Check Valve 3/4Schraegsitz

Kontraventil 3/4" (vinkeludførelse) til væsker og tryksystemer

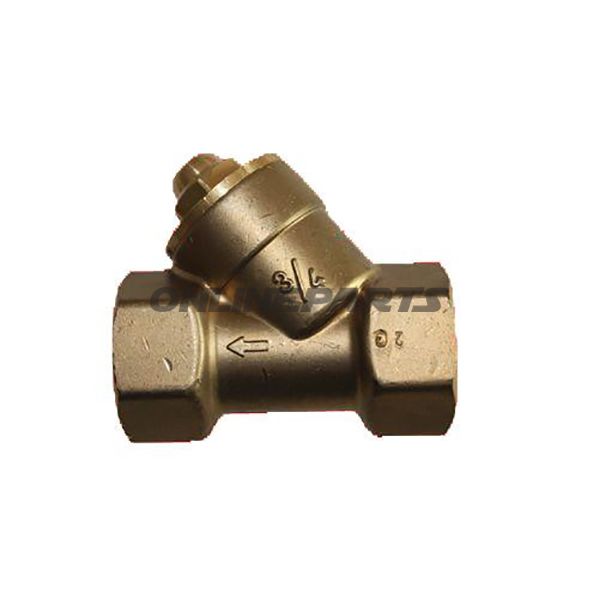

Produktoversigt: Denne kontraventil i vinkeludførelse fra Riegler (MPN: 656.49.00, GTIN: 4047322038058) er dimensioneret til brug i væske- og trykledninger, hvor ensrettet gennemstrømning og tilbageholdelse af tryk er påkrævet. Ventilen har et skråsidet sæde (schrägsitz) og Rp-gængede forbindelser i overensstemmelse med DIN 2999.

• Type: Kontraventil / tilbagestrømningsventil, 3/4" vinkeludgave.
• Producent: Riegler.
• MPN: 656.49.00.
• GTIN: 4047322038058.

Funktion og anvendelse

Ventilens primære funktion er at tillade gennemstrømning i én retning og forhindre tilbagestrømning. Den skrå siddende lukkeoverflade sikrer et stabilt og kontrolleret lukkeforløb, der mindsker turbulens og slid på sædet ved gentagen åbning og lukning. Anvendelige områder omfatter vand- og kølesystemer, trykluftinstallationer (hvor materialer og tætningskrav er kompatible) samt industrielle kredsløb, hvor der kræves et åbningstryk på minimum 0,5 bar.

Materialer og tætning

• Kabinet: Messing — giver god korrosionsbestandighed i almindelige vandige medier og let mekanisk bearbejdning til præcis gevind- og sædefinish.
• Tætning: NBR (nitrilgummi) — velegnet til vand, olie og mange hydrauliske væsker ved temperaturer op til 90 °C. Bemærk at NBR har begrænset resistens over for stærkt oxiderende kemikalier og visse brændstoffer; kontroller kompatibilitet med specifikke medier før installation.

Tekniske data

• Dimensioner: bredde 61 mm, længde 67 mm.
• Nøglebredde: 32 mm.
• Åbningstryk: min. 0,5 bar — ventil åbner ved eller over dette differentialtryk.
• Arbejdstryk: maks. 10 bar — angiver anbefalet driftstryk; undgå varierende pulserende belastninger ud over denne grænse uden yderligere vurdering.
• Drifts- og omgivelsetemperatur: op til 90 °C.
• Gevind: Rp (parallel gevind) i henhold til DIN 2999.

Kompatibilitet og montage

Gevindtypen Rp kræver tilsvarende parallelle rørtilslutninger og korrekt tætningsmetode (f.eks. PTFE-tape eller gevindtætning) ved montage. På grund af vinkeludførelsen bør pladsforhold og flowretning overvejes ved installation for at undgå unødvendige tryktab eller mekanisk spænding på rørsystemet. Ventilen er designet til installation i systemer der opererer inden for de angivne tryk- og temperaturgrænser.

Fordele og begrænsninger

• Messinghus og NBR-tætning giver en god kombination af mekanisk holdbarhed og tætning i vandige systemer.
• Skrå sæde sikrer støjsvag og stabil lukning under normale driftstilstande.
• Begrænsninger: NBR begrænser brug over 90 °C og ved aggressive kemikalier; maksimalt driftstryk 10 bar skal respekteres.

Bemærkninger

Specifikationerne refererer til komponentens tekniske egenskaber; ved særlige medier, højere temperaturer eller varierende trykcykler anbefales nærmere materialevurdering eller kontakt til producenten Riegler for yderligere data. GTIN, MPN og producentoplysninger er integreret her for entydig identifikation ved reservedelsbestilling og dokumentation.
