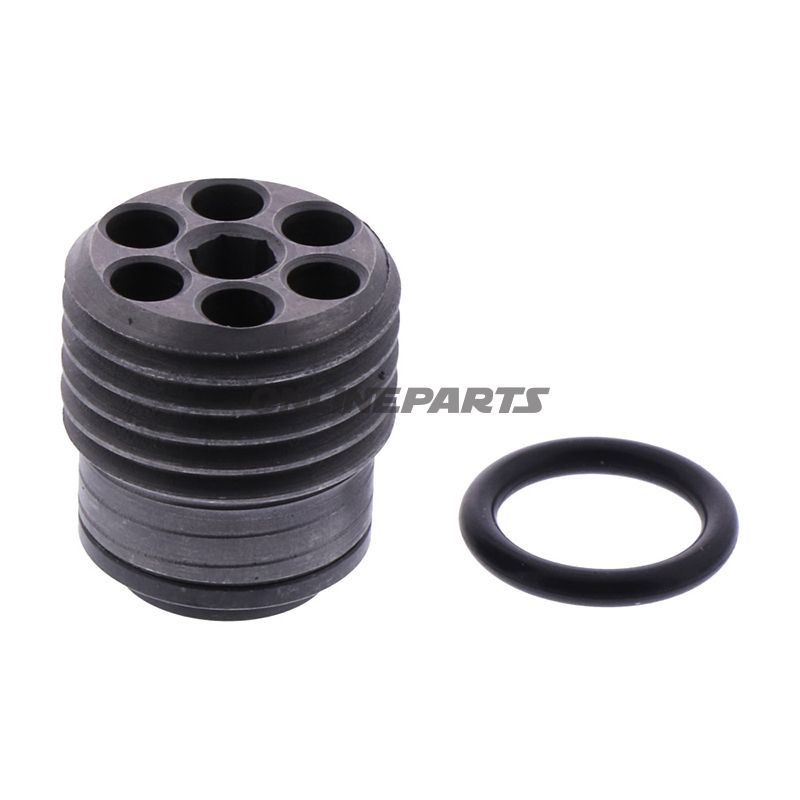

Tilbagestrømsventil, bag venstre (NT) 2 bar, G 1/4 – Nussbaum
Produktoversigt: Denne tilbagestrømsventil fra Nussbaum er beregnet til montering i hydraulikblokken HL-NT som den bageste venstre ventil. Den er konstrueret til at tillade flow i én retning og forhindre tilbagestrøm ved et indstillet tilbageholdelsestryk på ca. 2 bar. Produktets artikelnummer (MPN) er 652.09.19, og mærket Nussbaum identificerer fabrikantens udførelse og kvalitetsstandarder.
Funktion og anvendelse: Tilbagestrømsventilen fungerer som en enkel-vej ventil i hydrauliske kredsløb og sikrer, at væske kun kan passere fra forsiden mod bagsiden af ventilen, mens tilbagestrøm blokeres, indtil et forudbestemt tryk (her cirka 2 bar) er nået. I praksis anvendes den til at holde tryk i enkelte sektioner af HL-NT hydraulikblokken, forhindre utilsigtet tilbageføring af hydraulikvæske og bevare systemets funktionalitet ved load-hold eller ved skift mellem ventiler i enheder til løft og positionering.
- Type: Tilbagestrømsventil (check valve) til hydraulikblok, bag venstre (NT-placering).
- Nominal trykindstilling: 2 bar (åbning/tilbageholdelsesniveau).
- Anslutning: G 1/4" gevind (metrisk/G-serie – standard rørgevind for hydrauliktilslutninger).
- MPN: 652.09.19 (Nussbaum).
- Brand: Nussbaum.
- Kompatibilitet: Designet til HL-NT hydraulikblokke; egnet til systemer der bruger standard hydraulikvæsker kompatible med Nussbaums materialevalg.
Materialer og konstruktion: Selve ventilen er fremstillet med materialer, der er valgt til formålet i hydrauliske miljøer: metalhus for mekanisk stabilitet og indvendige komponenter (spindel/klap/sæde) som er udformet for at give tæt lukning og modstand mod erosion fra hydraulikvæske. Overfladebehandling og tolerancer følger Nussbaums normale produktionsstandard, hvilket giver en stabil funktion ved gentagen åbning og lukning uden unødvendig lækage. Materialevalget matcher de krav, der typisk stilles til komponenter monteret direkte i blokke, hvor plads og tæthed er afgørende.
Tekniske fordele i praksis:
- Præcis tilbageholdelse ved lavt tryk (ca. 2 bar) gør den velegnet til systemer med følsomme tryksekvenser.
- G 1/4"-tilslutningen giver bred anvendelse i standard hydraulikinstallationer og nem udskiftning i eksisterende HL-NT blokke.
- Nussbaum-tilpasning sikrer kompatibilitet med producentens øvrige komponenter og reservedelslogistik; MPN 652.09.19 bruges til identifikation ved vedligehold og dokumentation.
Montering og vedligehold: Monteres direkte i den specificerede port i HL-NT hydraulikblokken. Ved udskiftning bør man kontrollere pakninger og gevindforsegling, rense tilslutningsflader for forurening og overholde momentangivelser fra Nussbaum eller systemdokumentation. Regelmæssig inspektion af tæthed og funktion anbefales i driftsmiljøer med partikler eller temperaturvariationer.
Bemærkninger: GTIN er ikke angivet i produktdataene; brug MPN 652.09.19 og producentnavnet Nussbaum ved bestilling eller teknisk forespørgsel for at sikre korrekt reservedel. Produktbeskrivelsen er målrettet mekanikere og ejere, der er fortrolige med hydrauliske kredsløb og installation i HL-NT systemer.
