Gevindskæmpe 70-90 mm Båndbredde 9

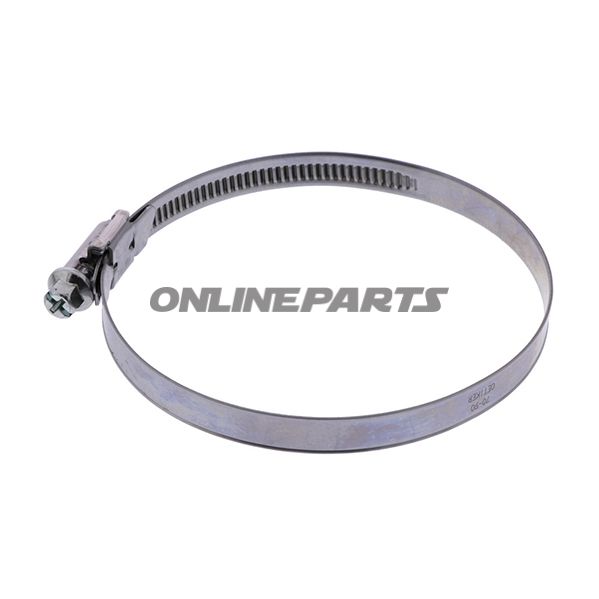

Gevindskæmpe 70–90 mm, båndbredde 9 mm — skruegevindsklemme W2 (type 126)

Produktfunktion
Denne gevindskæmpe (skruegevindsklemme) er designet til fastspænding af slanger og fleksible rør med en diameter fra 70 til 90 mm. Klemmen fordeler spændkraft jævnt omkring omløbet via en kort hussadel og opnår tætning uden punkttryk. Den multiple spændområde-konstruktion gør den velegnet til applikationer, hvor dimensioner kan variere, og den sekskantede skrue med tværgående udsparing (kombineret sekskant/phillips profil) giver mulighed for momentpåføring med nøgle eller skruetrækker.

Materialer og korrosionsbestandighed
Rem og hus er udført i rustfrit stål (materialebetegnelse 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000). Skrueelementet er af galvaniseret stål. Husforbindelsen er udført uden svejsning, hvilket reducerer lokal spænding i samlingen og forbedrer korrosionsbestandigheden sammenlignet med simple svejsede løsninger. Båndkanten er flangeret for at mindske risikoen for beskadigelse af slangen under montering.

Dimensioner og mekaniske egenskaber

• Diameterområde: 70–90 mm
• Båndbredde: 9,0 mm
• Båndtykkelse: 0,6 mm
• Trådprofil: gevindhøjden aftager mod siderne, fuldt trådtværsnit i midten for bedre belastningsfordeling

Teknisk standard og test
Klemmen er fremstillet i overensstemmelse med DIN 3017. Det betyder, at klemmens båndkvalitet, spændeområde og holdekræfter er testet i henhold til gældende standarder for denne type slangklemmer.

Fremstillingsmetode og form
Båndet er koldformet, hvilket giver en let sfærisk (ballig) form, der hjælper med ensartet montage over kurvede emner. Den svejseløse husforbindelse og de flangede kanter er udformet for at minimere skarpe kanter og mekanisk påvirkning af slangens overflade.

Anvendelsesområder og målgruppe
Klemmen retter sig mod mekanikere og erfarne motorcykelejere, der har behov for en robust, flerområde-slangeklemme til kølesystemer, udsugnings- eller luftføringsslanger og lignende applikationer, hvor større diameterjustering og pålidelig tætning er påkrævet.

Identifikation
Denne vare er angivet med producentens artikelnummer (MPN) 467.95.36 og stregkoden/GTIN 12600435. Referencebetegnelse fra producentens dataside: WD9 70-90 C7 W2.

Tekniske data (kort)

• Type: gevindskæmpe / Jubilee Clip
• Spændområde: 70,0–90,0 mm
• Bredde: 9,0 mm
• Materiale: rustfrit stål 1.4016 (UNS S43000)
• Farve: sølv

Bemærkninger ved montage
Brug passende værktøj til sekskant/phillips-skruehovedet (SW7/kruciform). Sørg for ensartet forspænding omkring slangen for at undgå lokal deformation. Undgå overstramning, da dette kan beskadige slangen på trods af de flangede kanter.
