Spændebånd 80–100 mm (9 mm)

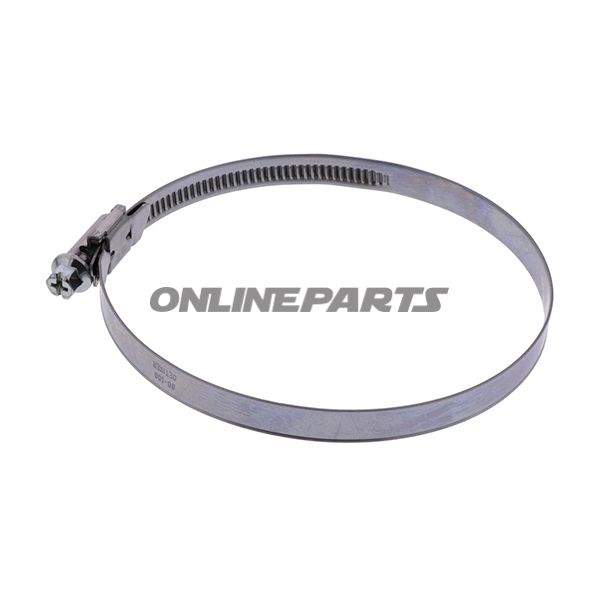

Spændebånd 80–100 mm (9 mm) – Oetiker skruegevindklemme W2 (type 126)

Denne skruegevindklemme i W2-kvalitet (type 126) er beregnet til fast og jævnt klemt samling af fleksible slanger og rør i diameterområdet 80–100 mm. Produktets konstruktion med flere rækker i båndet giver et stort spændområde, så man kan ramme en præcis tætning uden at skifte til en anden klemmetype.

Funktion
Klemmen virker ved, at båndet strammes rundt om slangen via et skruehoved, hvor gevindets fulde tværsnit ligger midt i klemmen og aftager ud mod kanterne. Den korte hussadel fordeler kraften jævnt over klemmeomkredsen, hvilket forbedrer tætning og fastholdelse under drift og ved varierende tryk/temperatur.

Materialer og udførelse
Rem og kabinet er fremstillet i rustfrit stål 126 W2 (materiale nr. 1.4016 / UNS S43000). Materialet er koldformet, hvilket giver en let sfærisk form på båndet for ensartet kontaktflade. Skrueelementet er af galvaniseret stål med kombineret sekskantprofil (SW7) og korsspor (Phillips) for fleksibel montering med enten topnøgle eller skruetrækker. Husforbindelsen er svejseløs for at skabe en robust samling med god modstand mod korrosion. Båndkanterne er flangede for at reducere risiko for at skade slangelægning ved montering.

Tekniske data

• Diameterområde: 80–100 mm
• Båndbredde: 9 mm
• Båndtykkelse: 0,6 mm
• Materiale: 126 W2 (rustfrit stål, 1.4016 / UNS S43000)
• Skrue: galvaniseret stål, profil sekskant + Phillips (SW7)
• Hussadel: kort udførelse for jævn kraftfordeling
• Standard: udført i overensstemmelse med DIN 3017

Anvendelsesområder
Velegnet til fastspænding af slanger i køle- og vandkredsløb, luft- og ventilationssystemer samt industrielle installationer, hvor høj holdeevne og præcis justering er påkrævet. Den store spændvidde og korrosionsbestandige rem gør klemmen særlig anvendelig i miljøer med krav til holdbarhed og gentagne serviceintervaller.

Fordele i praksis

• Stort spændområde takket være flere rækker i båndet – færre størrelsesskift ved montage.
• Jævn kraftfordeling via kort hussadel giver bedre tætning uden lokale trykpunkter.
• Svejseløs husforbindelse øger konstruktionsstyrken og korrosionsmodstanden.
• Flangede båndkanter minimerer risiko for skader på slangelægningen.
• Skruehoved med både sekskant og korsspor for nem og fleksibel montering.

Identifikation og referencer
MPN: 467.95.44. GTIN: 12600467. Referencenr. i producentens system: WD9 80-100 C7 W2.

Bemærk
Materialevalg og dimensioner er angivet ud fra tekniske data; vælg altid klemmen ud fra den konkrete slangetype og driftspåvirkninger (temperatur, vibration, tryk). Klemmen er kontrolleret i henhold til DIN 3017 for at sikre ensartet kvalitet og spændegenskaber.

Tekniske specifikationer (kort)

• Type: skruegevindklemme / jubilee-clip
• Spændområde: 80–100 mm
• Bredde: 9 mm
• Materiale: rustfrit stål (W2)
• Farve: sølv
