Gaffelhoved M10 med ES-bolte

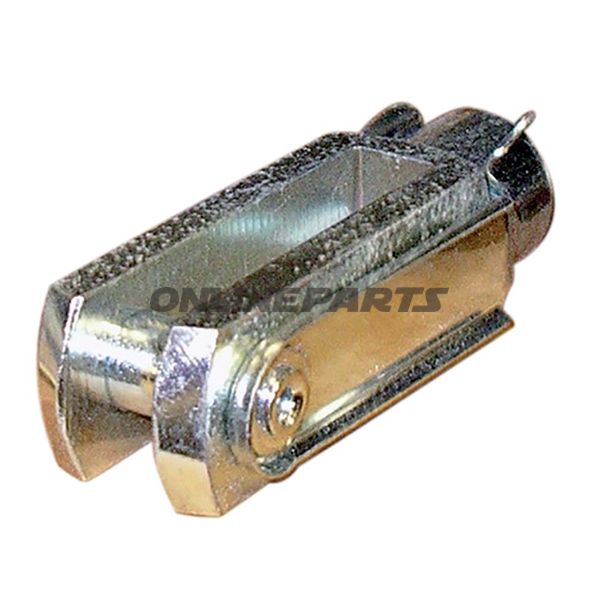

Gaffelhoved M10 med ES-bolte — gaffelophængning til styre- eller linkforbindelser

Dette gaffelhoved (MPN: 338.47.08, GTIN: 1130000148) er en standardiseret clevis-løsning med ES-pin beregnet til forbindelse mellem styrings- eller affjedringskomponenter og stag, pinde eller cylindere med M10-gængede ender. Produktet er udført med gennemgående hul til ES-bolt, så det muliggør hurtig montage og sikker låsning uden brug af svejsning.

• Funktion: Gaffelhovedet omdanner en M10-gængestang til en roterende/pivoterende forbindelse ved hjælp af en ES-bolt (split-pin/clevis-pin). Det er velegnet til trækstænger, støddæmperstænger, justerbare forbindelser og andre applikationer, hvor en demonterbar ledforbindelse med begrænset sidebevægelighed er nødvendig.
• Materiale og overflade: Gaffelhovedet er galvaniseret, hvilket betyder at ståloverfladen er zinkbelagt for korrosionsbeskyttelse. Galvaniseringen giver god modstand mod rust i almindelige vej- og vejrforhold og er velegnet til udendørs brug på motorcykler, trailere og maskinkomponenter.
• Dimensioner og gevind: Gevindstørrelse: M10. Samlet længde: 40 mm. Hullet til ES-bolten er tilpasset standard ES-pinde, så bolt og split-ring kan låse sammen uden at ændre gaffelhovedets mekaniske funktion.
• Montage: Monteres ved at skrue den M10-gængede stang ind i gaffelhovedet og indsætte ES-bolten gennem gaffelarmene og indstikket. Bolten fastgøres med den tilhørende splitsikring eller låsering efter producentens anbefalinger for at forhindre utilsigtet frakobling.
• Kompatibilitet: Passer til komponenter og stag med M10-udvendigt gevind og til ES-bolte i den tilsvarende diameter. Egnet til både mekaniske og hydrauliske forbindelser, forudsat at belastnings- og bevægelseskrav overholdes.
• Pålidelighed og anvendelsesområder: På grund af den enkle, mekaniske opbygning er gaffelhovedet robust og let at servicere. Anvendelsesområder inkluderer styringsforbindelser, affjedringslink, positioneringsstænger og øvrige justerbare mekaniske samlinger på motorcykler, ATV’er og lettere maskineri.

Bemærkninger og anbefalinger: Kontrollér at M10-gevindets indstikslængde og stangens dimensioner er kompatible før montage. Galvaniseringen beskytter mod korrosion, men ved kraftig saltpåvirkning eller aggressive miljøer bør inspektion og vedligeholdelse udføres hyppigere. Dette produkt leveres som en enkelt enhed (ikke emballeret som multipakke til detailkunder) — se MPN 338.47.08 og GTIN 1130000148 for entydig identifikation ved bestilling.
