Kobling A Gevind 1/2 tomme

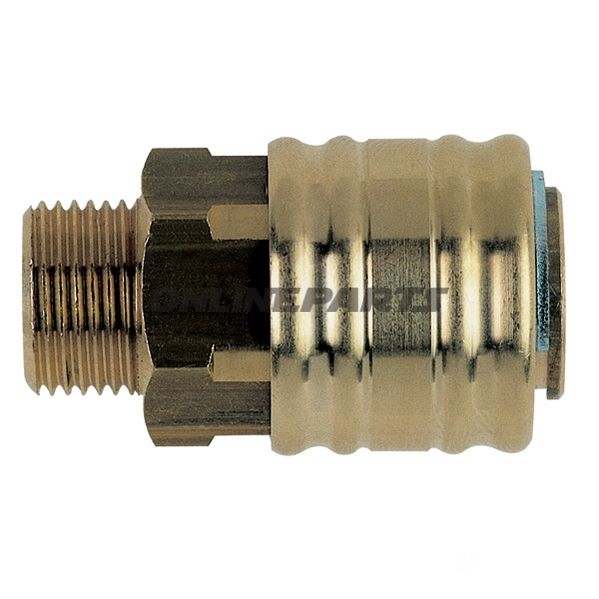

Kobling A med udvendigt gevind, 1/2" – en håndbetjent lynkobling (PN 16)

Produkt: Kobling A Gevind 1/2 tomme fra EWO (MPN: 656.05.10, GTIN: 4030875000375). Denne ét-hånds lynkobling er beregnet til trykluft- og hydrauliktilslutninger hvor en kompakt, hurtig og sikret forbindelse er nødvendig.

Funktion og drift

• Én hånd betjening: Koblingen kan til- og frakobles med én hånd via en rulle- eller valser-låsning (walzenverriegelung), hvilket forenkler arbejde i trange rum eller når den anden hånd er optaget.
• Indbygget kontraventil i hane-/hun-delen: Koblingen indeholder en tilbagestrømningsventil, der lukker for mediet når koblingen afmonteres, hvilket begrænser tryktab og utilsigtet lækage.
• Stikdelen leveres uden kontraventil, så den kan anvendes sammen med systemer hvor tilbageholdelse skal ske i koblingsdelen alene.
• Arbejdstryk: PN 16 angiver nominelt maks. driftstryk på 16 bar under betingelser for hvilket komponenten er klassificeret.

Materiale og mekaniske egenskaber

• Hus og bevægelige dele er fremstillet i messing. Messing giver god korrosionsbestandighed over for almindelige trykluft- og mange ikke-aggressive væsker samt tilfredsstillende mekanisk styrke til PN 16-anvendelse.
• Rulle-låsningen er dimensioneret til hyppig til- og frakobling og sikrer mekanisk låsning uden behov for ekstra værktøj.
• Gevindtilslutningen er udført som G 1/2 (BSPP) udvendigt gevind, som er standard i mange europæiske installationer; tætning kræver korrekt brug af tætningsmiddel eller tape i henhold til installationspraksis.

Kompatibilitet og anvendelsesområder

• Velegnet til trykluftsystemer, værktøjstilslutninger, testudstyr og industrielle applikationer hvor PN 16 er tilstrækkeligt.
• Kombineres med stik og slanger med G 1/2-tilslutning. Sørg for at stikdelen er dimensioneret til den ønskede media og tryk, især hvis stikdelen ikke har kontraventil.
• Brug i miljøer med aggressive kemikalier eller ekstremt saltet atmosfære bør vurderes, da messing har begrænsninger sammenlignet med rustfrit stål.

Praktiske bemærkninger til montage og vedligehold

• Ved montering: Sørg for korrekt gevindtætning (f.eks. PTFE-tape eller gevindtætning) og undgå overstramning for at beskytte gevind og tætningsflader.
• Inspektion: Kontroller løbende låsemekanisme og kontraventil for snavs og slid, især ved hyppig til- og frakobling.
• Reservedele og kompatibilitet: MPN 656.05.10 kan anvendes som reference ved bestilling af tilsvarende EWO-komponenter eller reservedele.

Identifikation: Produktet er markeret med producenten EWO, MPN 656.05.10 og GTIN 4030875000375, hvilket kan anvendes ved indkøb, dokumentation og vedligeholdelsesregistre.

Teknisk note: Oplysningerne angiver materiale (messing), tilslutningstype (G 1/2) og trykklasse (PN 16). For specifikke mediekompatibiliteter, temperaturgrænser eller certifikationskrav anbefales det at konsultere EWO-dokumentation eller producentens tekniske datablad.
