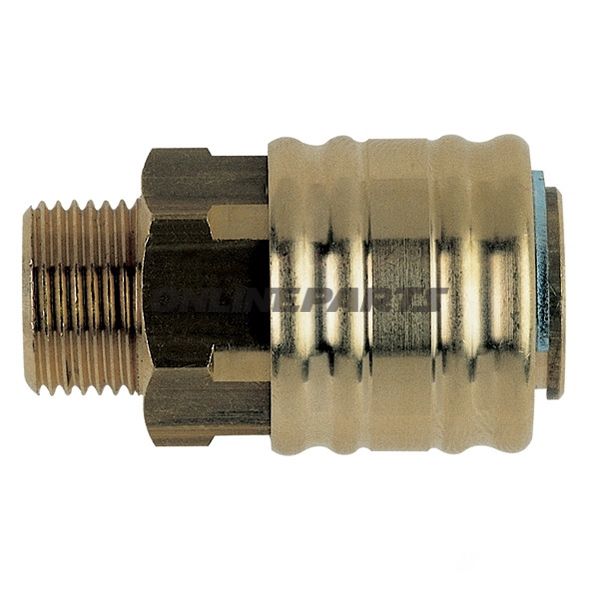

Kobling A Gevind 1/4

Kobling A med udvendigt gevind G 1/4 – hurtigkobling i messing, PN 16

Produktoversigt: Denne kobling A med udvendigt gevind (G 1/4) fra EWO, modelnummer 656.04.60 (GTIN 4030875000351), er en en-hånds hurtigkobling beregnet til mediumtrykssystemer op til PN 16. Den leveres som standardkobling DN 7,2 i forkromet eller forkromet/blank messing afhængig af produktionsbatch og bruges typisk til luft- og fluidforbindelser, hvor sikker låsning og kompakt tilslutning er påkrævet.

Funktion og anvendelse:

• Koblingen er udformet som en en-hånds hurtigkobling med rullespærre (roll låsning), hvilket muliggør hurtig til- og frakobling med én hånden uden værktøj.
• Den indbyggede kontraventil i selve koblingen blokerer tilbagestrømning, når koblingen frakobles. Modparten (plug/stik) leveres uden kontraventil, så systemet kan konfigureres efter krav til tilbageholdelse af medium.
• G 1/4 udvendigt gevind gør den kompatibel med standardiserede tilslutninger i industrielle luft- og væskesystemer, måleværker og prøveudtagninger, hvor G 1/4 er specificeret.

Materialer og konstruktion:

• Kroppen er fremstillet i messing (standard DN 7,2), et materiale der kombinerer god mekanisk styrke med korrosionsbestandighed i almindelige driftsmiljøer. Messing er også velegnet til bearbejdning tæthed og gevindfinish.
• Lukke- og låsemekanik består af ruller og indvendige ventilkomponenter, typisk i hærdet stål eller legeringer med tætningsmaterialer (f.eks. nitril eller fluorcarbon afhængig af variant) for at sikre tæthed og slidstyrke over tid.
• Overfladefinish kan variere (blank/krom), hvilket giver ekstra modstandsdygtighed mod oxidation og forbedret glidning ved til- og frakobling.

Tekniske egenskaber og begrænsninger:

• Trykklasse: PN 16 — egnet til systemer med maksimalt driftstryk op til 16 bar. Kontrollér systemets maksimale driftstryk før montering.
• Tilslutning: G 1/4 udvendigt gevind. Anvend passende pakning/tætning ved tilslutning for at undgå lækage (f.eks. gevindtape eller fladtætning efter installationskrav).
• Standardskrog: DN 7,2 — dimensioneret til standard flow og slange-/rørtilslutninger inden for DN 7,2 anvendelser.

Kompatibilitet og montageråd:

• Passer til systemer og komponenter, der kræver G 1/4 udvendigt gevind og hurtigkobling med kontraventil i hanstykker.
• Ved sammensætning med plug uden kontraventil bør man sikre, at systemets tilbageholdelse af væske/luft håndteres af andre ventiler eller procedurer, hvis nødvendigt.
• Ved montage skal gevindflader rengøres, og passende tætning anvendes. Stram ikke overdrevent for at undgå beskadigelse af gevind i messing.

Identifikation: Produktet er fra EWO og identificeres med MPN 656.04.60. GTIN 4030875000351 kan bruges til lagerstyring, indkøb og sikring af korrekt reservedelsmatch.

Bemærkninger: Oplysningerne angiver materialevalg og funktioner uden at inkludere eventuelle detailvarianter (såsom alternative tætningsmaterialer eller finish), som kan forekomme i forskellige produktbatch. Bekræft specifikke materiale- eller tætningskrav hvis koblingen skal anvendes med aggressive medier eller i korrosive miljøer.
