Kobling A Gevind 1/8

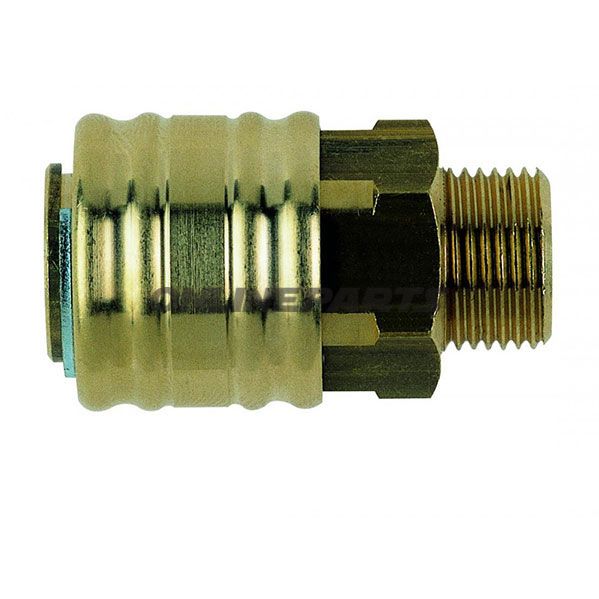

Kobling A med udvendigt gevind G 1/8" — enkelthånds lynkobling i messing

Produktoversigt: Denne EWO kobling (GTIN: 4030875121902, MPN: 656.29.53) er en enkelthånds lynkobling med udvendigt gevind G 1/8". Den er udført i messing og er beregnet til sikre, hurtige til- og frakoblinger i trykluft- og væskesystemer, hvor DN 7,2-standardkompatibilitet og en robust låsemekanisme er påkrævet.

• Type: Lynkobling med udvendigt gevind (G 1/8").
• Materiale: Messing hus og låsemekanik for korrosionsbestandighed og god mekanisk holdbarhed under almindelig værksteds- og industribrug.
• Låsemekanisme: Rullelås (walzenverriegelung) der sikrer mekanisk fastholdelse ved tilkobling.
• Tætning: Selvtætnende løsning via tætningsring eller overfladebehandling, sådan at koblingen slutter tæt ved sammenkobling uden yderligere tætningselementer på pluggen.
• Kontraventil: Indbygget kontraventil i koblingen; denne åbnes tvangsmæssigt ved tilkobling. Tilhørende plug leveres uden kontraventil.

Mål og nøgletekniske data:

• Gevind: G 1/8"
• Gevindlængde: 9 mm
• Samlet længde: 41 mm
• SW (skrunøglevidde): 21 mm

Funktion og anvendelse: Koblingen er designet til hurtig manøvrering med én hånd og er kompatibel med standard DN 7,2-koblinger. Den indbyggede kontraventil forhindrer tilbagestrømning ved frakobling, mens rullelåsen sikrer en stabil mekanisk forbindelse under drift. Anvendelsesområder omfatter trykluftværktøj, testudstyr og mindre hydraulik- eller væskeforbindelser, hvor G 1/8"-tilslutning er relevant.

Materialevalg og egenskaber: Messing som materiale giver en balance mellem mekanisk styrke, formbarhed og korrosionsbestandighed i ikke-kemisk-aggressive medier. Den anvendte tætningsløsning (tætningsring eller overfladecoating) sikrer selvtætning ved sammenkobling uden behov for ekstra tætningsmidler ved normal drift. Rullelåsen reducerer risikoen for utilsigtet frakobling sammenlignet med simple push-fit løsninger.

Kompatibilitet og montage: Koblingen følger standardmål for DN 7,2-typen og passer til tilsvarende standardplugge med G 1/8"-gevind. Sørg for, at tilsluttede rør, slanger eller fittings er specificeret til samme tryk- og medietyper som koblingen. Ved montage anvend passende moment til SW 21 mm for at undgå overpresning af gevind eller deformation af tætningsring.

Identifikation: Produktet leveres under mærket EWO og kan genkendes på MPN 656.29.53 og GTIN 4030875121902. Disse identifikatorer er nyttige ved bestilling af reservedel eller ved dokumentation i reservedelslister.

Bemærkninger til brugeren: Kontrollér kompatibilitet med systemets trykklassifikation og medietyper før installation. Plugs, der skal bruges med denne kobling, bør være konstrueret til at fungere uden kontraventil, da pluggen tilkobles koblingens indbyggede kontraventil.
