Kobling A Gevind 3/8

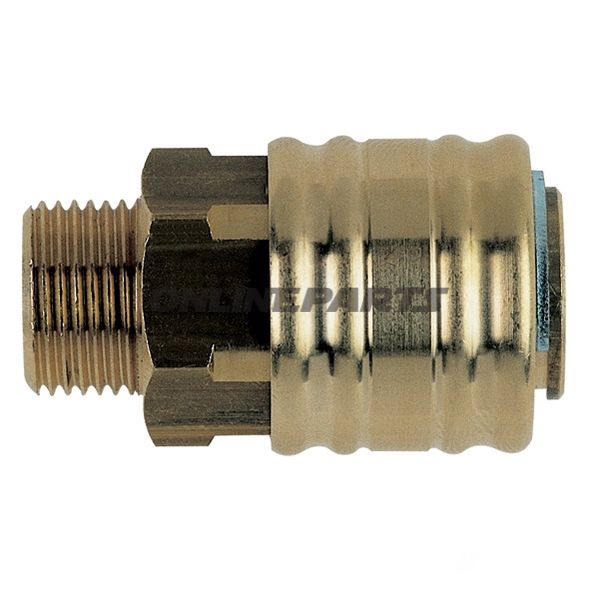

Kobling A med udvendigt gevind, G 3/8 — hurtigkobling i messing

Produktoversigt: Denne én-hånds hurtigkobling med udvendigt gevind (G 3/8) fra EWO er lavet som standardkobling DN 7,2 i messing og er beregnet til tilslutninger ved maks. PN 16. Produktet leveres under varenummer (MPN) 656.04.78 og har GTIN 4030875000368.

Funktion og anvendelse: Koblingen er designet til hurtig og sikker til- og frakobling af trykluftslanger eller tilsvarende medier, hvor G 3/8-tilslutning er nødvendig. Låsemekanismen er en roll-låsning (walzenverriegelung), der tillader manøvrering med én hånd og reducerer risiko for utilsigtet kobling/afkobling under drift. Indbygget kontraventil i koblingen forhindrer tilbagestrømning, hvilket er praktisk ved trykluftsystemer, hvor man ønsker at bevare tryk i værktøj eller rørstykker ved afkobling.

Materialer og korrosionsadfærd: Hovedmaterialet er messing, som giver god mekanisk styrke, formbarhed og rimelig korrosionsmodstand i almindelige miljøer. Messing er velegnet til trykluftapplikationer og moderat industrielle omgivelser; ved langvarig udsættelse for fugtige eller aggressive kemikalier bør korrosionsforhold vurderes. Tætninger og indvendige ventilelementer er typisk fremstillet af elastomerer eller lignende polymerer (ikke specificeret her), hvorfor kompatibilitet med anvendte medier bør kontrolleres ved specialmidler.

Tekniske egenskaber:

• Tilslutning: G 3/8 (udvendigt gevind).
• Nominaldiameter: DN 7,2 (standardkobling).
• Arbejdstryk: PN 16 (maksimalt tilladt driftstryk).
• Låsetype: Roll-låsning for enkel betjening med én hånd.
• Kontraventil: Indbygget i koblingen (plug/han-stik uden kontraventil).

Kompatibilitet og installation: Koblingen passer til systemer og komponenter med G 3/8-gevind og DN 7,2 standardkoblinger. Ved montering skal gevindforsegling udføres i henhold til gældende praksis (f.eks. passende tætningsmiddel eller PTFE-tape til gas/luft), og tilspændingsmoment bør følge installationsanvisninger eller branchestandarder for at undgå beskadigelse af gevind eller tætninger. Ved brug i systemer med specielle medier (olie, brændstof, aggressive kemikalier) skal man sikre materialekompatibilitet for både messing og indvendige elastomerdele.

Praktiske fordele for mekanikere og brugere:

• Enkel ét-håndsbetjening øger arbejdshastigheden ved hyppige til-/frakoblinger.
• Indbygget kontraventil mindsker lufttab ved afkobling af værktøj eller slanger.
• Messingkonstruktionen giver holdbarhed og mekanisk robusthed under normal drift.

Identifikation: Produktet markeres som EWO 656.04.78 (MPN) og kan spores via GTIN 4030875000368 ved indkøb eller reservedelsbestilling.

Bemærkninger: Pakkeenhed eller leveringsmængde er ikke specificeret her; kontroller leveringsdetaljer hos forhandleren ved ordre. For applikationer med høje korrosionskrav eller aggressive kemikalier anbefales det at kontakte leverandøren for information om alternative materialer eller tætningskombinationer.
