COMMON RAIL HD TESTGE 1000 bar

Common Rail højtryksmåler til kontrol af højtrykspumpe (op til 1000 bar)

Leitenberger Common Rail HD testapparat (model CRP 01.2, MPN: 614.00.22, GTIN: 4251712714976) er et mekanikervenligt instrument til måling af common rail-systemers højtryksforhold ved motorstart. Instrumentet leveres med et analogt, glycerolfyldt trykmålerværk i rustfrit stål og et sæt faste adaptere/ledningstilpasninger, der gør det muligt at bruge samme værktøj på forskellige indsprøjtningssystemer med M12x1,5 og M14x1,5 tilslutninger.

Funktion

• Registrerer højtrykspumpens evne til at opbygge tryk under start ved direkte måling i common rail-ledningen.
• Analog visning giver hurtig, direkte aflæsning af trykvariationer under startforløbet uden behov for elektronisk strømforsyning.
• Bruges til fejlsøgning af lækager, tryktab, pumpesvigt og til at sammenligne reelle driftstryk med producentens specifikationer.

Teknisk opbygning og materialer

• Trykmåler: NG 63 (63 mm diameter) i rustfrit stål, måleområde 0–1000 bar (maks. anvendelse 1000 bar / 1400 psi). Måleren er fyldt med glycerol for at dæmpe pulsationer og reducere svingninger i visningen ved hurtige trykvariationer.
• Adaptere og fittings: Stive dieselledninger og adaptere med metriske gevind (M12x1,5 og M14x1,5) i materialer egnet til højtryk dieselmiljø. Reduktionsstykke G1/4 til M12x1,5 medfølger.
• Kapsling: Robust plasthus/kuffert til opbevaring og transport, som beskytter måleren og adapterne mod stød og kontaminering.

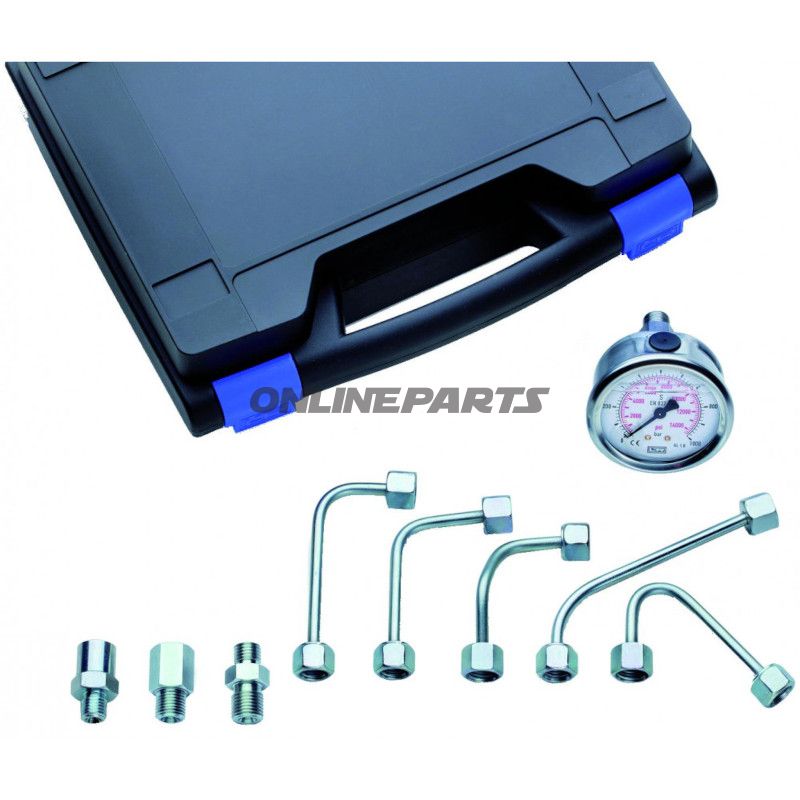

Medfølgende dele

• Højtryksmanometer NG 63, 0–1000 bar, glycerolfyldt.
• DETA-adapter: gevind M14x1,5 (indvendig) → M12x1,5 (udvendig).
• Reduktionsstykke: G1/4 → M12x1,5.
• CRPZ 01: Adapter M14x1,5 (udvendig) → M12x1,5 (udvendig).
• CRPZ 02: Stiv dieselledning, 120 mm, bøjning 50°, M12x1,5 ↔ M14x1,5.
• CRPZ 03: Stiv dieselledning, 120 mm, bøjning 90°, M12x1,5 ↔ M14x1,5.
• CRPZ 04: Stiv dieselledning, 120 mm, bøjning 90°, vinkellængde 40 mm.
• CRPZ 05: Stiv dieselledning, 120 mm, kombineret bøjning 90° + 45°, M12x1,5 ↔ M14x1,5.
• CRPZ 06: Stiv dieselledning, 120 mm, bøjning 65°, M12x1,5 ↔ M14x1,5.

Kompatibilitet og anvendelsesområder

• Velegnet til dieselcommon-rail-systemer med M12x1,5 og M14x1,5 tilslutninger—almindelige i mange lastbiler, busser og tunge motorcykel- og personbilapplikationer.
• Anvendes primært ved starttest for at afgøre, om højtrykspumpen opbygger korrekt systemtryk og om der forekommer lækager eller tryktab.
• Egnet for værksteder, teknisk personale og erfarne motorcykelejere, der har behov for en mekanisk, direkte måling uden elektronisk datalogning.

Sikkerhed og anvendelsestips

• Da måleren anvendes på højtrykssystemer, skal arbejdet udføres med korrekt personligt værn og efter fabrikantens sikkerhedsinstruktioner for dieselanlæg.
• Sørg for, at adaptere og samlinger er tætte før motortest for at undgå dieselstænk og højtrykslækager.
• Glycerolfyldningen beskytter måleudstyret mod rystelser, men undgå ekstreme temperaturer og hårde stød for at bevare målerens kalibrering.

Bemærkninger

• Produktet leveres af Leitenberger og identificeres med MPN 614.00.22 og GTIN 4251712714976.
• Beskrivelsen refererer til den analoge model CRP 01.2 med de listede adaptere; elektriske eller digitale varianter er ikke omfattet her.
