COMMON RAIL HD PRUEFGER 2000 bar

Common rail højtrykstester til dieselinjektion — op til 2000 bar

Denne Common Rail højtrykstester (MPN: 614.33.50, GTIN: 4037374033507) er designet til måling og fejlfinding i moderne diesel common rail-indsprøjtningssystemer, hvor arbejdstryk ofte overstiger 1000 bar. Værktøjet er beregnet til værksteder og mekanikere, der har behov for direkte, mekanisk aflæsning af systemtryk uden afhængighed af køretøjets elektroniske tryksensorer.

Funktion og anvendelse

• Direkte måling af common rail-tryk ved hjælp af et dæmpet analogt manometer i rustfrit stål med måleområde op til 2000 bar.
• Registrerer starttryk fra højtrykspumpen, driftstryk ved forskellige motoromdrejninger (herunder ved kørende motor) og maksimaltryk fra pumpen.
• Mulighed for at lokalisere lækage eller dryp ved individuelle injektorer ved observation af trykvariationer.
• Kan, i kombination med relevante adaptere (medfølgende), bruges til at teste funktionalitet af trykregulator og højtrykspumpe.

Materialer og konstruktion

• Manometerhuset og målesystemet er udført i rustfrit stål for korrosionsbestandighed og lang levetid under kontakten med diesel.
• Manometeret er dæmpet for at reducere svingninger og give stabil aflæsning under dynamiske testforhold.
• Indbygget overtryksaflastningsventil ved 1400 bar for at beskytte måleudstyret ved pludselige trykspidser.
• Tilslutningsslanger og adaptere er dimensioneret til højt tryk og leveret i passende gevindtyper for common rail-forbindelser.

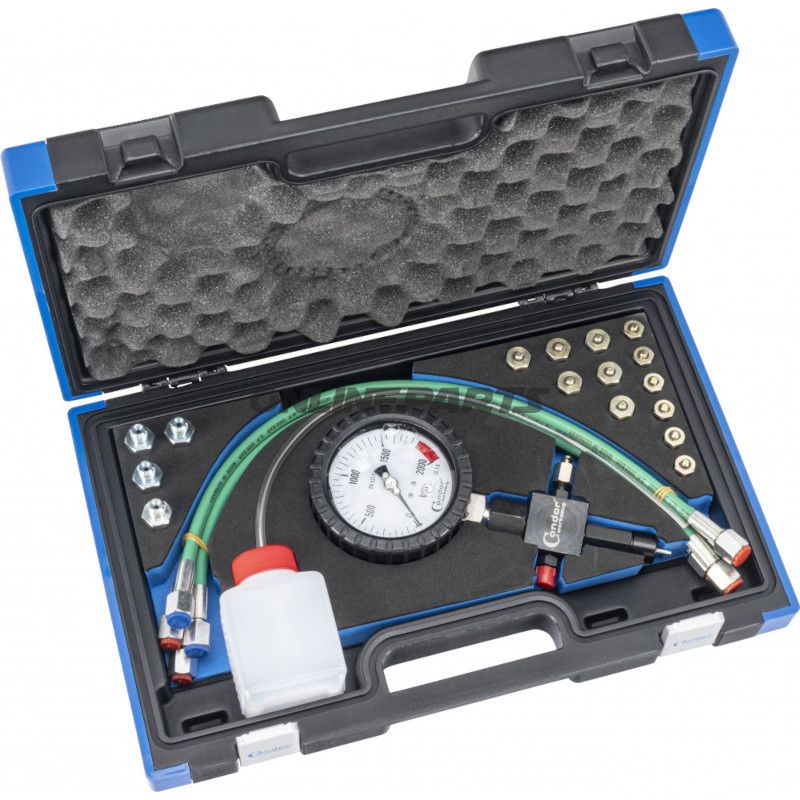

Indhold i leverancen

• Rustfrit stål trykmåler, måleområde op til 2000 bar.
• 2 tilslutningsslanger, M12 x 1.5, længde ca. 550 mm.
• 2 tilslutningsslanger, M14 x 1.5, længde ca. 550 mm.
• 2 adaptere til 2-trådsforbindelse, M12 x 1.25.
• 2 adaptere til 2-trådsforbindelse, M14 x 1.25.
• 2 sekspolet adapter (M12 x 1.5) og 2 sekspolet adapter (M14 x 1.5) til forskellige injektor- og to- eller treledningsforbindelser.
• Opsamlingsflaske til brændstof ved test.

Kompatibilitet og anvendelsesbemærkninger

• Velegnet til dieselmotorer med common rail-systemer, inkl. moderne personbiler og lette erhvervskøretøjer med arbejdstryk op til 2000 bar.
• Adapterne dækker almindelige gevindtyper (M12 og M14) og sekspolet forbindelser; kontrollér altid gevindtype på køretøjets injektorer før tilslutning.
• Da måleren er mekanisk/analog, er den uafhængig af køretøjets sensorsignal og nyttig ved fejlsøgning hvor elektroniske sensorer kan være fejlagtige eller fejlagtigt kalibrerede.
• Ved test skal der anvendes egnede personlige værnemidler, og procedurer for håndtering af brændstof under tryk skal følges nøje.

Tekniske og praktiske fordele

• Robust rustfrit stålkonstruktion giver modstand mod brændstofkorrosion og slid i værkstedsmiljø.
• Dæmpet visning giver stabil og pålidelig aflæsning under dynamiske forhold.
• Overtryksaflastning øger sikkerheden ved uventede trykspidser.
• Komplet sæt med slanger og adaptere mindsker behovet for supplerende fittings ved almindelige testopgaver.

Produktet identificeres med MPN 614.33.50 og GTIN 4037374033507. Hvis du har brug for flere tekniske data eller kompatibilitetslister for specifikke motormodeller, oplys venligst køretøjets mærke, model og motorkode, så kan der gives mere målrettet vejledning.
