Forbindelseskabel VISNING Geodyna EAW0239D03A

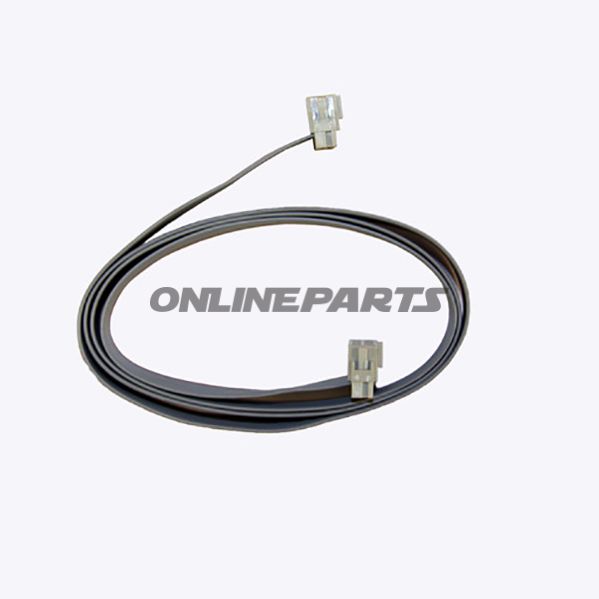

Forbindelseskabel til display – Geodyna / Hofmann (EAW0239D03A)

Dette forbindelseskabel bruges til tilslutning mellem displayet og styreenheden på Hofmann/Geodyna diagnose- og målesystemer. Kablet overfører både signaler og eventuel strømforsyning afhængig af installationssituationen og er beregnet til brug i værkstedsmiljøer, hvor sikker elektrisk forbindelse og fysisk robusthed er nødvendig.

Identifikation og reference
GTIN: 8054081061049. Producentdelebetegnelse/MPN: 677.16.12. Interne varenummeroplysninger i dokumentationen kan også angive 30451, 6791983 eller EAW0239D03A, som refererer til samme kabeltype.

• Funktion: Forbinder display (visning) med måle-/styreenhed på Hofmann/Geodyna systemer. Sikrer overførsel af digitale/analoge signaler afhængig af udstyrskonfiguration.
• Materiale: Ydre kappe i plast (Kunststoff) valgt for elektrisk isolering, fleksibilitet og modstandsdygtighed over for olie og almindelige værkstedskemikalier. Kontaktmateriale og interne ledere er ikke specificeret i leverancedokumentet, men er standardmæssigt udført for værkstedbrug.
• Længde: 700 mm, hvilket giver tilstrækkelig rækkevidde ved montering i normal værkstedsopsætning.
• Kompatibilitet: Original Hofmann-del beregnet til Geodyna/Eaw-displaymodeller. Brug med tilsvarende Hofmann-tilbehør og styreenheder for at sikre korrekt pasform og elektrisk forbindelse.
• Originalitet: Angives som Hofmann originaldel (Hofmann Originalteil) i producentdokumentation, hvilket betyder at form, stik og pinout er beregnet til Hofmanns systemer.

Praktiske bemærkninger for montøren

• Tjek at MPN 677.16.12 eller GTIN 8054081061049 stemmer overens med reservedelslisten for det aktuelle display/styresystem før udskiftning.
• Ved montering: undgå skarpe bøjninger tæt ved stik. Sørg for korrekt fastgørelse så kablet ikke belastes eller gnaves mod karrosseri eller bevægelige dele.
• Hvis pinnetildelingen er kritisk for funktion (f.eks. signal-/jordadskillelse), anbefales at aflæse den konkrete pinout i Hofmanns tekniske manual for den pågældende enhed.

Teknisk vurdering
Plastkappen giver standardværkstedsbeskyttelse mod mekanisk slid og enkelte væsker, men er ikke specificeret som kemikalieresistent over for alle opløsningsmidler. Kablets 700 mm længde er beregnet til almindelige installationsafstande mellem display og styreenhed; ved længere afstande bør man kontrollere signaldækningen i det konkrete system.

Yderligere oplysninger
Hvis du har brug for dokumentation på pinout eller måletegninger til montage, anbefales det at konsultere Hofmanns tekniske manual for Geodyna/Eaw-systemet eller kontakte leverandøren med GTIN 8054081061049 og MPN 677.16.12 som reference.
