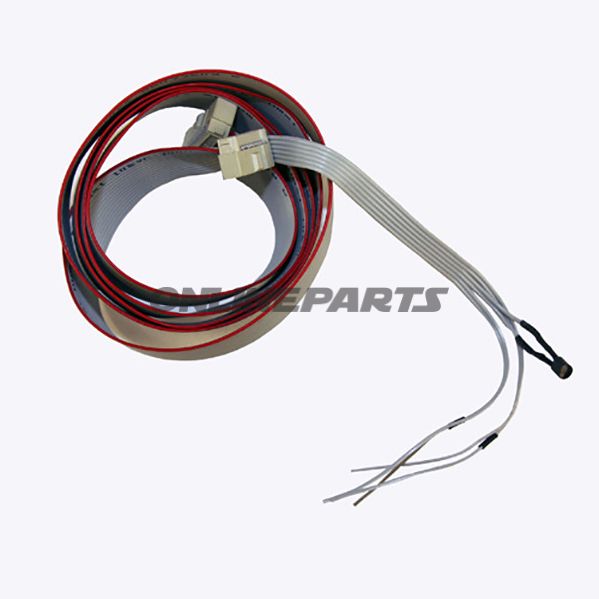

Forbindelseskabel SCHWING. Geodyna EAW0239D00A

Forbindelseskabel til Schwing/Geodyna EAW0239D00A – til Hofmann Schwinger systemer

Beskrivelse: Dette forbindelseskabel er specificeret til Schwing/Geodyna-enheder og anvendes til elektrisk tilslutning mellem kontrolenhed og aktuatorer eller sensorer i Hofmann Schwinger-systemer. Produktet er angivet som en Hofmann original reservedel og leveres under MPN 677.16.04 med GTIN 8054081085496.

Funktion: Kablet fungerer som et lavspændingsforbindelseskabel, der fører signaler og/eller forsyning mellem maskinkomponenter i diagnosticerings- og styringsudstyr til dæk- og værkstedsmaskiner. Med en samlet længde på 1.300 mm giver det tilstrækkelig afstand til almindelige installationskonfigurationer i værksteder, mens stikbredden på 25 mm og kabelbredden på 20 mm sikrer mekanisk stabilitet ved til- og frakobling.

Materiale og konstruktion:

• Ydre materiale: plast (Kunststoff) — valgt for elektrisk isolering, fleksibilitet og resistens over for olie og let mekanisk påvirkning.
• Konstruktion: fladt kabelprofil med defineret bredde (20 mm) og forstørret stikende (25 mm) for passform til Hofmann-stik.
• Farve: grå, hvilket gør kabelføringen visuelt neutral og let at integrere i eksisterende installationer.

Dimensioner og mekaniske data:

• Længde: 1.300 mm
• Bredde kabel: 20 mm
• Bredde stik: 25 mm

Kompatibilitet og referencenumre: Kablet er listet som Hofmann originaldel og identificeres med flere varenumre i reservedelsregistre: 4027260, 6713029, 6792035 samt producentens typebetegnelse EAW0239D00A. Den interne producentkode (MPN) er 677.16.04 og GTIN er 8054081085496. Disse numre er relevante ved sammenligning med maskinens reservedelsliste og ved ordreplacering for at sikre korrekt match.

Anvendelsesområde og installation: Kablet er beregnet til installation i værkstedsudstyr og stationsmonterede enheder, hvor kabelstier kan være udsat for bevægelse og kontakt med almindelige værkstedskemikalier. Ved installation skal man sikre korrekt låsning i stikkene og undgå skarpe bøjninger tæt på stikenden for at bevare kontaktintegriteten.

Tekniske bemærkninger:

• Der er ikke angivet elektriske parametre (spænding/strøm/lederantal) i den medfølgende data. Ved behov for elektriske specifikationer bør man kontrollere maskinens elektriske skema eller kontakte Hofmann for detaljeret teknisk dokumentation.
• Som originalt reservedelsnummer anbefales det at bruge GTIN/MPN eller Hofmann-varenummeret ved bestilling for at undgå forveksling med alternative kabler med lignende geometri.

Identifikation: Produktet fremstår i dokumentationen som "Forbindelseskabel SCHWING. Geodyna EAW0239D00A" og omtales i tysk dokumentation som "Verbindungskabel Schwing.Geodyna Eaw0239d00a". Brug disse betegnelser sammen med MPN 677.16.04 eller GTIN 8054081085496 for entydig identifikation.

Bemærkning om emballage og antal: Oplysninger i originalteksten om art.-nr. og varenumre er bevaret til identifikation. Der er ingen information herom, som indikerer pakkeantal pr. enhed i detaillevering; bestil og verificer antal med leverandøren ved behov.
