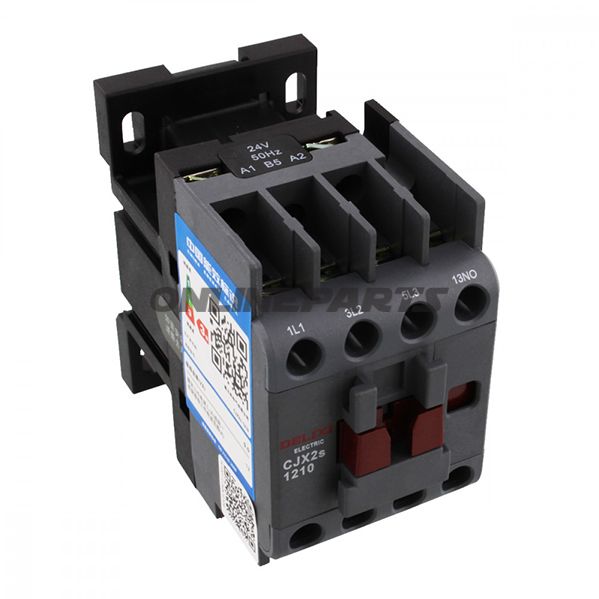

KONTAKTOR JMP 2500 H B30YH-811

Kontaktor til mobile sakselifte — JMP 2500 H (B30YH-811)

Produktnavn: KONTAKTOR JMP 2500 H B30YH-811

Denne kontaktor er beregnet til styring af elektriske motorer i mobile sakselifte og tilsvarende løfteudstyr, hvor pålidelig veksel mellem strømførende kredsløb er nødvendig. Kontaktoren anvendes som vekselkontakt for at tænde og slukke motorkredsløb med lavspændingsstyresignal.

Funktion

• Virker som en elektromekanisk kontaktor, der lukker og åbner hovedstrømskredsen ved aktivering af en spole.
• Designet til drift ved 24 V styrespænding og kan håndtere motoreffekt på op til 3,5 kW med en mærkestrøm omkring 25 A.
• Anvendes typisk som del af løftesystems kontrolpanel, hvor gentagne indkoblinger og frakoblinger forekommer.

Materialer og konstruktion

• Kapsling og monteringsramme i varmebestandigt plast/komposit kombineret med indvendige kobber- eller legeringskontakter (typisk materialevalg for denne type kontaktor) for at sikre god ledningsevne og slidstyrke.
• Dimensioner: L x B x H: 74 x 45 x 80 mm, kompakt udførelse til montering i kontrolbokse for mobile lifte.
• Konstruktionen er udført med fokus på mekanisk holdbarhed og gentagen cyklisk drift, uden upræcise påstande om levetid — egenskaber afhænger af installations- og driftsforhold.

Tekniske data (nøgleværdier)

• Mærke: JMP (original del reference DD03008001545, MPN: 652.20.37)
• Model/Typebetegnelse: 2500 H (B30YH-811)
• Spænding styrekreds: 24 V
• Motoreffekt: op til ca. 3,5 kW
• Mærkestrøm: ca. 25 A
• Fysiske dimensioner: 74 x 45 x 80 mm

Kompatibilitet og anvendelse

• Til mobile sakselifte og lignende løfteudstyr, hvor der kræves en 24 V styrekreds og en hovedstrømkapacitet omkring 25 A.
• Kan erstatte tilsvarende kontaktormodeller med samme elektriske specifikationer og mekaniske montagepunkter — kontrol af stik- og monteringsmønster anbefales før udskiftning.

Identifikation og referencer

• Brand/producent: JMP — angivet som original del i produktteksten (reference DD03008001545).
• MPN (producentens varenummer): 652.20.37 — brug dette nummer ved forespørgsel på reservedel eller ved sammenligning med eksisterende enhed.
• GTIN: Ikke angivet for denne vare.

Praktiske bemærkninger til montør og tekniker

• Kontrollér altid spole- og hovedstrømsspændinger før udskiftning og vælg korrekt sikrings- og kabeldimensionering i henhold til installationsregler.
• Tjek mekanisk monteringsmål og terminaltype (svejse- eller skrueforbindelser) for kompatibilitet med eksisterende kabelføring og beslag.
• Ved usikkerhed om erstatning: sammenlign MPN 652.20.37 og JMP-referencen DD03008001545 med den eksisterende enheds mærkeplade.

Hvis du har brug for yderligere tekniske data (kontaktmateriale, kontaktmodulopdeling, levetidscyklusser eller koblingsdiagram), kan disse ofte findes i producentens dataark eller ved henvendelse til JMPs tekniske support — oplys da gerne MPN 652.20.37 og modelbetegnelsen B30YH-811.
