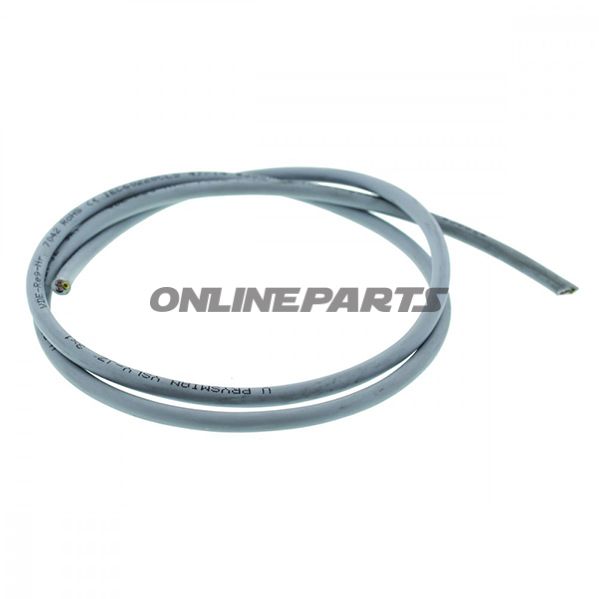

Control Line Flex Jz 3X11070215

PVC-styrekabel Flex-JZ 3 x 1,0 mm² — kontrol- og styreledning til industrielle installationer

Produkt: Control Line Flex Jz 3X11070215 (MPN: 652.00.04, GTIN: 4035996035909)

Dette PVC-styrekabel er en fleksibel, trefaset styringledning designet til kontrol- og styreopgaver i maskin- og anlægsbyggeri samt i varme- og klimaanlæg. Kablet anvendes primært ved intern installation i tørre, fugtige eller våde rum under industrielle forhold; udendørs brug kræver ekstra UV-beskyttelse og overholdelse af angivne temperaturgrænser.

• Funktion: Overfører styresignaler og lavstrøm mellem komponenter i kontrolpaneler, maskiner og anlæg. Beskytter mod elektriske fejl gennem separat beskyttelsesleder (PE) og opretholder signalintegritet ved mekanisk belastning og bevægelser.
• Ledningsopbygning: Tre ledere, hver 1,0 mm² tværsnit. Kobberlederne er blanke, fintstrengede (fleksible) for god bøjelighed ved gentagne bevægelser.
• Identifikation: Ledningsfarver: sorte med hvide tal for nem identifikation; en leder er grøn-gul og fungerer som beskyttelsesleder.
• Elektrisk sikkerhed: Isolations- og kappe-materialerne er dimensioneret til en høj prøvespænding på 4000 V AC, hvilket angiver høj isolationssikkerhed ved korrekt anvendelse.

Materialer og fysiske egenskaber

• Isolering: Special-PVC med dokumenteret VDE-registrering. PVC-blandingen er valgt for at kombinere elektriske, mekaniske og termiske krav uden unødvendig overdrivelse af egenskaber.
• Kappe: Særlig PVC-baseret blanding, flammehæmmende i henhold til IEC 60332-1. Farve: sølvgrå (RAL 7001).
• Yderdiameter: Ca. 7,0 mm.
• Temperaturområde: Bevægelse: -5 °C til +70 °C. Fast installation: -40 °C til +80 °C.
• Modstandsdygtighed: Størst mulig resistens mod olie og mange kemikalier; materialevalget giver god robusthed og bøjelighed ved gentagne bevægelser.

Anvendelsesområder og begrænsninger

Kablet er velegnet til maskinbygning, anlægsbyggeri, kraftværker samt varme- og klimaanlæg, hvor fleksibilitet og pladsbesparende ydre dimensioner er ønsket. Anvendes primært indendørs; ved udendørs lægning skal der anvendes ekstra UV-beskyttelse og installationen skal ske inden for de angivne temperaturgrænser.

Tekniske fordele i praksis

• Fintstrengede kobberledere giver bedre håndtering og færre brud ved gentagne bevægelser sammenlignet med stive ledere.
• Små ydre diametre reducerer pladsbehov i kabelbakker og føringsveje uden at gå på kompromis med isolationskvalitet.
• Flammehæmmende kappe (IEC 60332-1) forbedrer sikkerheden i installationsmiljøer med krav til begrænset brandspredning.

Kompatibilitet og montagebemærkninger

Kablet er udført til standardiserede forbindelsesmetoder for styringsledninger. Ved brug i bevægelige installationer bør der planlægges tilstrækkelig bøjeradius og mekanisk aflastning for at forlænge levetiden. Ved ekstern lægning anbefales yderligere UV-beskyttelse og kontrol af temperaturgrænser for at undgå ældning af PVC-materialet.

Tekniske data (udvalgt):

• Aderantal: 3
• Tværsnit pr. leder: 1,0 mm²
• Yderdiameter: ca. 7,0 mm
• Temperaturområde: bevægelse -5 °C til 70 °C; fast installation -40 °C til 80 °C
• Flammehæmmende: IEC 60332-1

MPN: 652.00.04 — GTIN: 4035996035909. Control Line Flex Jz 3X11070215 er velegnet for fagfolk, der ønsker en fleksibel, robust PVC-styrekabel med dokumenterede elektriske og mekaniske egenskaber.
