Regulator / ensretter (Controller/Rectifier) til Harley-Davidson touring-modeller
Produkt: Controller/Rectifier JMP alternativ (JMP, MPN 700.40.79, GTIN 4043981470086).

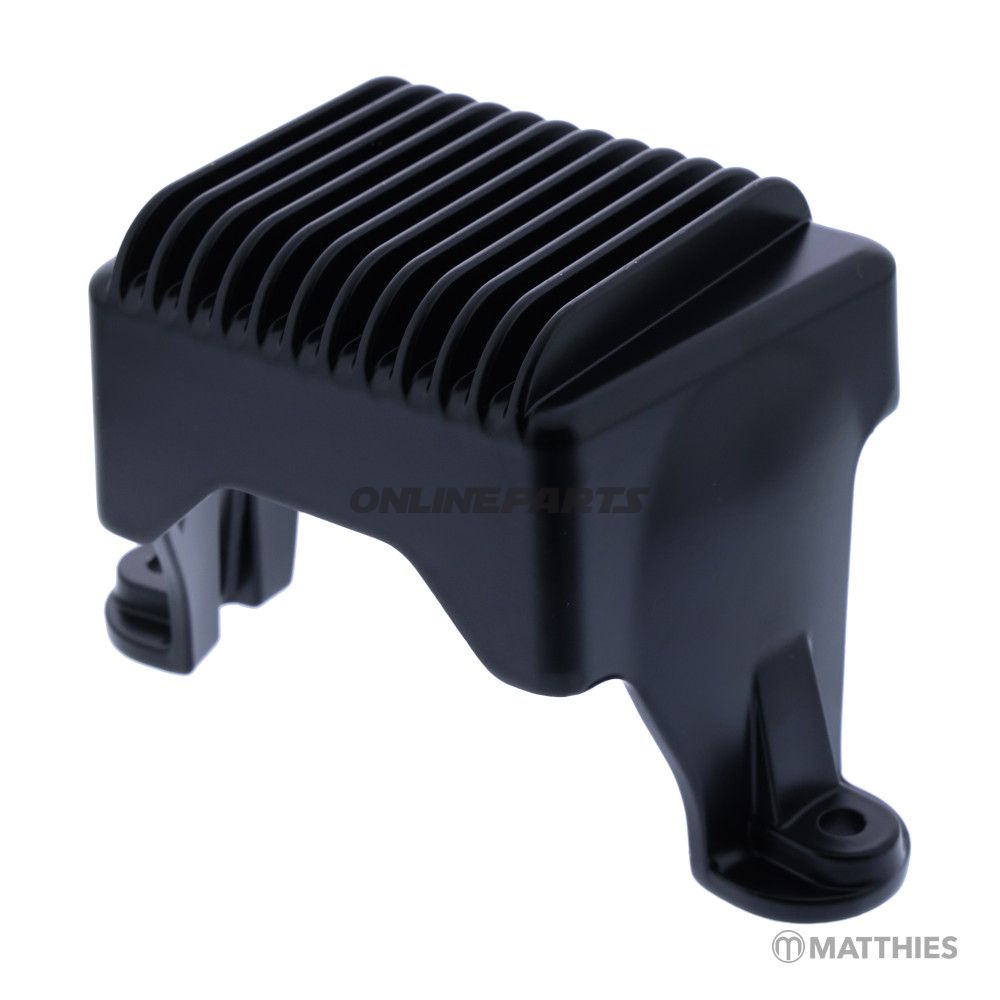

Dette er en regulator/ensretter fra JMP, reference 700.40.79 (også kaldet Controller/Rectifier JMP alternativ 7003547). En regulator/ensretter samler funktionen af at omdanne vekselstrømmen fra motorens stator til jævnstrøm og samtidig regulere opladningsspændingen, så batteri og elektrisk system modtager stabil spænding under drift.
Funktion og placering
- Funktion: Ensretterdelen konverterer generatorens trefasede vekselstrøm til jævnstrøm; regulatordelen sikrer at ladningsspændingen holdes inden for sikre grænser for batteri og elektroniske komponenter.
- Placering: Sidder typisk monteret i nærheden af batteri eller på bagsiden af motorcyklens ramme under karosseridækning på Harley-Davidson touring-modeller. Placering kan variere lidt efter model og årgang, men det er en indvendig/modtrækstilsluttet enhed med flere stift-konnektorer.
Materialer og tekniske egenskaber
- Hus: Robust metal- eller aluminiumslegering med køleflader for at sprede varme fra regulatorens elektronik.
- Indmad: Standard diodematrise og spændingsregulatorkomponenter dimensioneret til motorcyklens ladeeffekt; konstruktionsvalg fokuserer på varmeafledning og elektrisk stabilitet frem for kosmetik.
- Elektriske forbindelser: Stift-konnektorer i plastik/kombinationsmateriale, designet til OEM-stik på de angivne Harley-modeller.
Kompatibilitet og køretøjstype
De listede modeller er primært Harley-Davidson touring- og bagger-typer med store V-Twin-motorer (1450–1584 cc) fra midten af 2000'erne. Disse motorcykler bruges typisk til langtur, bykørsel med tungt elektrisk forbrug (lys, varme, lydsystemer) og kræver en stabil ladningskilde for at undgå batteriafladning ved lavt omdrejningstal.
Passer bl.a. til Harley-Davidson FLH- og FLT-baserede touring-modeller fra ca. 2006–2008 (1450/1584 cc).
Anvendelse og værdi for touring-motorcykler
På touring-maskiner med omfattende elektrisk udstyr er en stabil regulator/ensretter vigtig for at sikre driftssikkerhed over lange distancer og ved lav-mellem hastighedstrafik. JMP-enheden er designet til at håndtere den større ladeeffekt og den varmebelastning, der opstår ved længere kørsler.
Vedligeholdelse og kontrol
- Kontroller elektriske forbindelser for korrosion og løse stik ved service. Dårlig forbindelse er en hyppig årsag til ladeproblemer.
- Mål batterispænding ved tomgang og ved højere omdrejningstal for at bekræfte regulering (typisk skal spænding stige til omkring 13,8–14,8 V under drift afhængigt af batteritype).
- Undersøg statorens modstand og isolationsstatus, hvis ladeproblemer fortsætter efter udskiftning af regulator/ensretter — problemer i statorens viklinger kan give lignende symptomer.
Relaterede dele
- Stator/generator — skal kontrolleres ved kvarte eller vedvarende ladefejl, da både stator og regulator arbejder sammen.
- Batteri og batteripoler — korrosion og dårlig kontakt kan efterligne regulatorfejl.
Note om mærke og identifikation: JMP står som producentmærke og enhedens reservedelsnummer (MPN 700.40.79) samt GTIN 4043981470086 kan bruges til entydig identifikation ved bestilling og sammenligning med OEM-delspecifikationer.
