Regulator / ensretter (controller/rectifier) til Harley-Davidson touringmodeller

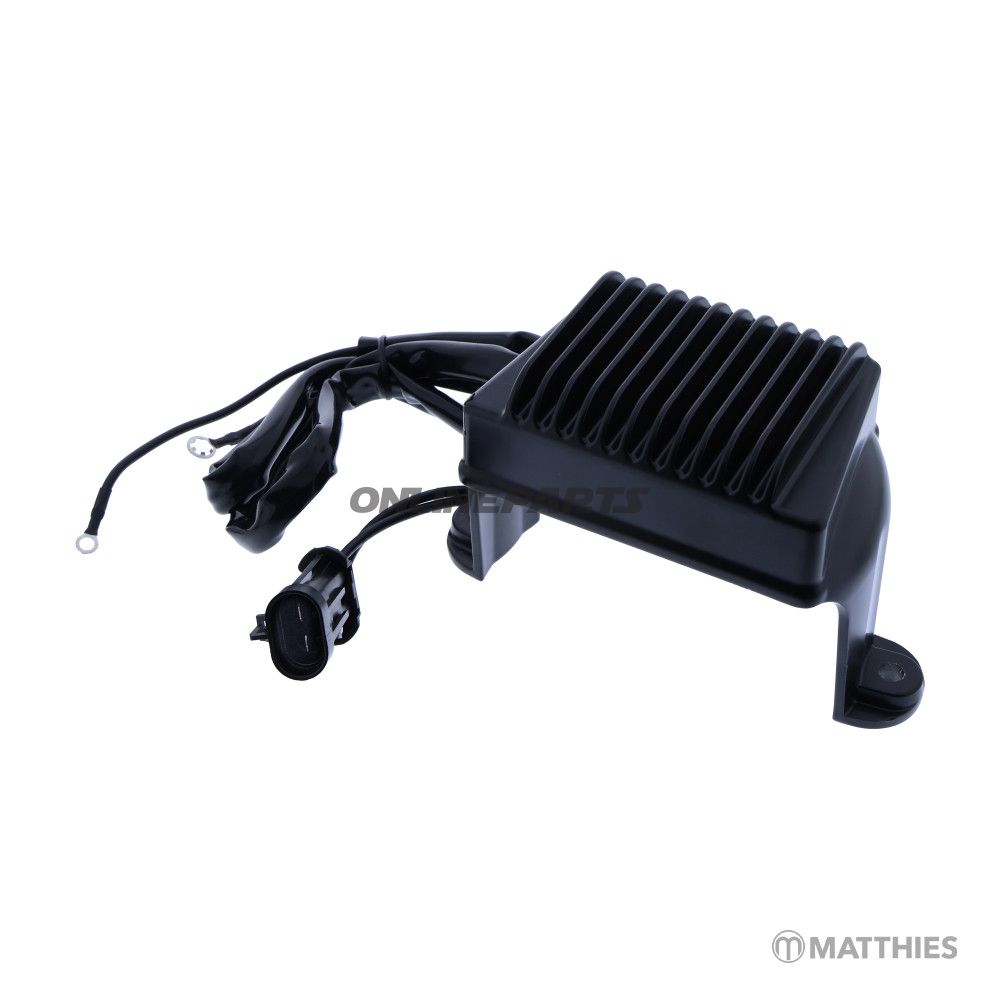

Produkt: Controller/Rectifier JMP alternativ (JMP 700.40.83). Integreret producent-reference: JMP, MPN 700.40.83. GTIN: 4043981470123.
Denne enhed fungerer som både spændingsregulator og ensretter (rectifier) i ladningssystemet. Den omdanner generatorens vekselstrøm til jævnstrøm og holder systemspændingen inden for sikre grænser, så batteri og elektrisk udstyr modtager stabil ladning. Den monteres typisk i nærheden af batteri eller regulatorbeslag på rammen, hvor den kan få lufttilførsel for afkøling og være tilgængelig for elektriske forbindelser.
- Funktion: Ensretning af AC til DC og regulering af ladningsspænding.
- Placering: Motorcyklens ladningssystem, normalt monteret på ramme eller under sæde nær batteri/fordelertavle; forbindes til stator, batteri og jord.
Materialer og egenskaber
- Elektronisk modul indkapslet i korrosionsbestandigt hus (typisk aluminiumlegering) for varmeafledning.
- Køleflader/finstruktur forpassiv varmeafledning ved kontinuerlig belastning.
- Standardiserede elektriske stik eller skrueklemmer til tilslutning af stator, batteri og jord (kontroller kontaktflader ved montering).
- Konstrueret til drift under vibrations- og temperaturforhold, som findes på touring-motorcykler, men vær opmærksom på korrekt fastgørelse og jordforbindelse for levetid.
Teknisk vedligeholdelse og monteringsråd
- Kontroller forbindelsespunkternes korrosionsgrad og rens alle kontaktflader før montering.
- Mål ladningsspænding ved batteripoler med motoren i tomgang og ved omkring 3000 rpm efter montering (typisk 13,5–14,8 V ved korrekt funktion); unormal spænding kan indikere fejl i regulator/ensretter eller stator.
- Sørg for god jordforbindelse mellem regulatorens beslag og stel — dårlig jord er en hyppig fejlkilde.
- Undgå at overstramme monteringsskruer; følg fabriksspecifikation for moment, hvis angivet.
Kompatibilitet og køretøjstype
De listede kompatible modeller er Harley‑Davidson fuldblods touringmaskiner med 1450 cc V‑twin motorer fra begyndelsen af 2000'erne (FL‑serien: Road King og Electra Glide varianter). Disse motorcykler er tureorienterede touringcykler designet til langdistancekørsel med større elektrisk forbrug fra instrumentering, lydsystem og varmeelementer.
Passer bl.a. til Harley‑Davidson FLHR, FLHRCI, FLHT, FLHTC og FLHTCUI 1450 (ca. 2002–2003).
Anbefalede kontrolpunkter ved udskiftning
- Kontroller statorens modstand/isolationsmodstand og visuel tilstand, da defekt stator kan ødelægge ny regulator.
- Undersøg batteriets tilstand (koldstartstrøm, spænding under belastning), fordi et svagt batteri kan give fejlindtryk af regulatorens funktion.
- Tjek sikringer og kabelføringer for varme- eller slidskader i samme krets.
Note om identifikation: JMP 700.40.83 er et alternativt modul under mærket JMP; MPN 700.40.83 og GTIN 4043981470123 kan bruges til verifikation mod originaldele eller reservedelslister. Ved tvivl om stiktype eller montageplacering, sammenlign fysisk med den originale regulator/ensretter før montering.
