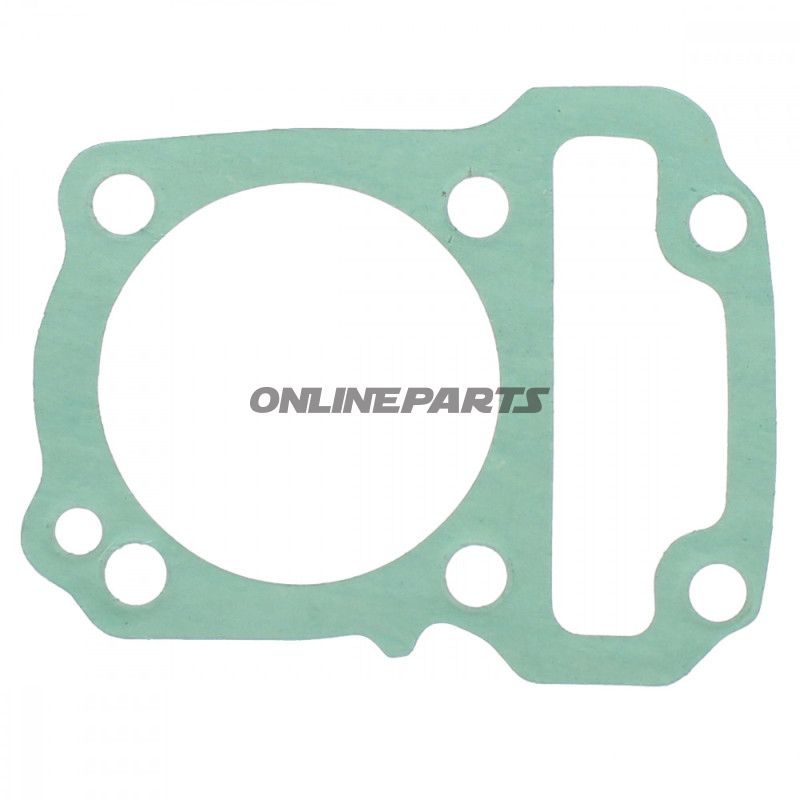

Cylinderbundpakning 0,5 mm til motorens bundflange — Athena
Produkt: Cylinderbundpakning 0,5 mm fra Athena (MPN: 734.13.66, GTIN: S410210006290). Athena er producenten bag delen og har lang erfaring med pakningssæt og motorrelaterede tætninger.
Funktion og placering
Cylinderbundpakningen (ofte kaldet cylinderbase- eller bundflangepakning) placeres mellem cylinderens bundflange og krumtaphusets top for at sikre en tæt samling ved cylinderens nederste flade. Den forhindrer lækager af kompression, olie og kølevæske (hvis motoren er vandkølet) i det område og bevarer korrekt kompression og smøring i motorens lavere del. Tykkelsen på 0,5 mm angiver justering af kompressionshøjde og kan bruges ved genmontering efter udskiftning af cylinder/pakning for at genskabe korrekte tolerancer.
Materialer og egenskaber
- Athena fremstiller pakninger i materialer tilpasset formålet — typisk flerlagspapir/komposit eller cellulosebaserede ark med overfladebehandling for forbedret tætning. Disse materialer kombinerer tætningsevne med vis passende trykmodstand og modstand mod olie og brændstof.
- 0,5 mm tykkelse er præcis og anvendes hvor fabriksspecifikationer kræver denne afstand for korrekt kompression og ventilmargen; tolerancer ved montering bør kontrolleres.
- Athena-produkter er fremstillet i overensstemmelse med standardiserede kvalitetsprocedurer (virksomheden har historisk fokus på ISO-standarder), hvilket giver konsistente dimensioner og tætningsegenskaber sammenlignet med generiske uformelle løsninger.
Relevans for denne type motorcykel
De listede køretøjer er Honda CRF 110 F (modelår ca. 2013–2025). CRF 110 F er en lille offroad/mini-enduro/pædagogisk trial-træningsmotorcykel beregnet til let offroadbrug og terrænkørsel. På denne type offroad-motorcykel er tæthed i motorens bundflade vigtig for at undgå, at støv, fugt eller ujævnt belastede forhold kompromitterer kompression og olietryk. En korrekt monteret cylinderbundpakning sikrer stabil motorydelse og mindsker risikoen for lækager under krævende terrænforhold.
Kompatibilitetsopsummering
Passer bl.a. til Honda CRF 110 F modeller fra ca. 2013 til 2025.
Montering og vedligeholdelsesråd
- Rens flader grundigt (cylinderbund og krumtaphus) for gammel pakningsmateriale, olie og snavs inden montering.
- Kontroller flader for planhed; mindre ujævnheder kan kræve let slibning eller planing for korrekt tætning.
- Brug korrekt moment ved tilspænding af bolte i anbefalet rækkefølge for at undgå ujævnt tryk på pakningen.
- Efter første kørsel efter udskiftning: kontroller for lækager og efterspænd ifølge producentens procedure.
Teknisk kontekst og relaterede dele
Da dette er en cylinderbundpakning, er det relevant at kontrollere konditionen af cylinderforseglingsfladerne og bolttykkelser/gevind i krumtaphuset ved demontering. Hvis cylinderen eller krumtaphusets flader er beskadigede, bør disse udbedres før montering af ny pakning. Der er ingen eksplicitte data her, der angiver andre dele, som skal udskiftes samtidig, så udskift kun efter behov baseret på inspektion.
Identifikation
Dette produkt leveres under mærket Athena (MPN 734.13.66). GTIN S410210006290 er angivet for entydig identifikation ved bestilling og reservedelskatalogisering.
Bemærk: Følg altid Honda's service- og momentværdier samt eventuelle specifikke anvisninger i værkstedshåndbogen for den aktuelle modelår ved demontering og genmontering.
- Kompatible køretøjer (udvalgte): Honda CRF 110 F (2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022) og Honda CRF 110 F i (2023, 2024, 2025)
