Diagnostisk værktøj til turbolader — BTS MESS02 (måling af krumtaphus, udstødning og boosttryk)

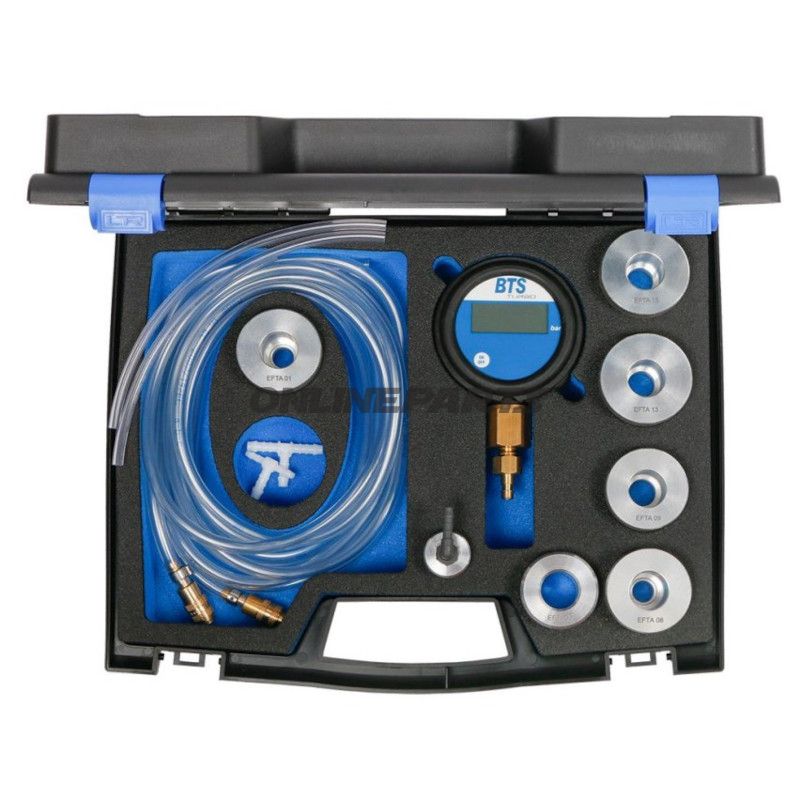

Produkt: Diagnostikværktøj til turbolader fra BTS, model MESS02 (MPN: 614.08.37, GTIN: 4250280904901). Dette værktøj er designet til præcis trykmåling på motorer med både diesel og benzin for at diagnosticere problemer relateret til krumtaphustryk, udstødningens modtryk og pneumatiske boosttryksstyringskomponenter.
Funktion og anvendelse
- Muliggør hurtig og direkte måling af krumtaphustryk under drift uden behov for OBD-diagnoseudstyr.
- Måler udstødningens modtryk (backpressure) under kørsel for at verificere og komplettere målinger fra motorstyringsenheden.
- Tester pneumatiske dele i boosttryksstyringen ved at tilslutte værktøjet via et medfølgende T-stykke — f.eks. kontrolbokse, vakuumpumper og magnetventiler.
- Velegnet til fejlfinding af olielækager ved turboladeren, turboladerskader som følge af forhøjet temperatur eller aksial belastning, samt til bestemmelse af årsager til røgudvikling og dårlig forbrænding relateret til trykforhold.
Materialer og opbygning
Værktøjet har et kabinet og forbindelsesdele fremstillet i højkvalitetsaluminium, hvilket giver god mekanisk styrke og korrosionsmodstand uden unødvendig vægt. Instrumenteringen omfatter en digital trykmåler (dial gauge) med en angivet opløsning til 1 mbar, hvilket sikrer høj præcision i både negative og positive trykområder. T-stykker og adaptere er fremstillet i materialer kompatible med olie-, luft- og udstødningsmiljøer for at modstå varme og forurening under måling.
Tekniske fordele
- Digital nøjagtighed til 1 mbar — egnet til finjustering og dokumentation ved fejlfinding.
- Adaptere til påfyldningshalsen på motorer gør måling mulig på mange personbiler uden omfattende demontering.
- Mulighed for måling under kørsel giver realistiske driftsværdier, som ofte viser forskelle fra sensorværdier i motorstyringsenheden.
- Designet til både positive og negative tryk sikrer alsidig anvendelse ved test af blow-by, indsugningslækager og modtryk i udstødningen.
Fejlfindingseksempler og praktiske anvendelser
- Højt krumtaphustryk kan indikere tilstoppede olieafløb eller intern motorforurening — måles direkte for at bestemme årsagen til olietab ved turboladeren.
- Forhøjet udstødningens modtryk kan føre til overophedning af turboladeren, kogende olie og aksial trækkraft på turbineakslen — direkte måling hjælper med at afgøre, om udstødningsbackpressure overstiger tolerancer.
- Kontrol af pneumatisk booststyring kan afsløre defekt kontrolventil, læk eller fejlfunktion i styreenheden ved at observere ændringer i kontroltryk under dynamiske forhold.
Kompatibilitet og anvendelsesområde
Konstrueret til brug på både diesel- og benzinmotorer. De medfølgende adaptere gør det muligt at tilpasse målinger til de fleste personbiler; yderligere specialadaptere kan anskaffes separat til særlige påfyldningshalse eller fabriksvarianter. BTS MESS02 er især nyttig for værksteder og teknisk personale, der har behov for nøjagtige trykmålinger direkte på motoren eller i udstødningssystemet.
Identifikation
Produktet markedsføres under brandet BTS og identificeres som MPN 614.08.37. GTIN-nummeret 4250280904901 kan bruges til entydig identifikation og ordre-/lagerstyring.
Bemærk: Specifikke adapterkonfigurationer og kalibreringsoplysninger bør kontrolleres før brug for at sikre korrekt tilslutning og sikker måling ved høje temperaturer og under kørsel.
