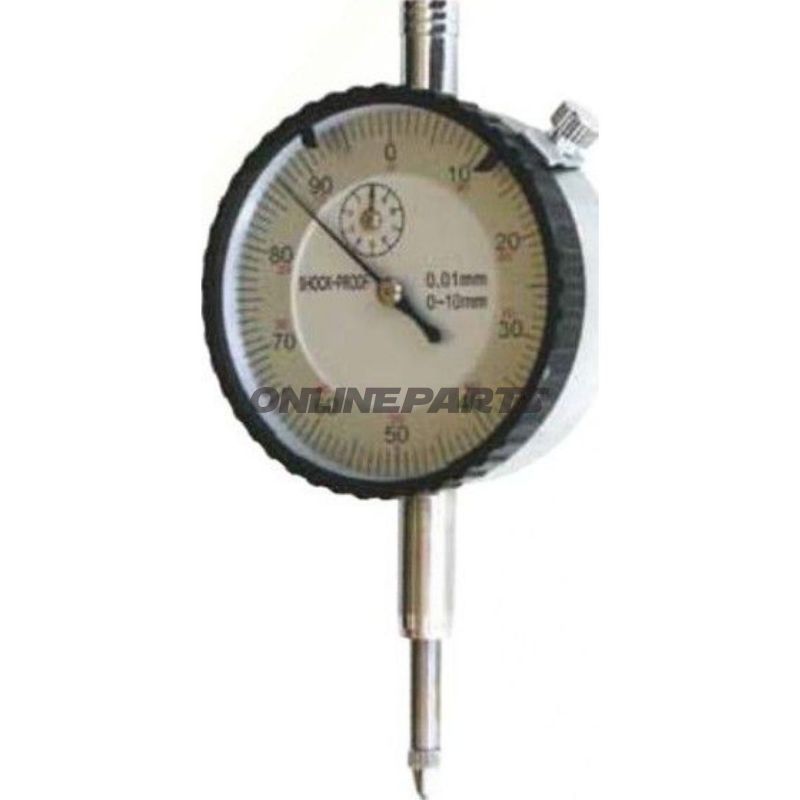

Messingmåler D = 58 MM. Skaft 8H6 0-10 mm X 0.01

Messingmåler (indikator) D = 58 mm, skaft 8H6, måleområde 0–5 mm, opløsning 0,01 mm

Produktoversigt: Denne mekaniske indikator (messingmåler) med yderring Ø 58 mm og skaftdimension 8H6 er beregnet til præcisionsmålinger i værkstedssammenhæng. Modellens MPN er 647.03.71 og GTIN 4039321005872, hvilket gør den entydig at identificere i reservedels- og måleudstyrsregistre.

• Funktion: Indikatoren viser aksial eller radial bevægelse i emner ved hjælp af en mekanisk urskive med en opløsning på 0,01 mm. Den bruges primært til kontrolmålinger, tolerancekontrol og som reference ved opstilling og justering af emner i maskiner.
• Måleområde og opløsning: Måleområde 0–5 mm (angivet som 0–10 mm i den originale titel, men tekniske data angiver reelt et måleområde på 5 mm). Læsning pr. markering 0,01 mm.
• Nøjagtighed: Angivet fabrikationsnøjagtighed ca. 17 µm, svarende til værksnormens tolerancer for denne type indikator.

Materiale og konstruktion: Huset er udført i metal for øget mekanisk robusthed og stabilitet mod vibrationer. Yderringen er drejelig, hvilket muliggør nulstilling og finjustering af urskivens nulpunkt uden at påvirke måleskaftet. Skaftet er specificeret som 8H6, hvilket betyder, at skaftets dimension følger metriske tolerancer (H6-passning), typisk anvendt til præcise aksel- eller holdertilpasninger i opstillingssituationer.

Designfunktioner og brug:

• Yderringen der roterer rundt om urskiven gør det nemt at nulstille og orientere aflæsningen i arbejdsposition.
• Tolerancemarkører på urskiven hjælper med hurtig vurdering af over/under tolerance ved gentagne kontrolmålinger.
• Metalhus beskytter mekanikken mod stød og forhindrer deformation over tid ved normal brug i et værkstedsmiljø.

Kompatibilitet og montage: Skaftdiameter 8 mm med H6-tolerance kræver passende holder eller spindel med matchende bore- eller klemmeflade. Indikatoren kan monteres i almindelige indikatorholdere, magnetstativer eller adaptere beregnet til skaft Ø8 H6.

Praktiske overvejelser ved brug: For at opnå angivet nøjagtighed bør indikatoren anvendes inden for angivne måleområder og sikres mod kraftige stød og kraftig snavsbelastning. Ved længerevarende opbevaring eller brug i snavsede omgivelser anbefales regelmæssig rengøring og evt. let smøring af bevægelige dele i henhold til værkstedets vedligeholdelsesrutiner.

Identifikation: Produktet kan findes under MPN 647.03.71 og GTIN 4039321005872, hvilket er praktisk ved bestilling af reservedele eller ved registrering i værktøjsstyringssystemer.

Konklusion: Denne mekaniske indikator er designet til præcisionskontrol i værkstedssituationer, med robust metalhus, roterbar yderringsnulstilling og skaft i 8H6-tolerance. Den egner sig til målinger hvor 0,01 mm opløsning og ca. 17 µm nøjagtighed er tilstrækkeligt.
