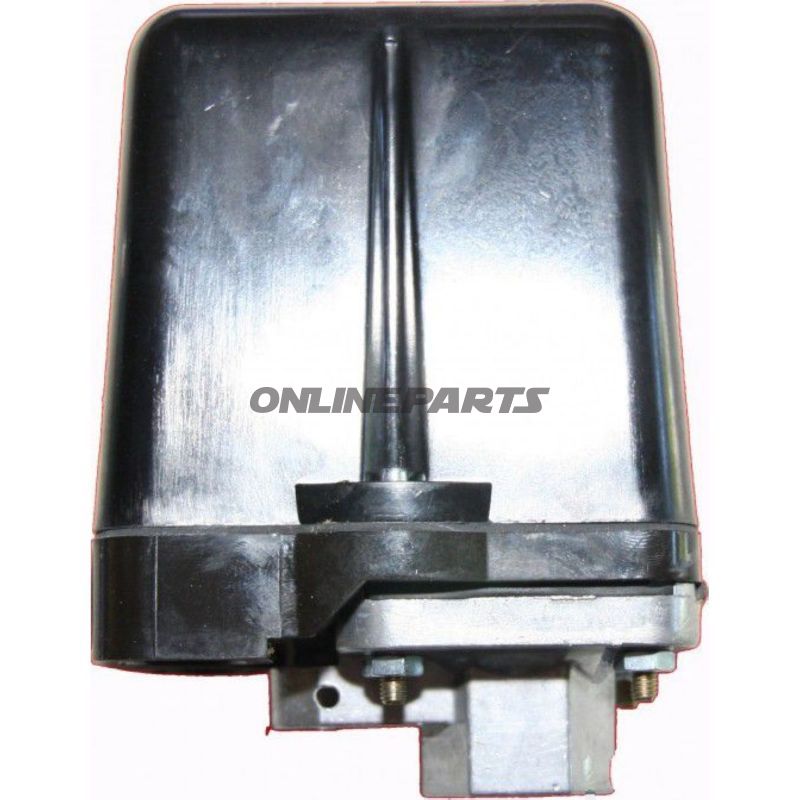

Membran-trykregulator MDR5/16

Membran-trykregulator MDR5/16 til kompressorer — tænd/sluk-styring af tryk

Produktoversigt: Membran-trykregulatoren MDR5/16 (MPN: 650.90.20, GTIN: 212997) er en mekanisk trykafbryder beregnet til styring af ind- og udkoblingspunkter på kompressorers trykmålere. Enheden er udført som en tre-fase (drehstrom) kontakt uden integreret overtryksventil eller motorværn, og er beregnet til direkte styring af kompressormotorer inden for de angivne elektriske grænser.

Funktion:

• Registrerer systemtryk via en fleksibel membran og aktiverer kontaktgruppen ved indstillet tryk.
• Tænd/sluk-funktion (ind- og udkobling) — kontaktfunktionen er som åbner (3-polig), hvilket betyder at kontaktens normale tilstand bryder strømmen ved aktivering.
• Indstillingsområde for udløsningspunkt: 2,5–16 bar. Maksimalt afkoblingstryk er 16 bar.

Tekniske egenskaber og anvendelsesbegrænsninger:

• Skiftkapacitet: op til 5,5 kW — dette er den maksimale belastning kontaktgruppen er specificeret til ved korrekt installation og passende sikringer.
• Driftstemperatur for mediet: -5 °C til +80 °C — egnet til almindelige kompressorolier og luft i dette temperaturområde.
• Beskyttelsesklasse: IP54 — beskytter mod støv i skadelig mængde og stænkvand, men er ikke vandtæt ved nedsænkning eller kraftig vask.
• Skiftefrekvens: elektrisk maks. 120 cykler/minut; mekanisk maks. 600 cykler/minut — planlæg installation og vedligehold efter forventet cyklustakt.
• Tilslutning: flange 1/4" til tryktilslutning.

Materialer og konstruktion:

• Membranens materiale er valgt for at give pålidelig trykregistrering over det angivne temperaturområde; designet fokuserer på mekanisk robusthed frem for følsomhed ved meget lave tryk.
• Kontaktkassen er udført til industriel brug med tætning svarende til IP54, og elektriske kontakter er dimensioneret til de specificerede belastninger. Materialevalg er standard for trykafbrydere til kompressoranvendelse og afstemt for holdbar drift snarere end kosmetisk finish.

Kompatibilitet og montage:

• Velegnet som tænd-/sluk-trykregulator på kompressorer, hvor ind- og udkoblingsstyring ønskes via en mekanisk trykafbryder.
• Montér på trykudtag med flange 1/4" og sørg for korrekt elektrisk tilslutning i henhold til lokale forskrifter for trefaset udstyr.
• Da enheden ikke indeholder motorværn eller overtryksventil, skal ekstern motorbeskyttelse og sikkerhedsventiler anvendes efter anlæggets krav.

Sikkerhed og vedligehold:

• Afbryd altid strømforsyning før servicering af kontakthuset.
• Kontroller jævnligt for slitage på membran og elektriske kontakter ved høj skiftefrekvens eller i aggressive miljøer.
• IP54 beskytter mod almindeligt støv og stænk, men undgå eksponering for kraftig vandstråle eller nedsænkning.

Identifikation: Produktet er refereret med MPN 650.90.20 og GTIN 212997, hvilket kan anvendes videregivelses- eller reservedelsforespørgsler. Mærkeoplysninger er ikke angivet i produktdataene.

Samlet vurdering: MDR5/16 er en robust, mekanisk membran-trykregulator til industrielt brug i kompressoranlæg, konstrueret til at styre tænd- og sluk-punkter inden for 2,5–16 bar og med elektriske grænser op til 5,5 kW. Den kræver ekstern motorbeskyttelse og sikkerhedsventiler ved installation i komplette anlæg.
