Membran-trykregulator MDR 2/11

Membran-trykregulator MDR 2/11 til kompressorer — tænd/sluk-styring af tryk

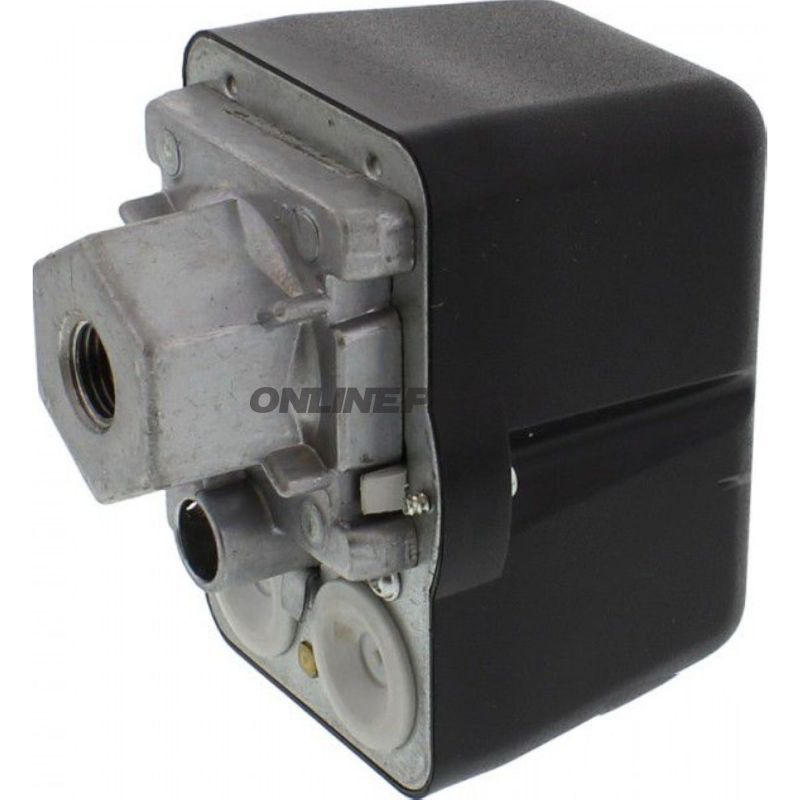

Membran-trykregulatoren MDR 2/11 er en mekanisk trykafbryder udviklet til styring af tænd/stop-funktion for kompressorer og trykluftsystemer. Enheden overvåger systemets tryk og afbryder eller tilslutter strømforsyningen, når det forindstillede tryk nås, og den indeholder en indbygget overtryksventil for ekstra sikkerhed.

• Funktion: Reguleringen fungerer som en tænd/sluk-trykafbryder (pressostat) med membranmekanisme. Den overvåger indløbstrykket og aktiverer kontakten ved det indstillede trykområde (se nedenfor). Overtryksventilen muliggør trykaflastning ved behov.
• Elektrisk kontakt: Åbnertype (3-polet). Velegnet til vekselstrømsbrug.
• Indstillingsområde: 4–12 bar. Maksimalt udkoblingstryk 12 bar.
• Skiftekapacitet: 2,2 kW.
• Driftstemperatur for medium: -5 °C til +80 °C.
• Beskyt­telsesklasse: IP54 — beskytter mod støv i skadevoldende mængder og sprøjt fra alle vinkler.
• Skiftefrekvens: Maks. 120 cykler/min (elektrisk); maks. 600 cykler/min (mekanisk).
• Tilslutning og montage: Flange F4 1/4 (gevind/flangetilslutning i henhold til angivet standard).

Materialer og konstruktion

Enheden er opbygget omkring en elastisk membran, som overfører trykændringer til en mekanisk kontaktmekanisme. Huset og flangekomponenter er udført i materialer der tåler arbejdstryk og almindelig industriel belastning; membranen er lavet af elastomer egnet til kompressorsystemers temperatur- og medieforhold. IP54-kapslingen indikerer beskyttelse mod støv og stænk, hvilket gør komponenten anvendelig i værksteds- og maskinrumsmiljøer.

Tekniske fordele og anvendelsesområder

• Pålidelig mekanisk trykafbrydelse uden behov for komplekse elektroniske styringer.
• Indbygget overtryksventil reducerer risikoen for utilsigtet overtryk i systemet.
• Velegnet til standard kompressorinstallationer, pneumatiske systemer og applikationer hvor enkel, robust trykkontrol er ønsket.
• Høj mekanisk skiftefrekvens muliggør anvendelse i cykliske og hyppigt skiftende processer (dog begrænset elektrisk skiftefrekvens iht. specificeret max.).

Kompatibilitet og installation

Membran-trykregulatoren MDR 2/11 monteres på kompressorer eller trykbeholdere via flange F4 1/4. Den elektriske tilslutning udføres i henhold til gældende elsikkerhedsregler for vekselstrømsanlæg, og kontaktens åbnertype (3-polet) bør matches med systemets styringslogik. Sørg for korrekt afledning og tætning ved montering for at opretholde IP54-beskyttelsen.

Identifikation

Produktets artikelnummer (MPN) er 650.90.12 og GTIN er 217404. Disse koder anvendes til entydig identifikation ved indkøb og reservedelsbestilling.

Bemærkninger til brug

• Kontroller indstillingsområdet og skiftekapaciteten i forhold til det aktuelle system. Enheden har maks. udkobling ved 12 bar.
• Undgå at overskride den angivne medietemperatur (-5 °C til +80 °C) for at sikre membranens levetid og funktionsstabilitet.
• Ved hyppige elektriske skift nær maksimal kapacitet bør installations- og vedligeholdelsesrutiner følges for at forlænge levetiden på kontaktpartierne.
