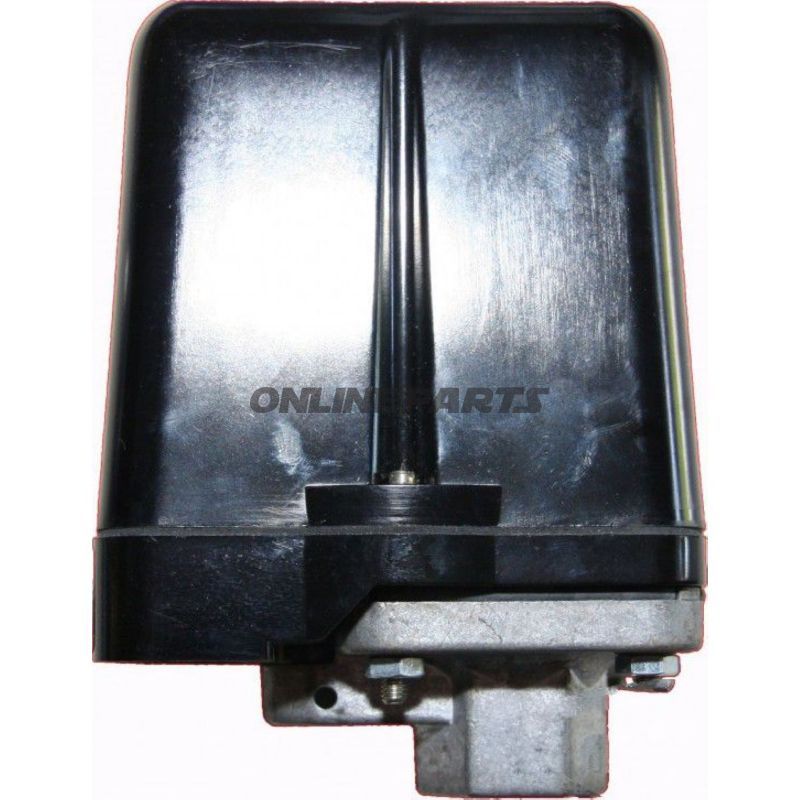

Membran-trykregulator MDR5/11K

Membran-trykregulator MDR5/11K til kompressorer – tænd-/sluk-styring af tryk

Produktnavn og identifikation: Membran-trykregulator MDR5/11K (MPN: 650.90.46, GTIN: 212966).

Denne membran-trykregulator er udviklet til styring af ind- og udkoblingspunkter på lufttrykssystemer i kompressorer. Enheden fungerer som en trykføler med indbygget kontaktmekanisme, der håndterer skiftefunktionen for manometrets tænd-/sluk-signaler og kan levere en sikker aflastning gennem det integrerede overtryksventil.

• Anvendelse: Monteres mellem kompressortankens trykledning og styrekredsen for at styre kompressordrift ved forudbestemte trykgrænser. Velegnet til industrielle og værkstedsinstallationer, hvor pålidelig mekanisk trykstyring ønskes.
• Funktion: Mekanisk membran aktiverer en 3-polet åbnerkontakt ved det indstillede tryk. Indbygget overtryksventil giver aflastningsmulighed, og flange 1/4" anvendes til tilslutning.

Tekniske egenskaber

• Indstillingsområde: 2,0 – 11 bar.
• Skiftekraft (elektrisk): 5,5 kW.
• Afbrydelsestryk: Maks. 16 bar.
• Kontakt: Åbner, 3-polet (drehstrom/drejestrømudførelse for trefasesystemer).
• Medietemperatur: -5 °C til +80 °C.
• Beskyttelsesklasse: IP54 — beskyttet mod støv i skadelig mængde og sprøjtende vand.
• Skiftefrekvens: Maks. 120 pr. minut (elektrisk), maks. 600 pr. minut (mekanisk).

Materialer og konstruktion

Regulatoren er opbygget omkring en elastisk membran, som reagerer på trykændringer og overfører bevægelsen til kontaktmekanikken. Huset er udført i materialer egnet til kompressor- og trykluftmiljøer med fokus på mekanisk holdbarhed og modstand mod kondens og let forurening i omgivelserne (IP54). Kontakten er dimensioneret til høje elektriske belastninger (5,5 kW) og trefaseanvendelse, hvilket gør enheden robust til industrielle belastninger uden overdrevne påstande om levetid.

Kompatibilitet og installation

• Mekanisk tilslutning: Flange 1/4" til tryktilslutning.
• Elektrisk: 3-polet kontakt til tilslutning i trefasesystemer. Bemærk at en termisk 3-polet overstrømsrelæ (motorbeskyttelsesrelæ) skal bestilles separat for at sikre korrekt funktion af tænd/afbrydemekanismen; uden dette relæ vil den elektriske tænd-/sluk-funktion ikke være fuldt funktionel.
• Drift: Brug inden for angivne temperatur- og trykområder for at bevare målenøjagtighed og mekanisk funktion.

Tekniske fordele i praksis

• Direkte mekanisk aktivering via membran giver enkel, gengivelig trykstyring uden komplekse elektroniske styringer.
• Robust kontaktkapacitet (5,5 kW) egnet til direkte styring af motorer i mindre og mellemstore kompressoranlæg, forudsat korrekt motorbeskyttelse.
• Relativt bredt indstillingsområde (2–11 bar) dækker almindelige anvendelser i kompressor- og trykluftsystemer.

Bemærkninger til montage og sikkerhed: For at sikre korrekt og lovlig drift skal der tilsluttes et termisk, 3-polet overstrømsrelæ ved installation på motorer. Følg lokale elektriske forskrifter og producentens anvisninger for tætninger og moment ved flange- og elektrisk montage.

MPN 650.90.46 og GTIN 212966 kan bruges ved dokumentation og vedligeholdelsesregistrering for at sikre korrekt reservedelsidentifikation ved fremtidig service.
