Membran-tryk MDR5/16K + 1/4 manometer tilslutning.

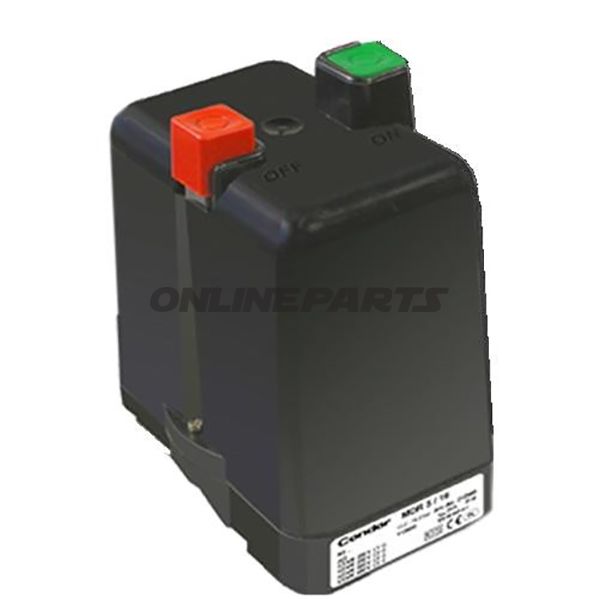

Membran-tryktryk (MDR 5/16K) med 1/4" manometertilslutning til kompressorer

Denne membran-tryktryk (Condor MDR 5/16K, MPN 650.47.40, GTIN 213000) er beregnet til styring af ind- og udkobling af kompressorer via manometrets tryk. Enheden registrerer systemtryk og udfører mekanisk eller elektrisk afbrydelse/tilkobling inden for det indstillelige trykområde. Produktet leveres uden termisk overstrømsrelæ, som skal bestilles separat for at få den elektriske tænd/sluk-funktion fuldt operationel.

Funktion

• Styrer tænd/sluk på kompressorer baseret på målt tryk fra manometeret.
• Indbygget aflasteventil for sikker udligning af tryk ved handlinger.
• Kontakttypen er en mekanisk åbner (3-polet), der afbryder kredsløbet ved indstillet udkobling.
• Bemærk: For elektrisk styring kræves et separat termisk, 3-polet overstrømsrelæ — uden dette er tænd/sluk-mekanismen ikke funktionel elektrisk.

Tekniske data og arbejdsområde

• Indstillingsområde: 2,5 – 16 bar (trykområde for on/off).
• Max udkoblingstryk: 16 bar.
• Skiftekapacitet: op til 5,5 kW.
• Kontakt: åbner, 3-polet.
• Driftstemperatur for medium: -5 °C til +80 °C.
• Beskyt­telsesklasse: IP54 (støv- og stænkbeskyttet).
• Skiftefrekvens: max. 120 cyklusser elektrisk; max. 600 mekanisk.
• Flange-/tilslutning: 1/2" + 1/4" (manometertilslutning i 1/4").

Materiale og konstruktion

• Membranen og husets materialer er valgt til trykstyring i kompressorinstallationer, med fokus på holdbarhed og tæthed over det angivne temperatur- og trykområde.
• IP54-kapsling angiver beskyttelse mod støv i skadelig mængde og mod stænk fra alle retninger — egnet til værkstedsmiljøer under normale forhold.
• Den mekaniske kontaktudformning giver en robust sløjfe for afbrydelse, mens aflasteventilen mindsker belastning ved skift.

Kompatibilitet og anvendelse

• Typisk anvendelse: trykstyring på kompressorer og trykluftsystemer, hvor et indstilleligt on/off-signal er nødvendigt.
• Tre-fase-version (drehstromausführung) — egnet til trefasede motorer/kompressorer, forudsat korrekt overstrømsrelæ og elektrisk tilslutning.
• Kontroller altid elektriske data og monteringsmål i forhold til eksisterende installationer, og bestil det korrekte termiske overstrømsrelæ separat.

Sikkerhed og installationsbemærkninger

• Enheden leveres uden motorkontaktor/termisk overstrømsrelæ — disse komponenter skal monteres for at sikre korrekt elektrisk overbelastningsbeskyttelse.
• Montering og elektrisk tilslutning bør udføres af kvalificeret personale i henhold til gældende forskrifter.
• Ved installation skal man tage højde for driftstemperaturer, maks. tryk og beskyttelsesklasse for at sikre lang levetid og korrekt funktion.

Produktet identificeres internt med MPN 650.47.40 og GTIN 213000. Hvis du har brug for information om kompatible overstrømsrelæer eller monteringsmål, angiv gerne systemets elektriske data og pladsforhold, så kan den korrekte løsning identificeres.
