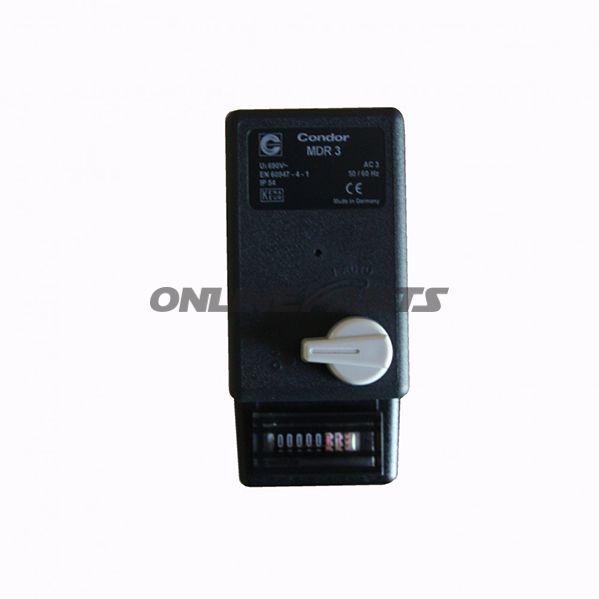

Membran-TRYKMDR3 / 16 F4-1 / 2 + EA + EV3 223269

Membran-trykafbryder til kompressorer (MDR 3/16) — trykområde 6–16 bar

Produkt: Membran-trykafbryder til kompressorer, modelbetegnelse angivet som "Membran-TRYKMDR3 / 16 F4-1 / 2 + EA + EV3 223269". Producenten fremgår som Blitz Rotary, varenummer (MPN) 650.92.28 og GTIN 4057612446562.

Denne trykafbryder er designet til styring af til- og frakobling af kompressormotorer via tryksignal. Den anvender en membranmekanisme til at omsætte lufttryk til elektrisk kontaktfunktion og er udført til trefaset drift for direkte styring af motorer op til den angivne koblingskapacitet.

• Funktion: Overvåger systemtryk og aktiverer/deaktiverer kompressoren ved indstillede trykgrænser. Afbryderen virker som trykstyret relæ uden integreret aflastningsventil, tænd/sluk-kontakt eller motorbeskyttelse — disse funktioner skal derfor håndteres eksternt i installationen.
• Trykområde og indstillinger: Indstillingsområde for arbejdstryk: 6–16 bar. Maksimalt udskæringstryk (sikkerhedsgrænse) angivet som 35 bar.
• Elektriske egenskaber: Koblingskapacitet 7,5 kW; kontakttype: åbner (NC-kontakt, 3-polet). Beregnet til trefaset (drehstrom) installationer.
• Driftsbetingelser: Mediumtemperatur fra -5 °C til +80 °C. Beskyttelsesklasse IP54, hvilket betyder beskyttelse mod støv i skadelig mængde og mod vandsprøjt fra alle retninger.
• Slid- og skifteegenskaber: Maks. skiftefrekvens: 120 gange pr. minut elektrisk, maks. 600 gange pr. minut mekanisk. Disse værdier angiver anbefalet drift for at undgå for tidlig kontaktudslidning.
• Montage: Leveres med flange F4 1/4 til montering på tilpasset flangemodtager. Bemærk at der ikke er integreret aflaste-/tømmefunktionen, så systemlayout skal tage hensyn til dette.

Materiale og konstruktionsbemærkninger: Produktet er opbygget omkring en membranstyring, typisk udført i materialer der tåler kompressorløb og de specificerede temperaturer. Flanger og hus er normalt fremstillet i metal eller forstærket plast afhængigt af producentens variant; formålet er at sikre tæthed og mekanisk holdbarhed ved de angivne tryk og ved IP54-krav. Kontaktpartier og elektriske tilslutninger er dimensioneret til den specificerede koblingskapacitet (7,5 kW) og trefaset belastning.

Anvendelse og kompatibilitet: Egner sig til kompressorer hvor kontrol af ind-/udkoblingstryk i intervallet 6–16 bar er nødvendig, og hvor ekstern motorbeskyttelse og aflastningsventil er til stede eller kan tilføres. Velegnet til værksteds- og industrielle kompressoranlæg, hvor trefaset styring og op til 7,5 kW motoreffekt anvendes.

Sikkerhed og installation: Ved installation skal elektriske forbindelser foretages af kvalificeret personale. Da enheden ikke indeholder motorbeskyttelse eller aflastningsventil, anbefales separate sikringer, overbelastningsrelæer og passende trykaflastningsmekanismer i systemet. Overhold producentens montageanvisninger og gældende elektriske forskrifter.

Identifikation: Produktets mærke, Blitz Rotary (MPN 650.92.28, GTIN 4057612446562), bør anvendes ved bestilling og ved forespørgsler om reservedelsspecifikationer eller kompatibilitet. Betegnelsen "MDR 3/16" refererer til typen og indstillingsintervallet i producentens sortiment.

Kontakt leverandør eller Blitz Rotary for yderligere tekniske tegninger, dimensioner af flange F4 1/4, eller dokumentation vedrørende materialevalg, hvis specifikke miljø- eller installationskrav stiller særlige behov.
