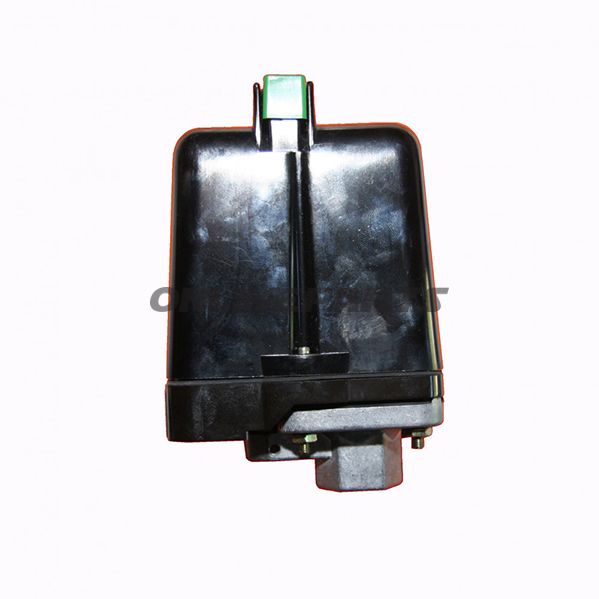

Membran-TRYKMDR5 / 16K + EV5.2.4-4.2A

Membran-trykafbryder til kompressor - MDR5/16K med EV5.2.4-4.2A (Flaco)

Kort beskrivelse
Denne membran-baserede trykafbryder fra Flaco (MPN: 650.91.37, GTIN: 05 223 150) er beregnet til styring af ind- og udkoblingsfunktionerne på trykmålere i kompressoranlæg. Enheden kombinerer trykafbryderfunktion med overtryksaflastning og inkluderer et indbygget motorsikringsrelæ i en trefaseudførelse.

Funktion og anvendelse

• Styrer tænd/sluk på kompressoren baseret på indstillet trykområde (membranprincip).
• Indbygget overtryksventil sikrer trykaflastning ved for højt tryk.
• Leveres med flange 1/4" for tilslutning til tryklinje og med motorsikringsrelæ (overstrømsrelæ) for beskyttelse af motoren.
• Kontaktkonfiguration: åbner (3-polet), velegnet til trefasesystemer.

Tekniske specifikationer og drift

• Indstillingsområde: 2,5 – 16 bar, med afbrydelse ved maks. 16 bar.
• Skiftkapacitet: op til 5,5 kW, passende til mange mellemstore kompressormotorer.
• Motorsikringsrelæ (overstrømsrelæ): indstilling 2,40–4,20 A.
• Medietemperatur: -5 °C til +80 °C.
• Beskyttelsesklasse: IP54 — beskyttet mod støv i skadelig mængde og sprøjt fra alle retninger.
• Skiftefrekvens: maks. 120 elektriske skift; maks. 600 mekaniske skift.

Materialer og konstruktion

Produktet benytter en membran som trykføler og robuste metalflanger/tilslutninger for at sikre tæt og stabil mekanisk tilslutning til tryklinjen. Kontakter og elektriske komponenter er dimensioneret til industrimæssig belastning op til de angivne 5,5 kW og er beskyttet i kapsling svarende til IP54. Motorskærmen (overstrømsrelæet) er integreret i enheden for at reducere behov for eksterne komponenter ved trefaset drift.

Kompatibilitet og installationsnoter

• Velegnet til stationære kompressorer, hvor styring af trykintervaller mellem 2,5 og 16 bar er nødvendig.
• Konfigurer kontakt- og relæforbindelser i henhold til anlæggets trefasenet og motorens mærkestrøm — motorsikringsrelæet skal indstilles til motorens belastning inden ibrugtagning.
• Monteres normalt på tryklinje via 1/4" flange/tilslutning; sørg for korrekt tætning og rengjort forbindelse for at undgå lækager.

Sikkerhed og vedligehold

• Kontroller regelmæssigt indstilling og funktion af overtryksventil og trykafbryder.
• Ved installation af elektriske forbindelser skal strøm være frakoblet, og opsætning udføres af kvalificeret tekniker.
• IP54-kapslingen beskytter mod almindelige miljøpåvirkninger, men enheden bør ikke udsættes for konstant kraftig vandstråle eller nedsænkning.

Produktidentifikation
Dette produkt markedsføres under brandet Flaco med fabrikationsnummer/MPN 650.91.37 og GTIN 05 223 150, hvilket kan benyttes ved reservedelsforespørgsler eller ved dokumentation i servicejournaler.

Bemærk
Specifikationerne angiver maksimalværdier undtagen driftstemperatur og kapslingsklasse; ved usædvanlige driftsforhold bør komponentens egnethed vurderes af teknisk personale. Pakkeantal og grossistemballage er ikke angivet her for at undgå misforståelser ved almindeligt køb.
