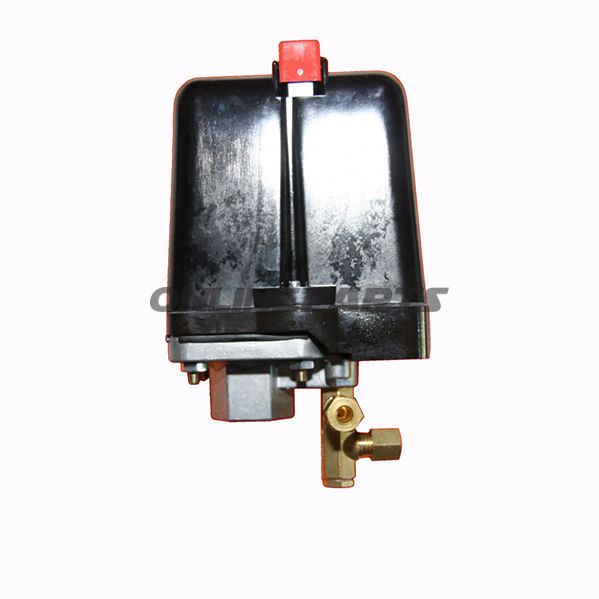

Membran-TRYKMDR5 / 16K + EV5.6.1-10.3A

Membran-trykafbryder til kompressorer (MDR5/16K) med motorværn

Produktnavn: Membran-TRYKMDR5 / 16K + EV5.6.1-10.3A
Brand: Flaco
MPN: 650.92.10
GTIN: 213000

Denne membran-trykafbryder er beregnet til styring af indkoblings- og frakoblingstryk på stempelkompressorer i MDR 5/16K-serien. Enheden kombinerer trykstyring via membran med et indbygget overtryks-/aflastningsventilkoncept og et tre-faset motorværn, hvilket gør den egnet til applikationer hvor både trykbegrænsning og motorbeskyttelse er nødvendig.

• Funktion: Registrerer pressures i systemet og aktiverer eller afbryder kompressormotoren ved forudindstillede trykpunkter. Aflastningsventilen sikrer reduceret tilbagepres ved stop og letter startforholdene.
• Kontakttype: Åbner, 3-polet (afbryder ved frakobling).
• Indstillingsområde: 2,5 – 16 bar. Maksimalt udkoblingstryk 16 bar.
• Skiftkapacitet: 5,5 kW (angiver hvilken motoreffekt kontakten kan håndtere ved korrekt installation).
• Motorværn (overstrømsrelæ): Indstilling fra 6,10 til 10,3 A, tilpasset tre-faset drift.
• Driftstemperatur for mediet: -5 °C til +80 °C.
• Beskyttelsesklasse: IP54 — beskytter mod støv i større partikler og stænk fra alle retninger, men kræver hensyn til omgivelser med finstøv eller kraftig vandpåvirkning.
• Skiftefrekvens: Maks. 120 cykler/min ved elektrisk aktivering; maks. 600 cykler/min ved mekanisk påvirkning (brug disse værdier som vejledende ved dimensionering af systemet).
• Tilslutning: Flange 1/4" for tryktilslutning; elektriske forbindelser iht. gældende tre-faset standarder (se installationsvejledning).

Materialer og konstruktion: Trykaflæsningsdelen anvender membranteknologi, som typisk består af elastisk, kemisk resistent materiale monteret mod en metalskal for at omsætte trykændringer til mekanisk bevægelse af kontaktværket. Kontakt- og aflastningsdele er designet til kommerciel/industriel drift med robuste forbindelser og motorværnsrelæ i kabinettet. IP54-kapslingen indikerer praktisk robusthed til værksteds- og maskinrumsmiljøer, men kræver korrekt montage og kabelføring for at opretholde beskyttelsen.

Kompatibilitet og anvendelse: Enheden er specielt beregnet til MDR 5/16K-kompressorer og tilsvarende systemer, hvor der er behov for trykstyring i intervallet 2,5–16 bar og motorbeskyttelse i det angivne strømområde. Velegnet til værkstedsmaskiner, industrielle kompressoranlæg og applikationer hvor tre-faset motorstyring er nødvendig. Kontrollér altid mekaniske og elektriske tilslutningsmål samt elskema for at sikre kompatibilitet med eksisterende installationer.

Sikkerhed og installation: Monteres og indstilles af kvalificeret personale. Motorværnets indstilling (6,10–10,3 A) skal matches med motorens mærkestrøm. Overhold lokale el-installationsregler og anvend korrekt kabeltværsnit, sikringer og jording. IP54 betyder begrænset beskyttelse mod indtrængen – undgå direkte udsættelse for kraftigt vand eller meget fint støv.

Bemærkninger: GTIN 213000, MPN 650.92.10 og mærket Flaco gør det muligt at identificere den korrekte enhed ved indkøb og reservedelsbestilling. Angivne værdier for skiftefrekvens, effekt og temperatur er tekniske grænser; dimensionér komponenter i anlægget ud fra disse for at sikre driftssikkerhed og levetid.
