Membran mellem D.80.5 mm til trykregulator

Membran D‑80,5 mm til trykregulator (til trykluftregulator)

Produktoversigt
Denne gummimembran er en reservedel til trykluftregulatorer og anvendes som bevægelig tætnings- og styringsflade i regulatorens indvendige konstruktion. Den fungerer som kontaktflade mellem reguleringskammeret og ventilmekanismen og omsætter trykændringer til en mekanisk bevægelse, som styrer luftgennemstrømningen og regulatorens udgangstryk.

• GTIN: 4030875030167
• MPN (varenummer): 656.03.71
• Oprindelig reference: EO original del 280-221 (nævnt i producentoplysninger)

Dimensioner og form

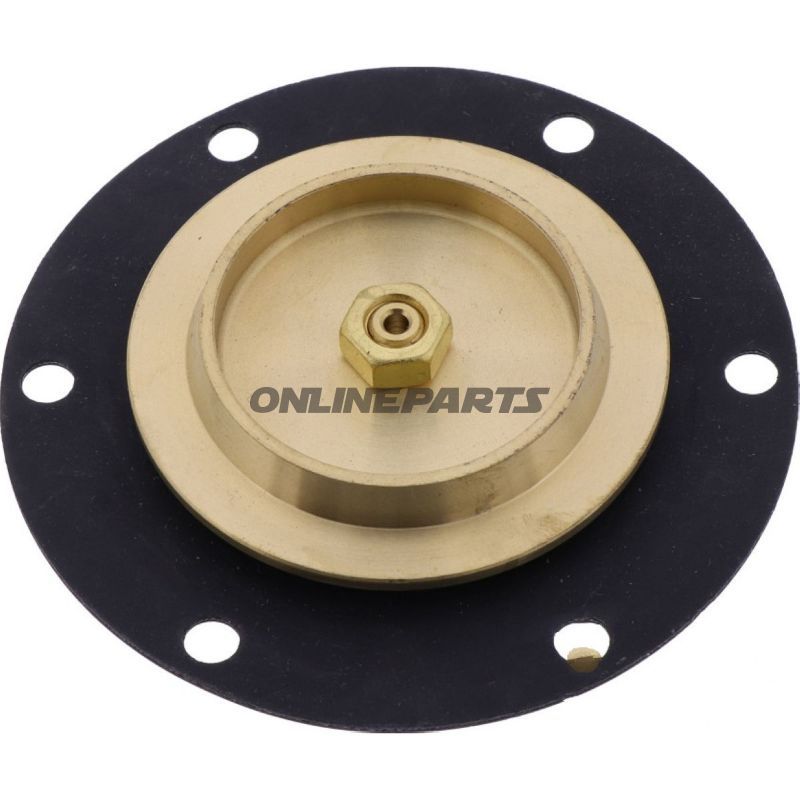

Membranen har en ydre diameter på cirka 80,5 mm og en samlet højde på ca. 13 mm. Den leveres med en indvendig messing‑skive/forstærkning med en diameter på ca. 54 mm, som fordeler belastningen og sikrer korrekt centrering og kontaktflade i regulatoren.

Materiale og egenskaber
Membranen er udført i gummi med en indbygget messingforstærkning. Gummiens egenskaber giver elasticitet og tætningsevne under gentagne trykcykler, mens messingskiven øger lokal stivhed, reducerer risiko for deformation ved monteringspunktet og sikrer jævn kraftoverførsel til ventilmekanismen. Materialevalget er typisk designet til at modstå almindelige trykluftmiljøer; for applikationer med aggressive medier eller ekstreme temperaturer bør kompatibilitet kontrolleres mod regulatorens specifikationer.

Funktionelle fordele

• Giver tætning og fleksibel bevægelse, nødvendig for stabil trykregulering.
• Messingskiven sikrer ensartet trykfordeling og mindsker lokal stress på gummiet.
• Dimensionerne er tilpasset standardtrykreduktionsventiler, hvor en ydre diameter omkring 80,5 mm indgår.

Kompatibilitet og anvendelse
Membranen er beregnet til brug i trykluftregulatorer/trykregulatorer med tilsvarende mål og monteringsprincip. Det tyske produktoplysningsreferat nævner sammenkobling med filtertrykregulatorer (f.eks. artikelnummer oplyst i producentdatablad), så deleintegration i sådanne enheder er forventet. For mekanikere anbefales det at kontrollere match mellem MPN 656.03.71, den fysiske diameter og monteringsmetoden i den konkrete regulator før montering.

Montering og håndtering
Ved udskiftning skal montøren sikre korrekt centrering af messingskiven og undgå at strække eller beskadige gummiranden. Rens kontaktflader for snavs og partikler før montering. Efter udskiftning skal reguleringsfunktionen testes ved lavt tryk og derefter under normal driftstryk for at verificere tæthed og korrekt bevægelse.

Kvalitets- og referenceinformation
Denne vare er angivet med GTIN 4030875030167 og producentens varenummer/MPN 656.03.71, hvilket kan bruges til sammenligning med leverandørdata og reservedelskataloger. Producentoplysninger nævner EO original del 280-221 som relateret reference.

Bemærkninger
Hvis regulatoren har særlige krav til materialeegenskaber (f.eks. oliebestandighed, fødevaregodkendelse eller høje temperaturer), bør du kontrollere kompatibilitet med leverandørens tekniske data, da denne membran er generelt designet til standard trykluftapplikationer.
