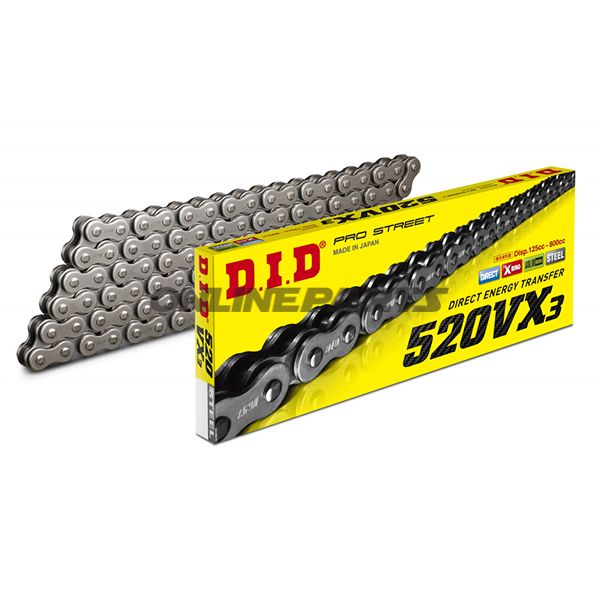

DID X-Ringkæde 520VX3/106 Kæde åben med Clipslås

DID X-Ringkæde 520VX3 – åben kæde med clipslås til motorcykel

Produkt: DID 520VX3/106 åben kæde med clipslås. Brandet DID (MPN: 797.02.38, GTIN: 4525516317184) er producent af originalt udstyr til flere japanske og europæiske motorcykelmærker og anvendes af konkurrenceteams inden for landevej og offroad.

Funktion og anvendelse

Denne 520VX3-kæde er designet til kraftoverførsel mellem motor og baghjul på motorcykler, hvor kravene til holdbarhed, lav friktion og præcis gasrespons er vigtige. Kæden leveres som åben længde på 106 led og afsluttes med en clipslås (spring link) for hurtig montage ved korrekt monteringsteknik. Konstruktionen egner sig til både vej- og terrænkørsel, hvor gentagne belastningscykler og accelerationer stiller krav til materialestyrke og forsegling.

Materialer og tætning

• Klinge- og inderplader: almindeligt stål (plain steel). Materialevalget giver en balanceret kombination af styrke og bearbejdelighed uden overdrevent specialbehandlede overflader.
• Tætning: X-Ring (patenteret DID X-ring). X-ringen reducerer friktion sammenlignet med klassiske O-ringe og forbedrer samtidigt smøreliv og levetid ved at bevare fedt i kædens indre og holde snavs ude.
• Samling: clipslås (spring link) som anbefales at kontrolleres og eventuelt udskiftes med matchende type ved vedligeholdelse. Produktet er også kompatibelt med angivne alternative forbindelsesled (se tekniske data for egnede dele).

Tekniske egenskaber og ydeevne

• Pitch: 520 — standarddimension for mange gade- og lettere offroad-motorcykler.
• Længde: 106 led, leveret åben og klar til tilpasning til sprocket-sæt og kædehjul.
• Trækkraft (brudstyrke): 3720 kg. Dette angiver kædens maksimale trækstyrke ved brudtest og er relevant ved dimensionering i forhold til motorydelse.
• Kontinuerlig indeks: 3500 — indikation af løbende belastningskapacitet under normale driftsforhold.
• Type: VX3 konstruktion — videreudvikling af VX2 med erfaring fra konkurrencedrift (folk der arbejder med DID fra MotoGP-miljø anvender princippet bag VX3).

Kompatibilitet og tilbehør

Kæden er beregnet til 520-sprocketsæt og standard baghjulsdrivlinje for den pågældende pitch. Ifølge producentens tekniske information er følgende dele relevante ved montage og reparation: produkt på rulle (748.03.83), egnet for spring link (748.03.84), solid nit (748.03.85) og hul nit (748.03.86). Vælg forbindelsesledstype i forhold til belastningskrav og foretrukken monteringsmetode.

Praktiske bemærkninger ved montering og vedligeholdelse

• Monter clipslåsen korrekt og kontroller moment/placering i henhold til fabrikantens procedures for clipslås. Overvej solid eller hul nit ved permanent samling, hvis anbefalet til applikationen.
• Vedligehold med passende kædeolie/ -fedtmidler, da X-ringen holder smøremiddel længere inde i kædens led end traditionelle O-ringe, hvilket mindsker slid og friktion.
• Inspektion af tætningsringernes tilstand og pladeoverfladers slitage anbefales regelmæssigt ved serviceintervaller.

Tekniske data (udvalgte)

Identifikation

Produktet markeres af mærket DID og kan entydigt identificeres via MPN 797.02.38 og GTIN 4525516317184, hvilket er nyttigt ved kontrol af kompatibilitet mod reservedelslister og ved bestilling af matchende forbindelsesled eller reservedele.
