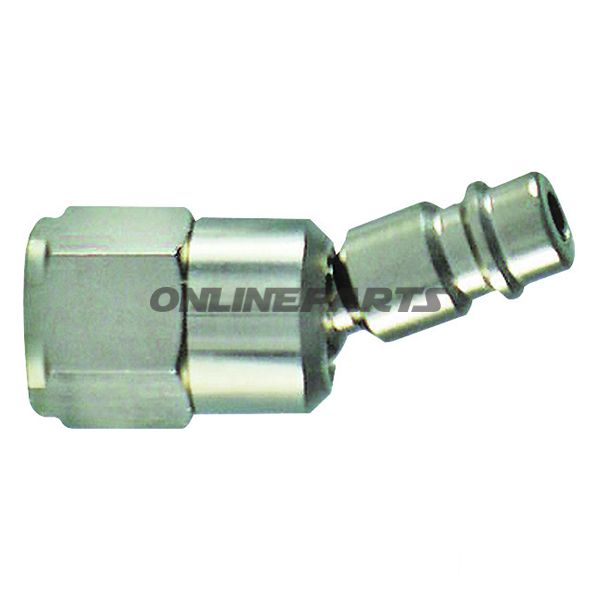

Drejningsled stik IG 1/4 DN 7.2 stål

Drejningsled stik, indvendigt gevind G 1/4 — DN 7,2, stål (til trykluft)

Produktoversigt: Dette drejningsled stik fra EWO (MPN 656.01.35, GTIN 4030875112115) er designet til at forhindre knæk, klemning og torsionsbelastning i trykluftslanger. Stikket har en fri rotationsakse på 360° samt et drejeled på 30° for at give øget bevægelsesfrihed mellem værktøj og slange, hvilket især er nyttigt ved brug af pneumatisk håndværktøj og slagværktøj som trykluftskrunøgle eller sømpistol.

Funktion:

• Reducerer mekanisk belastning på slange og fittings ved at lade forbindelse rotere frit (360°) og vinkle (30°).
• Tillader fleksibel montering og bevægelse uden at begrænse luftflow eller påvirke retningen; egnet til alle monteringspositioner og flowretninger.
• Velegnet til kraftige pneumatiske applikationer, herunder værktøj med slagfunktion.

Materialer og overflade:

• Hus, indvendige komponenter og gevind udført i stål med nikellag. Nikellaget giver korrosionsmodstand og en glattere overflade for bedre sammenkobling.
• Valget af stål som bærende materiale sikrer mekanisk styrke under skiftende belastninger fra vrid og slag.

Tekniske data:

• Indvendigt gevind: G 1/4 (intern gevindtilslutning).
• Nominal diameter: DN 7,2.
• Længde: 54,7 mm.
• Nominelt gennemløb: 1.000 Nl/min (normalliter pr. minut).
• Driftstryk: typisk 10 bar.
• Maksimalt tilladt tryk: 25 bar.
• Medie- og omgivelsestemperatur: -20 °C til +80 °C.
• Monteringsposition: vilkårlig.
• Flowretning: vilkårlig.

Anvendelsesområder og kompatibilitet:

• Designet til standard trykluftinstallationer hvor G 1/4-forbindelser anvendes.
• Passer til pneumatiske værktøjer der kræver fri rotation mellem slange og værktøj for at forhindre belastning på slange og tilslutning.
• Egnet til både stationære og mobile arbejdspladser samt industrielle og håndværksmæssige miljøer med trykluft.

Sikkerhed og driftsovervejelser:

• Kontrollér at arbejdsstrykket og temperaturforhold svarer til de angivne værdier (-20 til +80 °C; maks. 25 bar).
• Sørg for korrekt tilspænding af G 1/4-forbindelsen for at undgå lækager; brug passende tætningsmiddel eller pakning efter virksomhedsstandard.
• Ved anvendelse i aggressive miljøer eller ved hyppig eksponering for fugt kan ekstra korrosionsbeskyttelse være relevant, selvom nikellaget øger modstandsdygtigheden.

Identifikation: Producent: EWO. MPN: 656.01.35. GTIN: 4030875112115. Disse oplysninger kan anvendes ved dokumentation, reservedelsbestilling eller kontrol af kompatibilitet.
