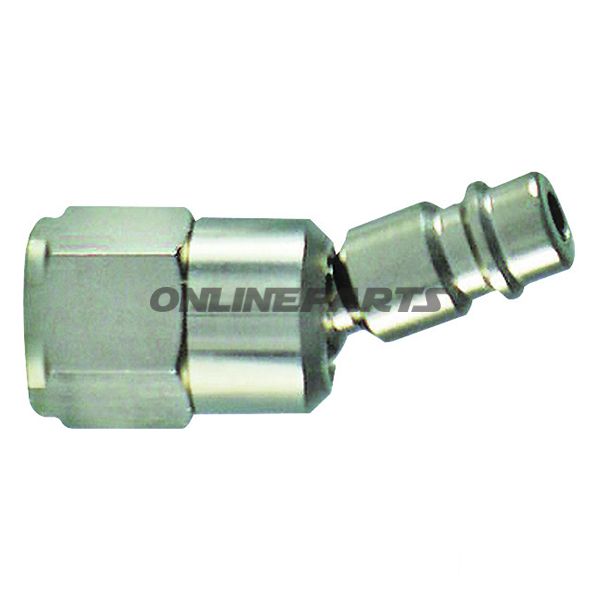

Drejningsled stik IG 3/8 DN 7.2 stål

Drejningsled stik (indvendigt gevind G 3/8) til trykluft og percussive værktøjer

Produktoversigt: Dette drejningsled stik fra EWO (MPN: 656.01.36, GTIN: 4030875112122) er et roterende forbindelsesstykke med indvendigt gevind G 3/8 og DN 7,2 designet til at reducere knæk-, knuse- og torsionsbelastninger i trykluftledninger. Stikket har en rotationsakse på 360° og en drejevinkel på 30°, hvilket giver bevægelsesfrihed ved tilslutning af pneumatiske værktøjer.»

Funktion og anvendelse:

• Reducerer slitage og belastning på luftslanger ved at tillade rotation og drejning mellem værktøj og slange.
• Forbedrer arbejdsbevægelser og mindsker risiko for sammenfiltring eller pludselige belastninger ved bevægelse.
• Egnede anvendelsesområder omfatter trykluftværktøj såsom slag- og percussive værktøjer (fx luftskruemaskiner og sømpistoler), hvor bevægelsesfrihed og robusthed er nødvendig.

Materialer og konstruktion:

• Hus, indre dele og gevind er fremstillet i forkromet/forniklet stål. Overfladebehandlingen øger korrosionsbestandigheden sammenlignet med ubehandlet stål og giver en hårdere overflade mod mekanisk slitage.
• Valget af stålkomponenter sikrer høj mekanisk styrke under tryk og ved gentagne bevægelser, hvilket er relevant ved brug med slagværktøj.

Tekniske data:

• Indvendigt gevind: G 3/8
• Længde: 54,7 mm
• Nominelt flow: 1.000 Nl/min
• Driftstryk (anbefalet): 10 bar
• Maksimalt tryk: 25 bar
• Væske- og omgivelsestemperatur: -20 °C til +80 °C
• Monteringsposition: enhver
• Flowretning: enhver

Praktiske bemærkninger for montør og mekaniker:

• Stikkets 360° rotation kombineret med 30° vridningsmulighed mindsker belastning på overgangsfittings og slangeender, hvilket forlænger komponentlevetiden i systemer med bevægelige værktøjer.
• Ved montage skal gevindforsegling (fx PTFE-tape eller pakningsmiddel) anvendes efter gældende praksis for at sikre tæt forbindelse ved G-gevind.
• Tjek at den nominelle gennemstrømning og maksimumtryk passer til det konkrete system og værktøj for at undgå tryktab eller overbelastning.

Kompatibilitet og anvendelsesmæssige forudsætninger:

• Designet til standard G 3/8-tilslutninger i trykluftinstallationer. Brug med tilhørende G 3/8-muffer eller nipler.
• Velegnet til brug i miljøer hvor temperaturer og tryk ligger inden for de angivne værdier (-20 °C til +80 °C, maks. 25 bar).

Identifikation: Producenten er EWO, produktnummer (MPN) 656.01.36, og varen er registreret under GTIN 4030875112122. Disse oplysninger er nyttige ved bestilling, reservedelsidentifikation og ved kontrol af kompatibilitet i dokumentation.

Konklusion: Dette drejningsled stik er udført i forniklet stål og konstrueret til at give rotationsfrihed og reducere mekaniske belastninger i trykluftsystemer, især ved brug med slag- og pneumatiske håndværktøjer. Overhold tekniske grænser for tryk og temperatur ved installation.
