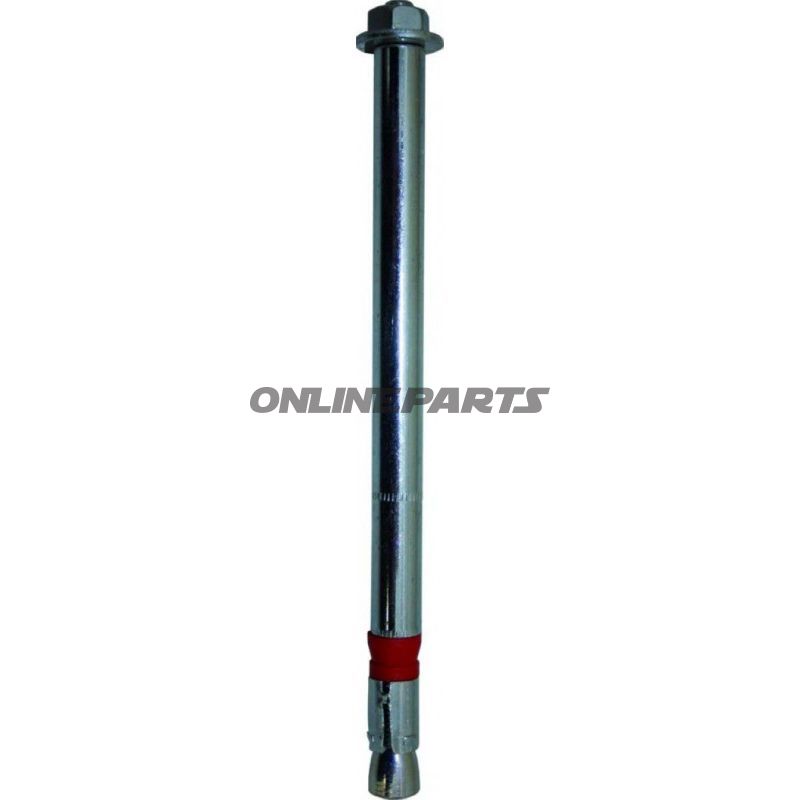

Dyvel B 12/100SZ (AB12/90) – gennemstiksanker til beton

Denne dyveltype, ofte benævnt "Dyvel 12/100 SZ-B" (GTIN 4043315042903, MPN 486.90.46), er et gennemstiksanker designet til medium til tunge forankringer i både revnet og ikke-revnet beton. Produktet er egnet til applikationer som stålsøjler, gelændere, maskin- og konsolophæng samt stilladsbeslag, hvor der kræves høje træk- og forskydningskapaciteter ved begrænsede aksiale og kantafstande.

Funktion

• Dyvelen fungerer som et gennemstiksanker: skruen trækkes til gennem fastgørelsesdelen, hvorefter den specialudformede hylse spreder sig i borehullet og låser i betonen.
• En plastisk sammentrykningsring sikrer vedvarende fastholdelse af den fastgjorte komponent mod underlaget og mindsker risiko for slør over tid.
• Systemets tredobbelte spredeprofil øger kontaktfladen i hylsen, hvilket giver høj bæreevne selv ved små kant- og akselafstande.

Materialer og egenskaber

• Hylsen er udført i en specialplast/metal-kombination (typisk rust- eller galvaniseret stål i kombination med formstøbt plast i pressringen) for at opnå både mekanisk styrke og varig fastholdelse. (Produktet leveres uden deklaration af yderligere legeringsoplysninger i de tilgængelige data.)
• Designet fokuserer på mekanisk spredning fremfor kemisk binding, hvilket giver hurtig installation uden hærdetid.
• Den plastiske presse-ring bevarer klemmekraften mod klemstyrker og termiske påvirkninger i normal brug.

Tekniske data (væsentlige mål)

• Borediameter: 12 mm
• Total længde: 180 mm
• Gevind: M8
• Borehuldybde: 80 mm
• Nødvendig forankringsdybde i beton: 70 mm
• Maximum fastspændingsstyrke på komponent: <100 mm
• Anbefalet moment ved tilspænding: 30 Nm

Kompatibilitet og anvendelsesvejledning

• Anvendes i borede huller i både revnet og ikke-revnet beton; egner sig til gennemstiksmontering hvor underliggende flanger eller plader trækkes tæt mod betonen.
• Vigtigt at overholde korrekt borediameter (12 mm) og forankringsdybde (70 mm) for at opnå de angivne bæreevner.
• Tilspændingsmomentet bør holdes omkring 30 Nm for at sikre korrekt spredning uden overspænding af gevindet eller hylsen.
• Kontroller altid at kant- og akselafstande opfylder projektkravene; systemets tredobbelte spredning øger tilladte belastninger ved små afstande, men projektets dokumentation bør følges.

Sikkerhed og normer

• Produktets tekniske beskrivelse nævner mulighed for overensstemmelse med ETA Option 1 (typegodkendelse), hvilket indikerer beregnede og testede præstationer i henhold til europæiske ankerkrav — bekræft specifik certificering ved leverandøren, hvis dokumentation er nødvendig for dit projekt.
• Overhold almindelige sikkerhedsprocedurer ved boring, rengøring af borehul og korrekt tilspænding. Brug passende personlige værnemidler ved montage.

Bemærkninger

• GTIN 4043315042903 og MPN 486.90.46 er integreret i produktbetegnelsen og kan bruges til at identificere præcis variant ved bestilling eller ved efterkontrol af leverandørdokumentation.
• Der foreligger ingen yderligere information om korrosionsklasse eller materialens præcise legering i de medfølgende data; vælg korrosionsbeskyttede varianter hvis anvendelsen er i udendørs eller korrosivt miljø.
