Klemme 1 øre 7,5-9,0 M MONTERING

Klemme (1-øre) til slanger og små rør, spændområde 7,5–9,0 mm

Beskrivelse og funktion

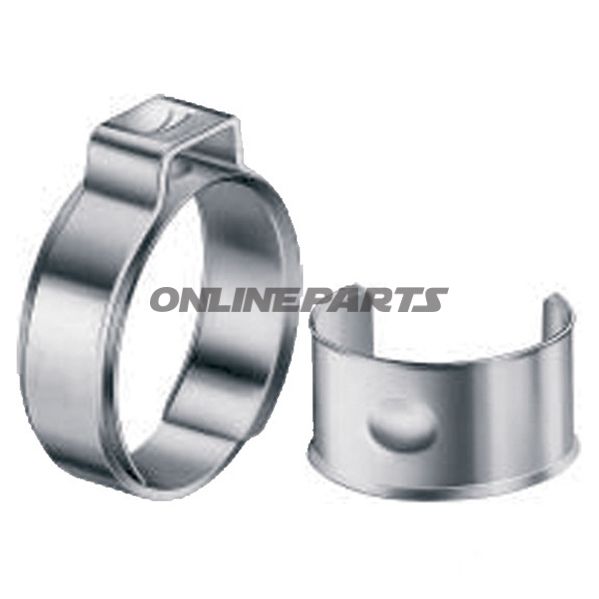

Denne 1-øre klemme (Oetiker-type med indsatsring) er designet til permanent tætning af fleksible slanger og små rør med lille diameter. Klemmen lukkes ved plastisk deformation af øret, så klemhullens omkreds reduceres og danner en tæt, kontinuerlig indbinding. Den påsættes typisk ved crimp-værktøj eller specialnæb og egner sig til applikationer, hvor en lav profil og sikker tætning er påkrævet.

Materiale og konstruktion

• Udført i rustfrit stål, hvilket giver korrosionsbestandighed og mekanisk stabilitet ved moderate temperaturer og vibrationspåvirkninger.
• Indsat ring (flange insert) er formet for at fordele trykket og forhindre, at slange eller materiale bliver skåret over af klemmen. Indsatsen overbygger også ørespalten, så tætningen bliver mere jævn rundt om omkredsen.
• Plastisk formning af øret fungerer som en synlig abbindekontrol: fuldstændig deformation viser korrekt lukning.

Tekniske data og dimensioner

• Spændområde (diameter): 7,5–9,0 mm
• Ydre dimensioner, ø x bredde: 9,5 x 7,0 mm
• Bredde (bånd): 7,0 mm
• Materiale: rustfrit stål (sølvfarvet)
• Type: 1-øre, stepless ear clamp (kontinuerlig indbinding efter sammentrækning)

Kompatibilitet og anvendelsesområder

Velegnet til små diameterapplikationer (fra cirka 2,9 mm ved brug af passende slanger), f.eks. brændstof- eller vakuumslanger, kølesystemer i små sammenhænge, hydrauliktilslutninger med lavt tryk og diverse bil- og motorcykelinstallationer, hvor pladsen er begrænset og en lav profil er ønskelig. Anbefalet til fagpersoner og mekanikere, der benytter korrekt crimpe- eller klemmende værktøj for at sikre forventet tætning og synlig kontrol af samlingens tilstand.

Fordele ved designet

• Indsat ring mindsker lokal trykpåvirkning og reducerer risikoen for cutter-effekt på slangen.
• Rustfrit stål sikrer mod korrosion i almindelige driftsmiljøer.
• Synlig deformation af øret gør kvalitetskontrol enkel ved inspektion.
• Lav profil efter lukning giver pladsbesparende montage i trange områder.

Identifikation

Produktets artikelnummer (MPN) er 467.23.82 og GTIN/varenummer er 15400022. Disse koder kan anvendes ved bestilling eller ved søgning i reservedelslister for at sikre korrekt delmatch.

Bemærkninger om montage

Brug passende crimp- eller klemmestyrke; overpresning kan beskadige slangen, mens utilstrækkelig deformation ikke sikrer tætning. Efter montering bør deformationen visuelt kontrolleres for at bekræfte fuld abbindelse.
