Indsatshylser 8/6

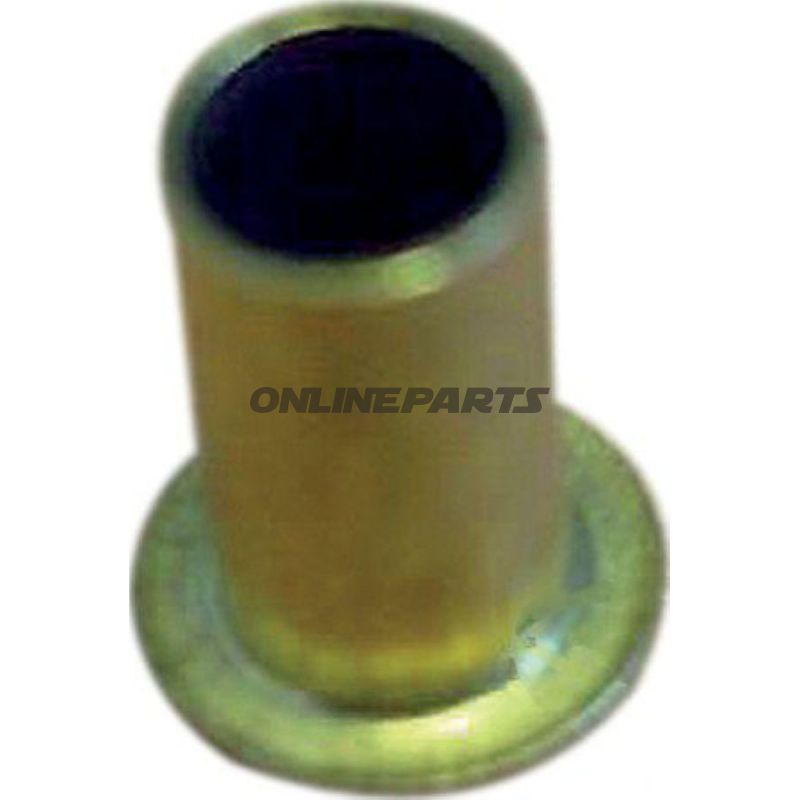

Indsatshylse 8/6 — forstærkningsindsats til lette DIN 2353-fittings

Produkt: Indsatshylser 8/6 fra Riegler (MPN: 650.09.12, GTIN: 4047322168830). Denne type indsatshylse fungerer som forstærkningsindsats til bløde eller tyndvæggede rør ved montering af fittings i den lette serie efter DIN 2353.

Funktion og anvendelse

• Hylsen indsættes i rørets indvendige diameter for at forhindre deformation ved pres- eller konusfittings og for at sikre korrekt tætning og mekanisk styrke.
• Anvendes typisk i hydraulik- og pneumatikanlæg, brændstof- og kølesystemer eller andre installationer hvor tyndvæggede rør (Rør OD 8 / 5 mm) tilsluttes koniske eller krimpede forbindelser.
• Designet til den lette serie i henhold til DIN 2353, så den passer til fittings og standarder i denne kategori.

Materiale og egenskaber

• Materialet er valgt til at give nødvendig stivhed uden at øge rørets stivhed i unødvendigt omfang. Typisk udføres denne type indsats i legeret stål eller tilsvarende metal med tilstrækkelig trykstyrke og slidbestandighed for hydrauliske anvendelser. (Producent: Riegler).
• Overfladefinishen er udført for at minimere korrosion og lette montering — typisk enten råt metal med beskyttende behandling eller galvanisk belægning afhængig af variant.
• Dimensionerne er optimeret til rør med ydre diameter 8 mm og indvendig cirka 5 mm, svarende til betegnelsen 8/6 i produktnavnet.

Kompatibilitet og montage

• Kompatibel med fittings og presværktøj designet til let serie DIN 2353. Ved montage placeres indsatshylsen i rørets munding, hvorefter fittingens konus eller presring monteres som normalt.
• Kontroller altid rørets indvendige diameter og godstykkelse før valg af indsats — denne variant er tiltænkt rør med specifik OD/ID-kombination (8/5 mm).
• For korrekt funktion skal følgende tolerancer overholdes: rørets indvendige dimension tæt på 5 mm og en ren, affaset kant for at undgå forkert seating.

Tekniske fordele

• Reducerer risikoen for lækage og mekanisk svigt ved montering af fittings i tyndvæggede rør.
• Forlænger forbindelsens holdbarhed ved at fordele belastninger og hindre lokal deformation.
• Standardiseret udførelse i overensstemmelse med DIN 2353 sikrer kompatibilitet med etablerede fittings og værktøj.

Identifikation

• Producent: Riegler.
• Varenummer (MPN): 650.09.12.
• GTIN: 4047322168830 — brugbart ved søgning, indkøb og lagerstyring.

Bemærkninger til brugeren

• Dette er en enkelt komponent beregnet til professionel montering; kontrol af rørdimensioner og korrekt værktøj er nødvendig for sikker og holdbar samling.
• Angivne dimensioner og serienavn (let serie, DIN 2353) bør matches med den aktuelle fittingsserie for at undgå fejlmontage.
