Blinkrelæ elektrisk JMP 12V 3 poler

Blinkrelæ, elektrisk JMP 12V, 3-polet – til standard- og LED-blink

Produktoversigt

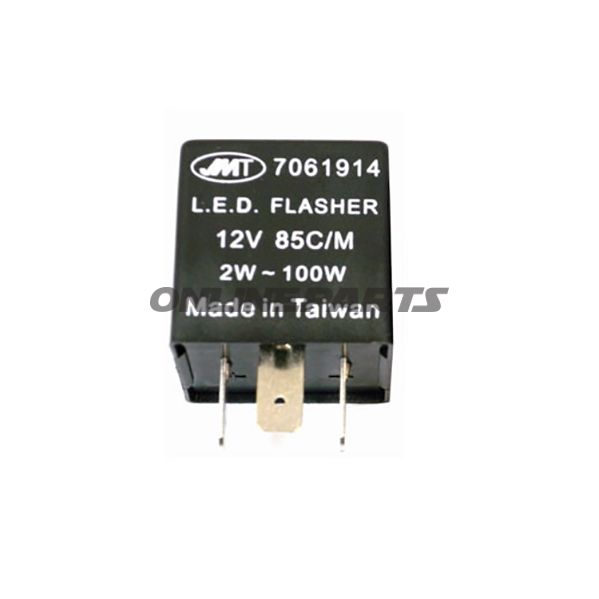

Dette er et elektronisk blinkrelæ fra JMP med 3-polet fladstikforbindelse, beregnet til 12 V-systemer. Relæet håndterer både traditionelle pærer og LED-blinkere inden for angivet effektområde og giver en stabil blinkfrekvens ved korrekt tilslutning.

• Brand: JMP (model angivet som MPN 706.19.14)
• GTIN: 4043981047196
• MPN: 706.19.14

Funktion og anvendelse
Relæets funktion er at styre blinklygternes tænd/sluk-mønster ved at levere afbrudt strøm til blinkkredsen med fast frekvens. Det er et elektronisk relæ, hvilket betyder, at blinkfrekvensen ikke afhænger af termiske eller mekaniske kontakter, men af elektronik indbygget i enheden. Dette sikrer ensartet blinkfrekvens under varierende belastning inden for relæets specificerede effektområde.

Elektriske tilslutninger og signalbetydning

• E (masse): Tilsluttes stel/negative batteriklemme.
• B (batteri): Konstant +12 V forsyning.
• L (switch): Signal fra blinkkontakt/indikator, som aktiverer relæet.

Tekniske egenskaber

• Driftstype: Elektronisk
• Nominalspænding: 12 V
• Effektområde/last: 2 W – 130 W (dækker både enkelte pærer og flere pærer i en standard blinkkrets samt mange LED-konfigurationer; sørg for at samle total strømbelastning ved montage)
• Blinkfrekvens: Cirka 85 blink pr. minut ved korrekt belastning
• Poltal/forbindelse: 3-polet fladstik (passer til standard 3-benet stik på mange motorcykler)

Materialevalg og konstruktion
Relæet er udført med elektroniske komponenter og kapsling designet til motorkøretøjsmiljø. Komponentvalg i et elektronisk blinkrelæ er typisk optimeret for termisk stabilitet og elektromekanisk holdbarhed; JMPs komponentudførelse sigter mod modstandsdygtighed overfor vibration og temperaturvariationer, som almindeligvis forekommer på motorcykler. Da dette er et elektronisk relæ, findes der ingen bevægelige, mekaniske kontakter, hvilket reducerer slid i forhold til ældre elektromekaniske varianter.

Kompatibilitet og anvendelsestips

• Designet til 12 V motorcykelinstallationer med standard 3-polet fladstik. Kontroller fysisk stiktype og pol-forbindelser før montering.
• Effektområdet betyder, at både traditionelle glødepærer og en række LED-løsninger kan fungere, men for LED-opsætninger med meget lav belastning kan ekstra modstande eller en kompatibel load-resistor være nødvendig for at opnå korrekt blinkfrekvens.
• Monter relæet på et tørt, vibrationsdæmpet sted med god elektrisk forbindelse til stel og sikr lav modstand i kabelforbindelserne.

Installation og sikkerhed
Følg fabrikantens eller køretøjets elektriske diagram ved udskiftning. Afbryd batteriet før arbejde på blinkkredsen. Kontroller polaritet og sikre forbindelser for at undgå kortslutning eller skader på elektronik. Hvis blinkfrekvensen er upræcis efter montering, undersøg belastningen i kredsen og eventuel jordforbindelse først.

Bemærkninger
Dette produkt identificeres med GTIN 4043981047196 og JMP MPN 706.19.14. Oplysninger om belastningsområde og blinkfrekvens er angivet af producenten og bør bruges som reference ved vurdering af egnethed til en given installation.
