Endemuffe 1.0X10MM JMP Pakke 5ST /768

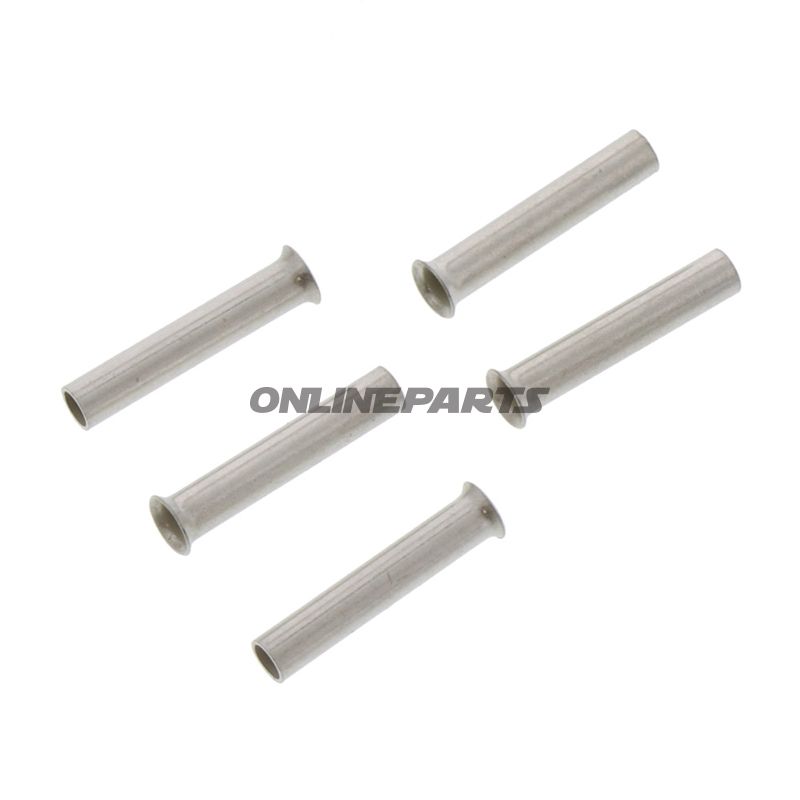

JMP uisoleret endemuffe 1,0 x 10 mm til ledningsender

Produktoversigt: Denne uisolerede endemuffe fra JMP (GTIN: 4043981274004, MPN: 158.01.85) er fremstillet til terminering af enkeltledere med tværsnit op til 1,00 mm². Den korte længde på 10 mm gør den velegnet til tætte installationer, hvor pladsen er begrænset, og hvor der ikke er krav om isolering eller krympeflex.

Funktion

Endemuffens primære funktion er at danne en kompakt, formstabil og elektrisk sikker afslutning på en afisoleret leder. Den muliggør en ensartet kontaktflade ved indsættelse i skrue- eller trykterminaler og reducerer risikoen for fiber- eller trådspredning, som kan føre til dårlig kontakt eller kortslutning.

Materialer og konstruktion

• Metalrør: Uisoleret, galvaniseret eller tinbelagt kobberlegering (typisk) for god elektrisk ledningsevne og korrosionsmodstand under normale miljøforhold.
• Ingen isolering: Produktet er bevidst uden plastisk isoleringshylster for at passe terminaler, hvor isolering ville forhindre korrekt fastspænding eller hvor isoleringen af ledningen allerede er sikret af korrespondende komponenter.
• Monteringslængde: 10 mm, hvilket giver tilstrækkelig klemmelængde i de fleste standardterminaler uden at øge krav til plads.

Tekniske detaljer

Produktet understøtter ledningstværsnit fra 0,5 mm² op til 1,0 mm². Ifølge producentens tekniske data (JMP) er muffen ikke lodded, ikke isoleret og uden varme-sammentrækningsrør. Disse egenskaber gør den simpel i brug og kompatibel med mange standardklemterminaler.

Anvendelse og kompatibilitet

Muffen anvendes typisk i elektriske forbindelser i motorcykler, på elektriske komponenter og i instrumentering, hvor en sikker og komprimeret lederafslutning er nødvendig. Den passer i standard skrue- og trykterminaler designet til 0,5–1,0 mm² ledninger. Da muffen er uisoleret, bør anvendelsen overvejes i forhold til omgivelsernes elektriske isolation og mekaniske krav — fx ved vibrationseksponerede eller fugtige miljøer kan supplerende beskyttelse være nødvendig.

Praktiske bemærkninger

• Montering sker ved at indsætte afisoleret leder i muffen og presse/klemme med egnet krympe- eller komprimeringsværktøj til endemuffer for at sikre korrekt mekanisk og elektrisk forbindelse.
• Da produktet er uisoleret, bør man sikre at terminalbokse eller efterfølgende isoleringsforanstaltninger forhindrer kortslutning.
• GTIN (4043981274004) og MPN (158.01.85) angiver samme JMP-del for entydig identifikation ved genbestilling eller reservedelssporing.

Brand: JMP — producentdata angiver disse tekniske egenskaber og mål. Produktet leveres i pakke, men kunder bør bekræfte pakningsenhed ved bestilling hos forhandleren.
