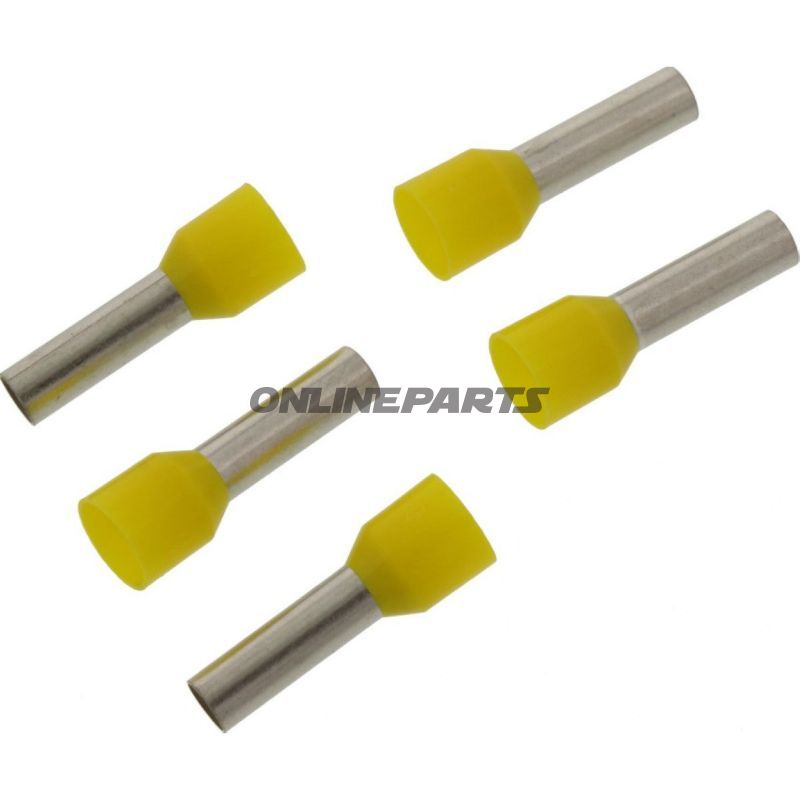

Endemuffe 16.0X12MM JMP Pakke 5 Stykker

Endemuffe 16 × 12 mm med plasthylster til elektriske forbindelser

Produkt: Endemuffe fra JMP (GTIN: 4043981273748, MPN: 158.01.57). Denne isolerede endemuffe er beregnet til at afslutte enkeltlederkabler og sikre en reproducerbar, mekanisk stabil og elektrisk korrekt kontaktflade ved kabelender.

Funktion og anvendelse
Endemuffen bruges til at beskytte og fastgøre blottede ledere før indsættelse i skrueterminaler, samlemuffer eller stik. Den omslutter lederens afisolerede kobber og fordeler tryk fra skruer jævnt over lederens tværsnit, hvilket reducerer risikoen for trådbrud og forbedrer kontaktens pålidelighed, især ved gentagen til- og frakobling eller vibrationseksponering. Den isolerende plasthylster forhindrer kortslutning mod nærliggende ledere eller metaldele.

Materialer og egenskaber

• Lederhylster: Kruppsmetal (elektrisk ledende metal) designet til at give god kontakt og minimal overgangsmodstand.
• Isolerende hylster: Plast (gul), som er formstabilt og elektrisk isolerende ved normale installationsforhold.
• Temperaturbestandighed: Op til -105 °C (angivet som temperaturresistens i tekniske data), hvilket sikrer stabilitet ved lave temperaturer; ved normale driftstemperaturer i køretøjer og maskiner er materialerne velegnede til formålet.
• Ikke krympe- eller loddetype – hylstrene er mekaniske endemuffer uden krympefunktion eller intern lodning.

Tekniske data og dimensioner

• Dimension: 16.0 × 12.0 mm (yder/indre design til lederafslutning).
• Egnet til tværsnit: op til 6,0 mm².
• Isoleret: Ja (gul plasthylster).
• Standard: Overholder DIN 46228 (yderligere reference i producentens data).
• Type: Endemuffe (end sleeve), ikke beregnet til lodning eller varmekrymp.

Kompatibilitet og anvendelsesområder
Velegnet til elektriske installationer på motorcykler, maskiner og i kabinetter hvor pladsen er begrænset, og hvor kabelender skal afsluttes sikkert før montage i terminalblokke eller stikdåser. Passer til flertrådede eller enkelttrådede ledere inden for det angivne tværsnit. Da hylstrene er isolerede, kan de anvendes i applikationer hvor isolationsafstand og beskyttelse mod kortslutning er vigtig.

Praktiske bemærkninger

• Ved montering anbefales korrekt afisolering, indsætning af hele lederens afisolede del i metalhylsteret og korrekt presning/krimpning med egnet krimpeværktøj for at opnå optimal mekanisk og elektrisk forbindelse.
• Farvekodningen (gul) indikerer typisk det anbefalede ledertværsnit i henhold til gængse farvekonventioner.
• Produktet leveres som multipakning fra producenten; antal i emballage kan variere efter leverandørens angivelse — kontroller i salgsdetaljen for det præcise antal i den konkrete leverance.

Identifikation: JMP endemuffe, MPN 158.01.57, GTIN 4043981273748. Brandet JMP er kendt for elektriske tilbehørsdele til køretøjer og industribrug, og denne artikel er udført i overensstemmelse med produsentens tekniske specifikationer (DIN 46228).
