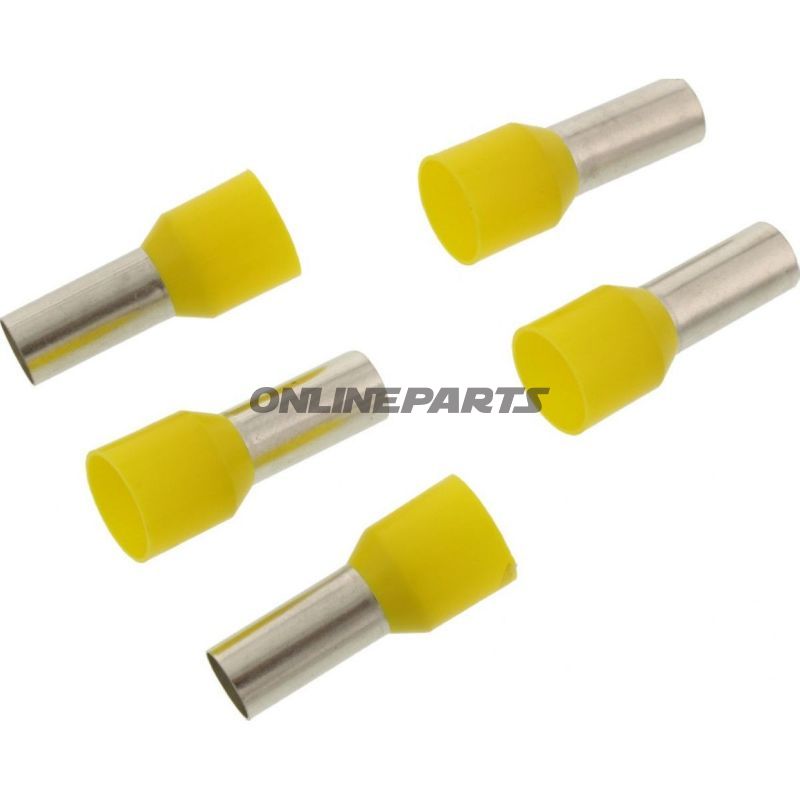

Endemuffe 25.0X16MM JMP Pakke 5 stykker

Endemuffe 25,0 x 16 mm til ledningsafslutning (isolering med plasthylster)

Produkt: Endemuffe fra JMP (MPN: 158.01.61, GTIN: 4043981273779). Denne type endemuffe er beregnet til elektriske ledninger, hvor man har behov for en isoleret, mekanisk stabil og standardiseret afslutning af en enkelt leder.

Funktion
Endemuffens primære funktion er at give en sikker og ensartet afslutning på en afisoleret leder, så tråde ikke flosser, og så der opnås god kontaktflade ved skrue- eller klemforbindelser. Den plasthylstrede konstruktion sikrer elektrisk isolation omkring metalsækken og beskytter mod kortslutning og mekanisk slid i monteringspunkter. Produktet følger DIN 46228, hvilket betyder at formen og dimensionerne er standardiserede til industriel anvendelse.

Materialer og egenskaber

• Metaldel: Presset metalrør som sikrer elektrisk kontakt og mekanisk fastholdelse af lederen. Metaloverfladen er udført for at give god ledningsevne og modstå korrosion under normale driftsforhold.
• Plasthylster: Isolerende kappe i gul plast, som beskytter mod kortslutning og giver farvekodning efter tværsnit. Plasten er valgt for elektrisk isoleringsevne og rimelig temperaturbestandighed under normal motorcykel-/maskininstallation.
• Temperaturbestandighed: Angivet driftstemperatur omkring -105 °C (angivet i teknisk data). Dette tal skal forstås i forhold til materialeegenskaber; ved valg til applikationer med høj varme bør installationsforhold og lokal temperatur vurderes.

Tekniske data og anvendelse

• Type: Endemuffe (end sleeve) med isolerende plasthylster.
• Egnet til ledningstværsnit: op til 25,0 mm² — dette er maksimal anbefaling for ledertværsnit for korrekt pasform og krimpning.
• Længde: 16,0 mm (total længde af metaldelen/enden inklusive plasthylster efter JMP's specifikation).
• Standard: Fremstillet efter DIN 46228, hvilket gør den kompatibel med standardiserede krimpe- og monteringsmetoder.
• Isoleret: Ja — med plastkappe.
• Antal poler: 1 (enkeltleder)
• Svejsede forbindelser: Nej (ikke beregnet til lodning som fast monteringsmetode).

Kompatibilitet og montering
Endemuffen er designet til at blive krampet med en passende crimp-tang eller presseværktøj til isolerede endemuffer. For korrekt elektrisk og mekanisk forbindelse skal man vælge en crimp-profil og kraft der matcher DIN 46228-kravene og ledertværsnittet. Farven (gul) svarer til standardiseret farvemarkering for dette tværsnit og gør identificering i bundter og samlinger nemmere for teknikere.

Brand og identifikation
Produktet leveres af JMP (MPN: 158.01.61). GTIN 4043981273779 kan anvendes til entydig vareidentifikation i lager- og indkøbssystemer.

Bemærkninger til brugere

• Kontroller altid, at lederens afisoleringslængde passer til endemuffens indgang før krimpning.
• Vælg korrekt krimpeværktøj og profiltang for at sikre holdbar forbindelse og for at undgå mekanisk svækkelse af lederen.
• Ved installering i områder med høje temperaturer eller vibrationspåvirkning bør applikationen vurderes for at sikre langtidsholdbarhed.

Tekniske data i produktets salgsinformation er inkluderet ovenfor; for yderligere tekniske spørgsmål vedrørende materialespecifikationer eller godkendelser kan JMP som producent kontaktes direkte ved oplysning af MPN 158.01.61.
