Endemuffe 35.0X16MM JMP Pakke 5 stykker

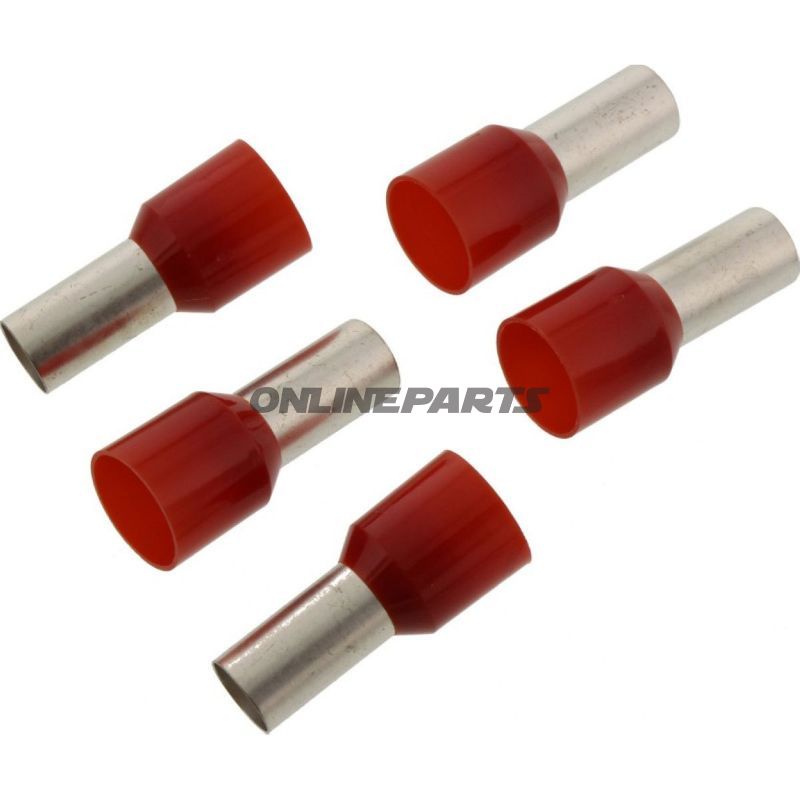

Endemuffe 35,0 x 16 mm med plasthylster til kabelsko (rød) — JMP

Produktoversigt
Denne endemuffe fra JMP (GTIN: 4043981273786, MPN: 158.01.62) er en isoleret kabeltterminal beregnet til afslutning af blødtråd eller flerlederkabler med tværsnit op til 35,0 mm². Den udfører den klassiske funktion som endestykke til afisolerede ledere, hvor metalhylsteret sikrer elektrisk forbindelse og plasthylsteret giver isolering og mekanisk beskyttelse.

Funktion og anvendelse

• Overfører lederens elektriske forbindelse fra ledning til skrue- eller klemmerkontakt ved montering i terminalblokke og klemmer.
• Hindrer at ledere flosser eller spreder sig ved tilkobling og forbedrer kontaktfladen for skrueterminaler og kabelsko.
• Isoleringen mindsker risiko for kortslutning og sikrer én fast, sikker fastklemning af ledning i elektriske systemer.

Materialevalg og egenskaber

• Metaldel: Preset kobberlegering eller lignende elektrisk ledende metal (standard i type endemuffer) for at sikre god ledningsevne og mekanisk stabilitet.
• Plasthylster: Farvet (rød) isolerende plast, som letter identifikation efter tværsnit og beskytter mod fremmedlegemer og fugt. Plastens temperaturbestandighed er angivet til -105 °C som en del af produktdata (angivet temperatur mod ekstreme lave temperaturer; driftsegenskaber ved omgivelsestemperatur er standard for isoleringsmaterialer).
• DIN 46228-kompatibel udførelse: Dimensioner og udformning følger DIN-standarden for endehylstre, hvilket sikrer kompatibilitet med standardiserede klemmer og montageværktøj.

Tekniske data (sammenfattet)

• Kendetegn: Isoleret endehylster (endemuffe)
• Egnet til ledertværsnit: op til 35,0 mm²
• Længde: 16,0 mm
• Isoleret: Ja
• Svejset lodning: Nej (ikke loddede forbindelser)
• Heat shrink: Nej
• Standard: DIN 46228

Kompatibilitet og montage

• Dimensionerne (35,0 mm² og 16,0 mm længde) gør denne endemuffe velegnet til robuste ledere i større strømkredse, eksempelvis hovedstrømsførende forgreninger, motorinstallationer og kraftfordelingspaneler.
• Passer til konventionelle terminalskruer og klemmer, når lederens afisoleringslængde matcher hylsterlængden.
• Monteres ved at indsætte afisoleret leder i metalhylsteret og presse/fæstne med korrekt dimensioneret krimpeværktøj for at opnå elektrisk og mekanisk forbindelse i henhold til gældende installationspraksis.

Pakkestørrelse og bemærkninger

• Produktnavnet omtaler en pakke med 5 stykker; bemærk at dette er emballageangivelse og ikke et teknisk egenskabselement ved komponenten.
• Brand: JMP — produktdetaljer og dimensioner er angivet af JMP under MPN 158.01.62.
• GTIN 4043981273786 kan anvendes ved søgning efter tilsvarende artikler eller ved lagerstyring.

Kvalitet og brugervejledning

• For optimal forbindelse anbefales korrekt krimpning med værktøj egnet til denne størrelse; en dårlig krimp kan give forhøjet overgangsmodstand og varmeudvikling.
• Kontroller efter montering at isoleringen ikke er beskadiget, og at hylsteret sidder fast uden ledende flader eksponeret.
• Overhold lokale installationsregler og aktuelle elektriske normer ved anvendelse.

Tekniske detaljer fra producenten er indarbejdet i beskrivelsen for at give mekanikere og motorcykelejere det nødvendige grundlag for korrekt valg og montage.
