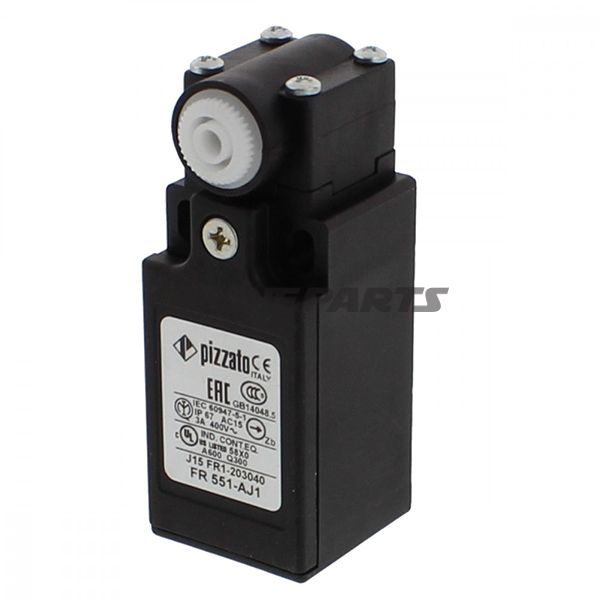

Grænseafbryder (endschalter) til løfteudstyr — Ravaglioli FR551A / 652.03.72
Type og anvendelse: Dette er en mekanisk grænseafbryder (på tysk ofte kaldet "Endschalter") beregnet til brug i løfteudstyr, især værkstedslifter fra Ravaglioli-serier som FR551A. Afbryderen registrerer endestillinger og stopper bevægelse når en kontaktposition nås; den anvendes typisk som sikkerheds- og positionsdetektor i løftemekanismer.
Funktion: Enheden fungerer som en sluttet/åben kontakt afhængig af aktiveringsstilling. Den leveres inkl. en rullearm som aktiveringsmekanisme, hvilket gør den velegnet til applikationer hvor et bevægeligt element skal flytte rullearmen for at skifte kontaktstatus. Når rullen påvirkes, omskifter afbryderen elektrisk forbindelse for styring eller afbrydelse af motor/aktuator.
- MPN: 652.03.72 — denne producentkode benyttes i reservedelslister og serviceoversigter for at identificere den præcise variant.
- Kompatibilitet: Designet til Ravaglioli-lifte og tilsvarende mekaniske systemer der bruger samme monterings- og aktiveringsprincip. Kontrollér fysisk mål og monteringsmetode mod eksisterende installation ved reservedelsudskiftning.
Materiale og konstruktion: Kabinettet og ydre dele er fremstillet i plast (Kunststoff). Plastkonstruktionen reducerer vægt og modvirker korrosion sammenlignet med ubehandlede metaldele, men kræver hensyntagen til omgivende temperatur og kemisk påvirkning ved installation. Rullearmen er konstrueret til mekanisk kontakt med bevægelige komponenter og er dimensioneret til typiske værkstedsbrug.
Dimensioner og monteringsmål: Ydre mål: 80 x 30 x 31 mm (L x B x H). Disse mål er vigtige ved udskiftning, da grænseafbryderen ofte skal passe ind i eksisterende beslag eller holder. Kontroller at rullearmens bevægelsesområde og fastgørelseshuller svarer til din applikation før montering.
Tekniske overvejelser ved udskiftning:
- Tjek elektriske forbindelser og kontaktkonfiguration (NO/NC) i dit system for at sikre korrekt funktion efter installation.
- Kontroller, at rullearmens mekaniske bevægelse ikke overstiger fabrikantens anbefalinger for at undgå for tidlig slitage.
- Materialevalget (plast) giver god modstandsdygtighed mod fugt, men undgå direkte udsættelse for opløsningsmidler eller stærkt varme miljøer uden yderligere beskyttelse.
Identifikation i reservedelslister: Produktbetegnelsen nævner Ravaglioli FR551A og MPN 652.03.72 — ved bestilling eller søgning i deleregistre brug disse koder for at sikre korrekt del. GTIN er ikke angivet i de tilgængelige data.
Egnet brugergruppe: Beskrivelsen henvender sig til teknikere, mekanikere og erfarne motorcykelejere/værkstedspersonale, som skal vurdere pasform, elektriske krav og mekanisk holdbarhed ved udskiftning eller service af løfteudstyr.
Bemærk: Levererens oplysninger angiver plastmateriale og medfølgende rulle; ved tvivl om kompatibilitet anbefales fysisk kontrol af monteringsmål og kontakttype før køb eller installation.
