Forstærker installationskit 10 mm² inklusive højttalerkabel

Forstærker installationskit 10 mm² med højttalerkabel — strøm- og signalkabler til bil/motorcykelinstallation

Produkt: Forstærker installationskit 10 mm² inklusive højttalerkabel fra ACV (MPN: 194.08.67, GTIN: 4026724301106). Sættet er sammensat til standardinstallationer af effektforstærkere i køretøjer, hvor strømføring op til ca. 40 A forventes.

Funktion

• Leverer korrekt strøm- og signalføring mellem batteri, forstærker og højttalere.
• Indeholder både strømkabler, sikringsholder med sikring, fjernstyringskabel, RCA-signalkabel og højttalerkabel — så de nødvendige kabler til normal montering er samlet.
• AGU-sikring beskytter installationen mod kortslutning nær batteriet, når den monteres i henhold til anbefalet afstand til +12 V tilkoblingspunkt.

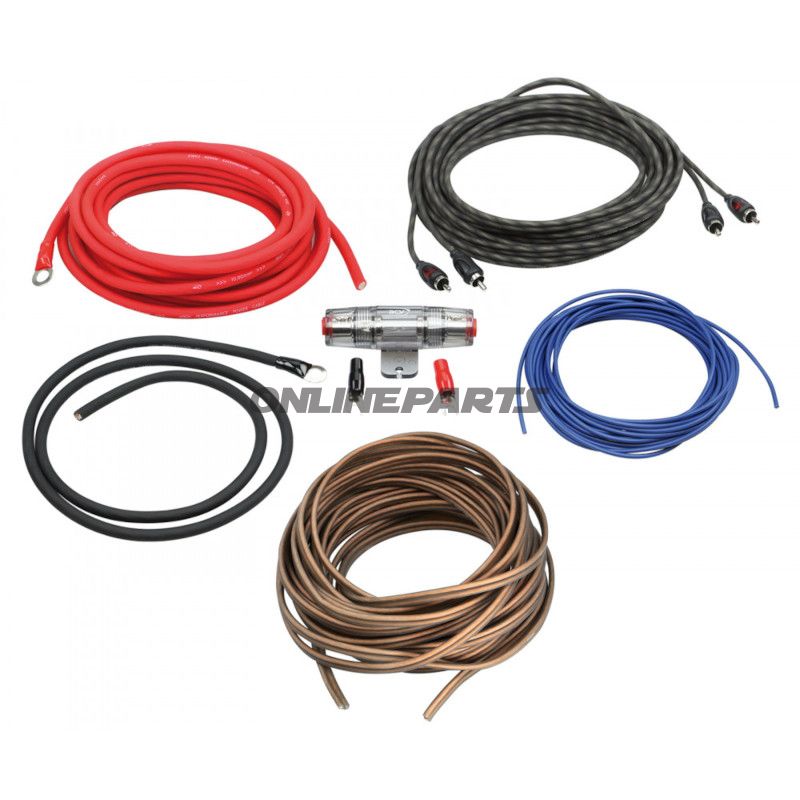

Indhold og længder

• Strømkabel 10 mm² (rød): 5 m
• Strømkabel 10 mm² (sort): 1 m (jord/masse)
• Højttalerkabel 1,5 mm²: 10 m
• AGU-sikringsholder (guld) med AGU 40 A sikring (guld)
• RCA-kabel (signal): 5 m
• Fjernkabel (blå): 5 m
• Gaffel- og ringkabelsko (forberedt/prekrympe): 2 gaffel, 2 ring

Materialer og egenskaber

• Strømkabler: CCA-konstruktion (kobberbelagt aluminium). CCA giver lavere vægt og lavere materialeomkostning end fuldt kobber, men har højere modstand pr. tværsnitsareal. Kabeltværsnittet er 10 mm² og er dimensioneret til installationer med maksimalt omkring 40 A belastning — vær opmærksom på spændingsfald ved længere kabellængder.
• Højttalerkabel: 1,5 mm² flertrådet leder, beregnet til almindelige højttalerinstallationer. Mindre tab ved korte/almindelige køretøjsinstallationer; til lange eller høj-effekt anlæg bør større tværsnit overvejes.
• Sikringsholder og AGU-sikring: Metalbelagt (guldfarvet) udførelse for korrosionsmodstand og god kontakt; monteres tæt på batteriets +12 V tilkobling i overensstemmelse med anvisningen (maks. 10 cm kabellængde fra trykpunkt til sikring).
• RCA- og fjernkabel: standard uafskærmet/simpel konstruktion til signaloverførsel og fjernstyresignal for forstærker.
• Koblingssko: præ-krympede ring- og gafkabelsko for hurtig og sikker forbindelse til batteri og jordpunkt.

Anvendelsesnoter og montering

• Placer AGU-sikringen maksimalt 10 cm fra batteriets +12 V punkt (trykpunkt) for at begrænse ubeskyttede kabelstykker.
• Ved længere afstande mellem batteri og forstærker vil spændingsfald kunne påvirke ydeevnen; overvej større tværsnit eller kortere kabelvej ved installationer med høj belastning.
• CCA-ledere har højere resistans end rent kobber — ved tvivl om varmeafgivelse eller maksimal ydelse anbefales brug af større tværsnit eller fuldt kobberkabel.
• Sørg for sikre jordforbindelser og korrekt krympning/tilspænding af kabelsko for at undgå varmeudvikling ved kontaktpunkter.

Kompatibilitet

• Sættet er rettet mod standard 12 V bil- og motorcykelinstallationer til forstærkere med et strømforbrug op til cirka 40 A.
• RCA- og fjernkabel er kompatible med typiske linjeudgange og remote-indgange på eftermarkedets hovedenheder og forstærkere.

Valgfrie alternativer

• Forskellige højttalerkabler (typer og dimensioner) og alternativer til RCA-kabler er angivet som ekstra muligheder (fx højttalerkabel 2×0,75 mm, 2×1,5 mm, 2×2,5 mm, 2×4,0 mm samt flere TYRO cinch-kabler med og uden remote-kabel). Disse kan vælges hvis større tværsnit eller anden udførelse ønskes til specifikke installationer (referencenumre angivet i leverandørmaterialet).

Praktisk information

• Brand: ACV (integreret i produktets dokumentation som producent af kittet; MPN: 194.08.67).
• GTIN: 4026724301106 — nyttigt ved søgning efter kompatibilitet og reservedelsidentifikation.

Dette kit leverer de grundlæggende kabler og tilbehør til standard montering af en enkelt effektforstærker i køretøjer. Vurder altid kabeldimension i forhold til effektkrav og afstand for at sikre korrekt funktion og undgå overbelastning.
