Forstærker installationskit 20 mm² inklusive højttalerkabel

Installationskit til forstærker 20 mm² med inkluderet højttalerkabel

Dette installationskit fra ACV (GTIN: 4026724301205, MPN: 194.08.68) er sammensat til montering af en effektforstærker i køretøj eller på motorcykel, hvor der kræves et centralt strømtilførselssæt og højkvalitets højttalerkabler. Kittet dækker de grundlæggende kabler og terminaler, der normalt bruges ved standardinstallationer op til ca. 60 A belastning.

Funktion

• Kittet leverer primærstrøm (+12 V) og jordforbindelse til forstærkeren samt fjernstyringsledning (remote) og højttalerkabel til tilslutning af load/udgange.
• AGU-sikringsholderen medfølger for at beskytte installationskredsen tæt på batteriet, hvilket er vigtig praksis for at begrænse risiko ved kortslutning.
• Fjernkablet (remote) giver mulighed for at tænde og slukke forstærkeren fra bilens hovedenhed eller styreenhed.

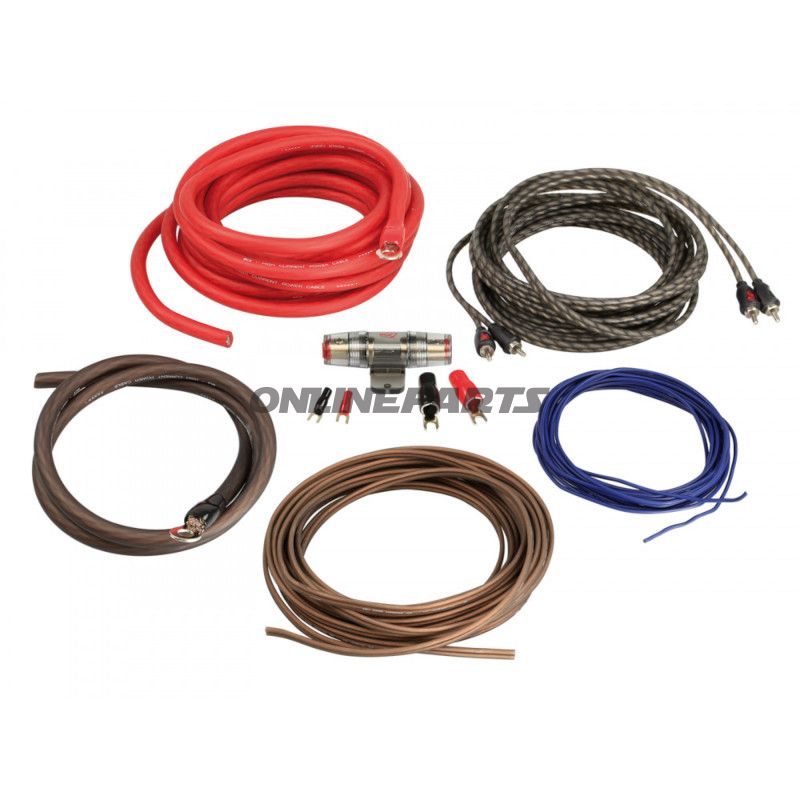

Indhold og dimensioner

• Strømkabel 20 mm² (rød): 5 m — hovedstrøm fra batteri til forstærker.
• Strømkabel 20 mm² (sort): 1 m — kort jord/returkabel ved enheden.
• Højttalerkabel 2 x 2,5 mm²: 10 m — til højttalerudgange fra forstærker.
• AGU-sikringsholder (guld) og AGU-sikring 60 A (guld).
• Fjernkabel (blå): 5 m — remote tændledning.
• Gaffelbeslag (2 stk.) og ringkabelsko, for-krymperede (2 stk.).

Materiale og tekniske egenskaber

• Strømkablerne er i CCA-kvalitet (kobberbelagt aluminium). CCA giver lavere vægt og lavere materialeomkostning end rent kobber, men har højere elektrisk modstand pr. tværsnitsareal. Kablets 20 mm² tværsnit i CCA er valgt til at opretholde acceptabel spændingsfaldsmargin ved strømforbrug op til ca. 60 A ved korte til mellem-lange kabellængder.
• Højttalerkablerne er angivet som 2 x 2,5 mm², et praktisk tværsnit for mellemstore højttalere og korte afstande i køretøjer; tilbyder lavere dæmpning og bedre strømlevering end tyndere ledere.
• AGU-sikringen er placeret i holder tæt ved batteriets +12 V-trykpunkt — anbefalet max kabelafstand fra batteriets trykpunkt til sikring er 10 cm for at minimere eksponering af usikret ledning.

Kompatibilitet og anvendelse

• Kittet er velegnet til standard bil- og motorcykelinstallationer, hvor forstærkeren trækker op til ca. 60 A. Ved højere effektbehov eller meget lange kabeltræk bør dimensionering og materiale (f.eks. rent kobberkabler) genovervejes.
• Fjernledningen og de medfølgende terminaler passer til de fleste eftermarkedsforstærkere og hovedenheder med remote output.

Valgfrie kabler og tilbehør

• Alternativt højttalerkabel i flere tværsnit og farver: 2 x 0,75 mm² (varenr. 51-275-010), 2 x 1,50 mm² (51-215-010), 2 x 2,50 mm² (51-225-010) og 2 x 4,00 mm² (51-240-015).
• Cinch/RCA kabler i flere længder og udførelser: Y-kabler, 30 cm eller 5 m varianter, samt version med indbygget fjernbetjeningskabel (varenr. 30.4970-102, 30.4970-201, 30.4970-500, 30.4970-501).

Praktiske monteringsnoter

• Sikring skal monteres nær batteriets +12 V-udtag (maks. 10 cm kabel mellem batteri og sikring) for korrekt beskyttelse af hovedkablet.
• Ved brug af CCA-kabel anbefales gode mekaniske og korrosionssikre forbindelser (krympekoblinger eller svovlfri lodning) og korrekt krympering af ringkabelsko for at sikre lav overgangsmodstand.
• Kontroller spændingsfald ved maksimal belastning ved lange kabeltræk; overvej større tværsnit eller rent kobber ved behov for lavere modstand.

Produktet leveres under mærket ACV (MPN 194.08.68, GTIN 4026724301205). Beskrivelsen afspejler de faktiske komponenter i sættet og relevante monteringshensyn for mekanikere og erfarne motorcykelejere, der håndterer eftermarkedsinstallation af forstærkere.
