Forstærker installationskit 35 mm² inklusive højttalerkabel

Forstærker installationskit 35 mm² med højttalerkabel – komplet kabelsæt til bil-/motorcykelinstallationer

Brand: ACV. MPN: 194.08.69. GTIN: 4026724134995.

Dette installationskit er designet til tilslutning af en ekstern effektforstærker i køretøjer, hvor der kræves en enkeltstrømsforsyning op til cirka 150 A. Sættet omfatter de nødvendige strømkabler, højttalerkabler og tilbehør til en standardinstallation, inklusive sikringsholder og 150 A sikring, så kabelføringen kan udføres korrekt og med de korrekte forbindelser.

• Funktion: Leverer primært 12 V strømforbindelse fra batteri til forstærker samt signal- og højttalerforbindelser. Inkluderer også fjernledning til at tænde/standby-styreforstærkeren via hovedenhedens fjernsignal.
• Anvendelsesområde: Installation af en enkelt effektforstærker i biler eller motorcykler, hvor der er behov for en robust strømkabelledning op til 150 A belastning.

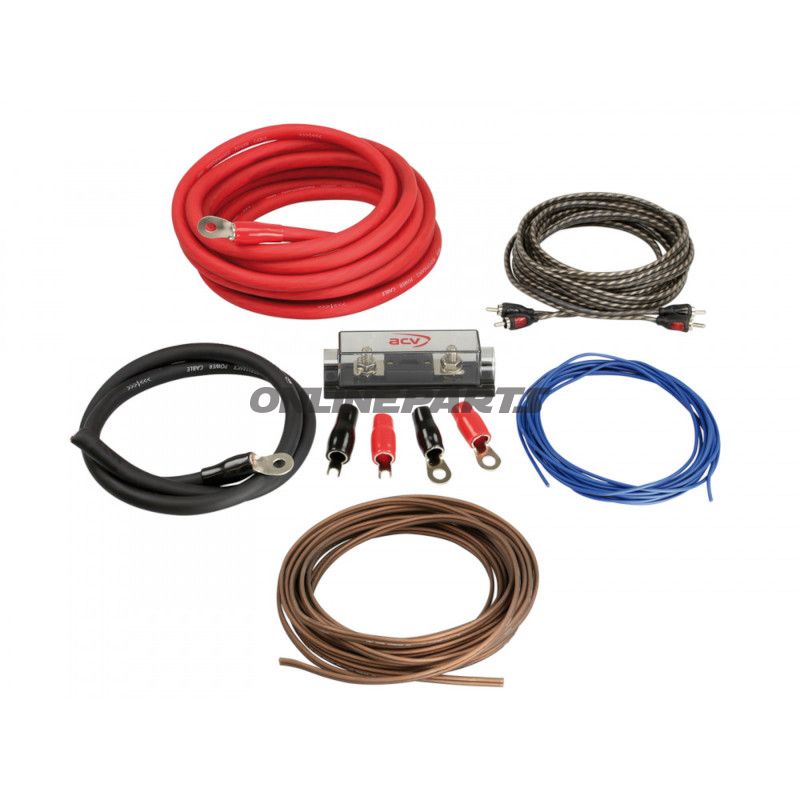

Indhold i sættet

• Strømkabel 35 mm² (rød): 5 m
• Strømkabel 35 mm² (sort): 1 m (jord/masse)
• Højttalerkabel 2 × 2,5 mm²: 10 m
• Anlægs sikringsholder: 1
• Anlægs sikring 150 A: 1
• RCA-kabel: 5 m
• Fjernkabel (blå): 5 m
• Gaffelsko (forked terminals): 2
• Øje-terminaler (ring terminals) for kabelsko: 2
• Ringkabelsko forudkrympet: 2

Materialer og tekniske egenskaber

Strømkablerne er udført i CCA (kobberbelagt aluminium). CCA-konstruktion giver et lavere materiale- og vægtalternativ til massivt kobber, men har højere elektrisk modstand pr. tværsnit end ren kobberleder. Derfor er kabeltværsnittet på 35 mm² valgt for at opretholde acceptabel spændingsfalds- og strømkapacitet ved belastninger op til ca. 150 A i korte til moderate længder. Isoleringen er beregnet til køretøjsbrug og almindelige temperatur-/slidforhold i installationsrum.

Højttalerkablet på 2 × 2,5 mm² er beregnet til at føre højttalersignal fra forstærker til højttalerenheder. RCA-kablet til signalførsel er 5 m og egner sig til almindelige kilde-til-forstærker-forbindelser i køretøjer. Fjernledningen (blå) bruges til at aktivere forstærkerens standby-indgang fra hovedenheden.

Monterings- og installationsbemærkninger

• Placér sikringsholderen tæt på batteriets +12 V trykpunkt; anbefalet maksimal afstand for sikringsmontering er cirka 10 cm fra batteriets positive pol for at begrænse ubeskyttede kabelstykker.
• Sort 1 m jordkabel er beregnet til sikker og kort forbindelse til chassis/masse; sørg for ren, malingsfri kontaktflade.
• Ved lange kabeltræk eller højere belastninger bør man overveje kortere strømkabelruter eller større lederareal for at minimere spændingsfald.
• CCA-ledere kræver korrekt dimensionerede terminaler og solid krympning/skrueforbindelse for at sikre lav modstand i forbindelse.

Valgfrit højttalerkabel og ekstra RCA-varianter

ACV tilbyder alternative højttalerkabler i forskellige tværsnit og farver, hvis applikationen kræver andet område eller fleksibilitet:

• 2 × 0,75 mm², 10 m – varenr. 51-275-010
• 2 × 1,50 mm², 10 m – varenr. 51-215-010
• 2 × 2,50 mm², 10 m – varenr. 51-225-010
• 2 × 4,00 mm², 10 m – varenr. 51-240-015

Desuden findes flere Cinch/RCA-kabler i økonomilinjen med og uden fjernbetjeningsledning (eksempelvis varenr. 30.4970-500 og 30.4970-501) samt Y-adaptervarianter.

Kompatibilitet og praktiske råd

Sættet er velegnet til de fleste standard bil- og motorcykelforstærkere med krav om op til ca. 150 A forsyning. Tjek altid forstærkerens anbefalede minimum TVÆRSNIT og sikringsstørrelse. For installationer med højere strømbehov, lange føringslængder eller krævende lydsystemer anbefales en vurdering af kabeltværsnit og eventuel brug af massivt kobberleder for at reducere spændingsfald.

ACV (MPN 194.08.69, GTIN 4026724134995) leverer dette kit som en færdigpakke med de mest almindeligt nødvendige komponenter til at gennemføre en sikker og funktionel tilslutning af en forstærker i køretøjssammenhæng.
