Støjreducerende jordbånd 350 mm

Støjreducerende jordbånd 350 mm til jordforbindelse og afstivning

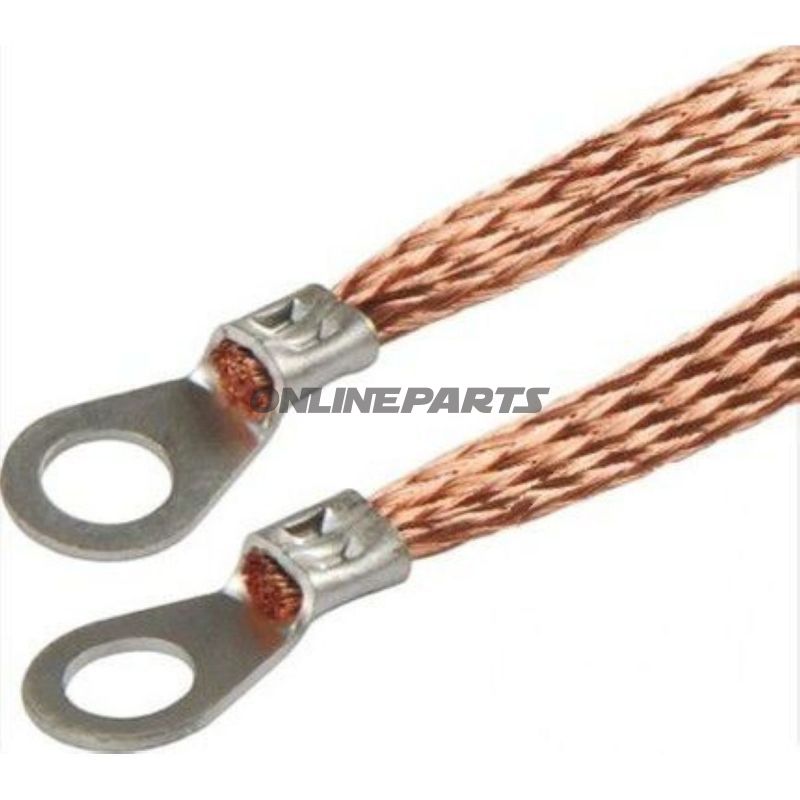

Produktoversigt: Dette støjreducerende jordbånd (GTIN: 4026736038458, MPN: 155.36.68) er et fladt kobberbånd med ringformede, uisolerede kabelsko presset på begge sider. Det er beregnet til at skabe lavimpedant elektrisk forbindelse mellem karrosseri, chassisdele eller skærme og jordpunkt for at reducere elektromagnetisk støj og sikre stabil jordforbindelse i køretøjer.

• Materiale: Massivt kobber – god elektrisk ledningsevne og korrosionsbestandighed i almindelige bil- og motorcykelmiljøer.
• Tværsnit: 8 mm² – dimensioneret til at give lav modstand ved signal- og jordstrømme.
• Længde (hulafstand): 350 mm – afstand mellem de to monteringshuller.
• Huldiametre: 6,2 mm og 8,3 mm – to størrelser for fleksibel montering på forskellige bolte eller jordpunkter.
• Bredde: 10 mm.
• Tykkelse: 1 mm.

Funktion og anvendelse: Jordbåndet fungerer som en lavimpedant forbindelse, der leder uønskede støj- og signalforsyninger fra karrosseri og metaldele til chassisjord. De formpressede ringtunger i hver ende muliggør sikker fastgørelse til skrue- eller boltfæste uden brug af yderligere kontaktdele. Typiske anvendelser omfatter afblæsning af EMI, tilbageføring af signaljord og sikring af potentialudligning mellem komponenter i køretøjets elektriske system.

Materialevalg og egenskaber: Kobber er valgt for sin høje elektriske ledningsevne og mekaniske formbarhed. Båndets flade udformning sikrer stor kontaktflade mod chassisoverflader, hvilket reducerer overgangsmodstand. De uisolerede ringtunger er krympede/pressede direkte på båndet, hvilket giver en robust mekanisk forbindelse og minimal kontaktmodstand. Overfladen kan kræve almindelig korrosionsforebyggelse i aggressive miljøer (salt, fugt) afhængig af installationsforhold.

Montering og kompatibilitet: De to forskellige huldiametre giver mulighed for montering på standard bolte/boltehuller i biler og motorcykler. Monteringsanvisning:

• Rens kontaktflader for maling, lak og korrosionsprodukter for at sikre god metal-til-metal kontakt.
• Placer båndet, så kontaktfladen er plan mod chassiset, og fastgør med passende møtrik/skrue.
• Stram til med passende moment for at undgå løse forbindelser; kontroller visuel og elektrisk kontakt efter montering.

Tekniske fordele for værksteder og mekanikere: Dette jordbånd kombinerer enkel montering med lav elektrisk modstand og fleksibilitet til at tilpasse sig vibrations- og bevægelsespåvirkede områder. De præformede ringtunger eliminerer behovet for separate terminaler og reducerer antallet af kontaktpunkter.

Identifikation: Produktet sælges under MPN 155.36.68 og kan identificeres via GTIN 4026736038458. Der er ikke angivet et brandnavn i produktdataene; MPN og GTIN er nyttige ved bestillings- og lagerstyring.

Bemærkninger: Dimensionerne angivet (tværsnit, længde, bredde, tykkelse og huldiametre) er vigtige ved valg af montagested og fastgørelseselementer. Fjern beskadigede eller korroderede kontaktflader før montering for at opnå den angivne elektriske ydeevne.
