ERMETO SKÆRERING DPR 22 L

Skærering til rør, ERMETO DPR 22 L — til hydrauliske og beskrevne rørforbindelser

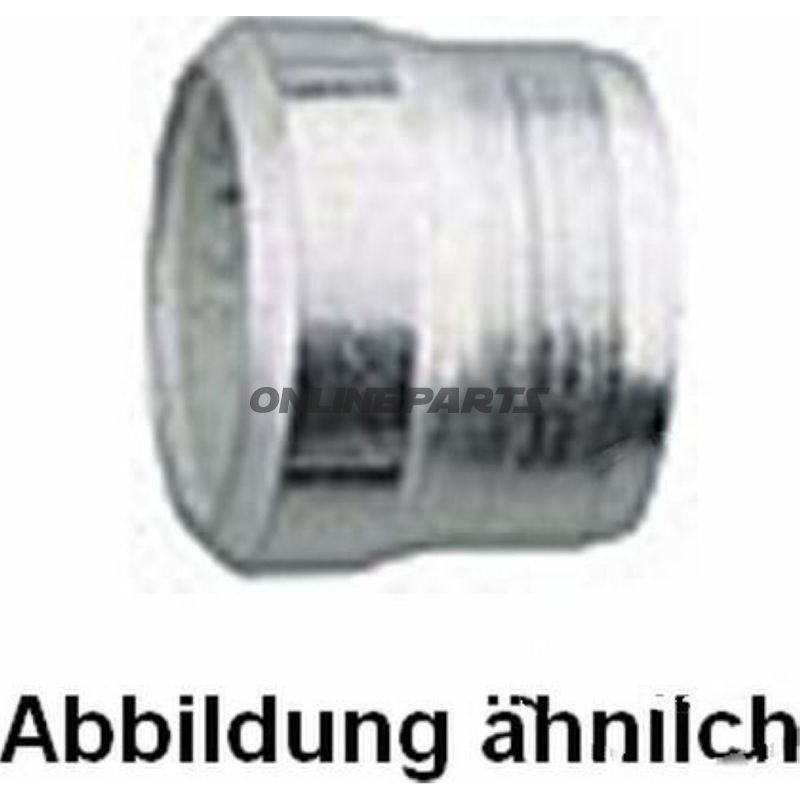

Produkt: ERMETO skærering DPR 22 L fra Riegler (MPN 650.16.70, GTIN 4047322167826).

Denne skærering er en præcisionskomponent beregnet til tætning og mekanisk fastholdelse af rør i koniske eller flangemontager i hydraulik- og trykledninger. Den anvendes typisk sammen med passende fittings i ERMETO-systemet, hvor ringens skærekant skærer ind i rørets yderside og danner en metaltætning under tilspænding.

• Materiale og overflade: Galvaniseret stål. Galvaniseringen beskytter mod korrosion på overfladen og giver en robust, men ikke dekorativ, finish egnet til industrielle miljøer.
• Dimensioner: Egnet til rør med ydre diameter 22 mm. Ringens funktionslængde (Længde 1) er 11,0 mm.
• Tryk: Rated til 160 bar under korrekte montageforhold og i kombination med kompatible fittings og rørtyper.

Funktion og anvendelse

Skæreringen skaber tætning ved mekanisk indgreb i rørets overflade, når den komprimeres af et tilhørende fittingshus. Kompressionen foreskrives at ske med korrekt moment og i overensstemmelse med producentens anvisninger for ERMETO-systemet. Produktet er egnet til faste installationer i både stationære og mobile hydrauliksystemer, hvor rørforbindelser kræver en pålidelig metal-til-metal-tætning.

Kompatibilitet og montage

• Designet til at fungere sammen med ERMETO- og lignende fittings, der accepterer DPR 22 L skæreringer. Sørg for at anvende fittings, der matcher ringens dimensioner og materiale.
• Rørmateriale og vægtykkelse påvirker tætningens effektivitet — kontrollér at rørtype og -væg er kompatibel med en skærering, der skærer ind i ydersiden af røret.
• Montageprocedurer: rengør rørender, kontroller rørets rundhed og afgratning, indsæt skærering korrekt i fittingshuset, og tilspænd efter gældende momenttabeller. Forkert montering kan føre til lækager eller beskadigelse af rør og ring.

Tekniske fordele og overvejelser

• Galvaniseret stål giver en god kombination af styrke og korrosionsmodstand til industrielle miljøer.
• Den specificerede trykgrænse (160 bar) angiver passende anvendelsesområde under forudsætning af korrekte montageforhold og kompatible komponenter.
• Kort funktionslængde (11,0 mm) gør ringen velegnet til fittings med begrænset indbygningsdybde, men kræver nøjagtig positionering ved montering.

Identifikation

Produktet markeres og sælges under Riegler. Brug MPN 650.16.70 og GTIN 4047322167826 ved bestilling eller ved forespørgsel for at sikre korrekt variant og sporbarhed.

Sikkerhed og vedligehold

Ved service og genmontage skal man altid følge hydrauliksystemets afspærrings- og trykaflastningsprocedurer. Udskift skæreringen ved mistanke om deformation eller korrosion; en beskadiget ring kan kompromittere tætningen og føre til lækager ved drift ved højere tryk.
