ERMETO-FORBINDELSE 15 mm R1/2

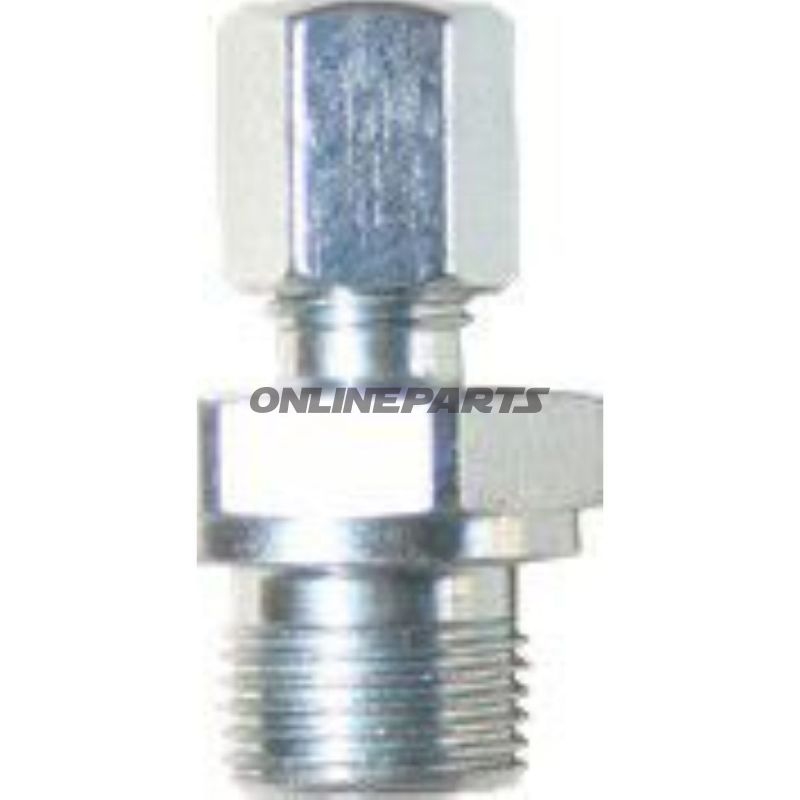

Ermeto-forbindelse 15 mm med R 1/2 udvendigt gevind (lige, mandlig)

Produktbeskrivelse: Denne Ermeto-forbindelse fra Riegler (GTIN 4047322168014, MPN 650.12.25) er en lige, mandlig stud-forbindelse med konisk udvendigt gevind efter ISO 7/1 (R 1/2). Forbindelsen er beregnet til brug i olie- og hydraulikledninger hvor et 15 mm rør skal tilsluttes til gevindtilslutninger med konisk R-tråd.

Funktion: Forbindelsens primære funktion er at skabe en tæt og mekanisk stabil overgang mellem en 15 mm rørledning og en gevindtilslutning med R 1/2 konisk tråd. Den anvendes typisk i faste installationer, hvor rørenden presses eller fastgøres i forbindelseens rørstykke, og gevinddelen skrues i en modpart med tilsvarende R 1/2 indvendigt gevind. Konstruktionen sikrer både mekanisk fastholdelse og tætning når korrekt monteret.

• Materiale og overflade: Fremstillet i galvaniseret stål. Galvaniseringen beskytter mod overfladekorrosion i almindelige miljøer og giver en hård overflade, som tåler mekanisk belastning under montering.
• Gevind: Udvendigt konisk gevind efter ISO 7/1 (R 1/2). Konisk R-gevind kræver korrekt tætning (f.eks. gevindtape eller passende pakmateriale) og korrekt tilspændingsmoment for at opnå optimal tæthed.
• Rørdimension: Til rør med udvendig diameter (OD) 15 mm. Forbindelsens rørstykke er dimensioneret til denne rør-OD og bør matches med rør af korrekt gods og tolerancer.
• Tryk: Angivet for anvendelse ved op til ca. 315 bar under forudsætning af korrekt montering og kompatible komponenter i systemet. Den faktiske arbejdstrykgrænse i en samlet installation afhænger af rørmateriale, samlingstype og øvrige komponenter.
• Mål: Længde 1 (total længde til gevind/kontramøtrik): 44 mm; Længde 2 (rørindstiks-/holdersektion): 14 mm.

Anvendelsesområder og kompatibilitet: Egnet til hydraulik- og trykluftinstallationer samt olie- og smøresystemer, hvor stive eller formstøbte rør (15 mm OD) skal tilsluttes til et R 1/2 gevind. Kompatibilitet forudsætter, at modpartens gevind er konisk R (ISO 7/1) og at arbejdstrykket i systemet ikke overstiger systemets beregnede grænser. Anvend ikke i aggressive kemiske miljøer uden yderligere korrosionsbeskyttelse.

Montering og forholdsregler: Monteringsanvisninger fra producenten bør følges. Brug af egnet tætning på gevind (gevindtape eller egnet pakmateriale) anbefales. Tilspændingsmoment skal være passende for materialet for at undgå overpresning af rørstumpen eller beskadigelse af gevind. Efter montage bør samlingen kontrolleres for lækager.

Brand og identifikation: Produktet leveres af Riegler og kan identificeres via GTIN 4047322168014 og producentnummer MPN 650.12.25. Disse numre er nyttige ved genbestilling eller ved forespørgsler om tekniske data og reservedelskompatibilitet.

Tekniske bemærkninger: Oplysningerne om trykangivelse og mål stammer fra producentens produktdata. Valgt materiale (galvaniseret stål) giver god mekanisk holdbarhed og beskyttelse mod almindelig overfladekorrosion, men er ikke nødvendigvis egnet til alle medier eller temperaturer uden yderligere verifikation. Sørg for at kontrollere systemets totaltryk, temperatur og mediekemi før installation.
