ERMETO-FORBINDELSE G 15 Plade

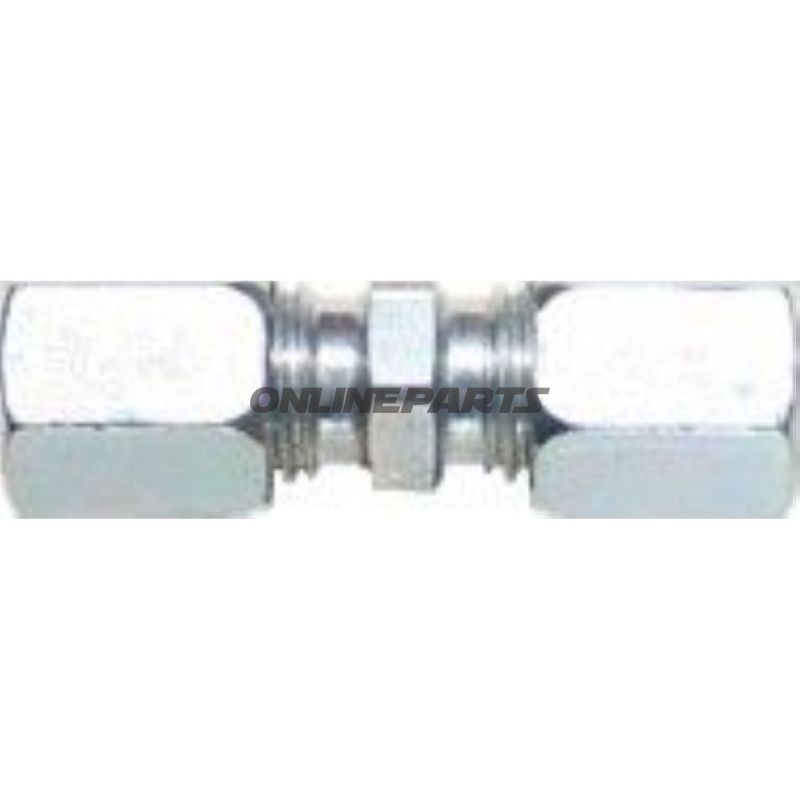

ERMETO-forbindelse G 15 plade til 15 mm rør — lige forskruning

Produktbeskrivelse
Denne ERMETO-forbindelse (G 15 plade) fra Riegler er en lige forskruning beregnet til montering på 15 mm rør (ydre diameter 15 mm). Den er udført i galvaniseret stål og er konstrueret til hydrauliske og pneumatiske kredsløb med maksimalt driftstryk op til 315 bar. Produktets MPN er 650.11.75 og GTIN 4047322168199.

• Funktion: Forbinder et rør med en plade eller et fladt monteringspunkt med en lige, standard forskruning. Sikrer mekanisk og tæt forbindelse mellem rør og komponenter i systemer, hvor plads og vinkelret indførsel er nødvendig.
• Materiale og overflade: Fremstillet i stål med galvanisk zinkbelægning. Galvaniseringen giver korrosionsbeskyttelse ved moderate miljøbelastninger og forlænger komponentens levetid sammenlignet med ubehandlet stål. Materialevalget er egnet til industrielle anvendelser, hvor kræfter og tryk kræver høj materialestyrke.
• Dimensioner: Rørudvendig diameter: 15 mm. Længde (indstik/længde for montage): 55 mm. Disse dimensioner er vigtige ved beregning af montageplads, korrekt rørextension og for at sikre korrekt indtræk i tilhørende komponenter.
• Trykkapacitet: Dimensioneret for op til 315 bar arbejdstryk. Anvend altid passende sikkerhedsfaktorer og følg systemets samlede trykbegrænsninger og slange-/rørspecifikationer.

Anvendelsesområder og kompatibilitet
Produktet er særligt relevant i hydrauliske kredsløb, trykluftanlæg og andre tekniske installationer hvor 15 mm rør benyttes. Som standardforskruing er den kompatibel med tilsvarende ERMETO-systemkomponenter og pladebeslag designet til denne type forbindelse. Kontroller gevind- og fladetype ved udskiftning eller udbygning af eksisterende installationer for at sikre fuld kompatibilitet.

Installation og praktiske bemærkninger
Ved montage skal rørender og tætning overholde producentens anbefalinger for rørtilpasning og moment. Galvaniseringen kan ændre friktion under samling; rengør kontaktflader for snavs og metalspåner før assembly. Undgå skader på zinklaget ved berøring med skarpe værktøjer, da lokale korrosionspunkter kan opstå ved beskadigelse.

Identifikation
Dette emne er leveret af Riegler og identificeres med MPN 650.11.75 og GTIN 4047322168199, hvilket kan anvendes ved lagersøgning og ved bestilling af udskiftningsdeler.

Tekniske fordele

• Robust stålmateriale egnet til høje tryk.
• Galvaniseret overflade for forbedret korrosionsbeskyttelse i mange industrielle miljøer.
• Standardiseret ERMETO-design for nem integration i eksisterende systemer med 15 mm rør.

Sikkerhedslinje
Anvend altid korrekt dimensionerede rør og fittings samt relevante sikkerhedsprocedurer ved arbejde med tryksatte systemer. Kontroller samlinger regelmæssigt for lækager og mekanisk slitage.
