ERMETO-FORBINDELSE G 18 Plade

ERMETO-forbindelse G 18 plade — lige forskruning til hydrauliske rør

Denne ERMETO-forbindelse i plademontering er en lige forskruning (G) designet til hydrauliske rør med udvendig diameter 18 mm. Produktet leveres af Riegler og findes under producentens varebetegnelse MPN 650.11.83 (GTIN 4047322168205). Beskrivelsen her fokuserer på funktion, materialer, dimensioner og praktiske egenskaber med henblik på brug af mekanikere og erfarne motorcykelejere.

Funktion og anvendelse

Forbindelsen er konstrueret til at skabe en tæt, mekanisk samling mellem et rør og et plade- eller flangeret monteringspunkt hvor en lige gevindskæring er påkrævet. Den følger standarden DIN 2353, som er udbredt i hydrauliske systemer og sikrer kompatibilitet med tilsvarende fittings og skiver til trykførende anlæg. Anvendelsesområder omfatter hydrauliske kredsløb i køretøjer, maskiner og specialinstallationer hvor der kræves robuste, tætte samlinger op til specificeret arbejdstryk.

Materiale og fremstillingskarakteristika

• Materiale: galvaniseret stål. Galvaniseringen giver korrosionsbeskyttelse i miljøer hvor der er udsættelse for fugt og vejforhold, samtidig med at stålets styrke opretholdes.
• Overflade: zinkbelægning (forzinket) som mindsker risiko for punktkorrosion og er kompatibel med typiske hydraulikolier.
• Standard: fremstillet efter DIN 2353-dimensioner, hvilket betyder at gevind-, sæde- og pakningsgeometrier følger gængse tolerancer for udskiftelighed.

Tekniske data

• Rør udvendig diameter: 18 mm
• Arbejdstryk: op til 315 bar (angivet maksimalværdi, korrekt dimensionering afhænger af samlet systemdesign og monteringsmetode)
• Samlet længde: 48,0 mm

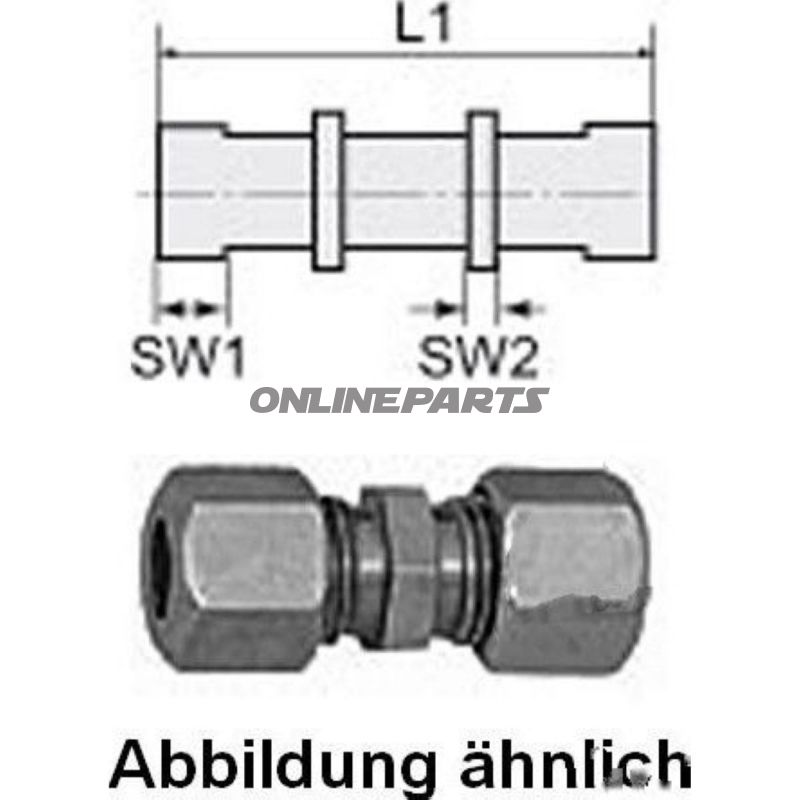

• Fastnøglevidder: SW1 = 32 mm, SW2 = 27 mm (se tegning/billede for placering af målene)
• Producent: Riegler
• MPN: 650.11.83
• GTIN: 4047322168205

Kompatibilitet og installationsbemærkninger

På grund af overensstemmelse med DIN 2353 kan denne ERMETO-forbindelse kombineres med andre fittings og komponenter der følger samme standard. Ved montering skal man sikre korrekt forberedelse af rørenden (afgrating, rensning) og anvende korrekt moment ved tilspænding i henhold til producentens anvisninger for at opnå en tæt og holdbar samling. Galvaniseret stål tåler almindelige hydraulikvæsker, men ved særlige medier eller korrosive miljøer bør materialevalget vurderes specifikt.

Praktiske fordele for mekanikere

• Standardiseret geometri gør udskiftning og reparation hurtigere i marken.
• Forzinket stål kombinerer mekanisk styrke med grundlæggende korrosionsbeskyttelse.
• Angivet trykkapacitet (315 bar) dækker de fleste mobile hydrauliksystemer, så længe øvrige komponenter og slanger også er dimensioneret til samme tryk.

Bemærkninger

Dimensionerne SW1 og SW2 er angivet som 32 mm og 27 mm; se leverandørens tegningsmateriale for præcis placering og anvendelse. GTIN (4047322168205) og MPN (650.11.83) kan bruges til entydig identifikation ved bestilling eller ved kontrol af reservedelssortimentet.
