ERMETO-FORBINDELSE GE10 3/8

ERMETO-forbindelse GE10 3/8 — mandlig stud til hydrauliske rør

Produktoversigt: Denne ERMETO-forbindelse (model GE10 3/8) fra Riegler er en lige mandlig stud beregnet til samling af hydraulik- eller trykrør med 10 mm ydre diameter. Den følger standarden DIN 2353 og har et konisk udvendigt gevind i henhold til ISO 7-1 (R 3/8"). GTIN for dette produkt er 4047322167680 og producentens varenummer (MPN) er 650.09.95.

Funktion og anvendelse: Forbindelsen bruges til at skabe en tæt, mekanisk samling mellem et hydraulikrør (10 mm ydre diameter) og en gevindforbindelse med konisk R-gevind. Den mandlige stud-mekanisme gør den velegnet i systemer, hvor en pålidelig, metal-mod-metal forsegling kræves, typisk i hydrauliske kredsløb med højt arbejdstryk. Konstruktionen er beregnet for applikationer op til 315 bar.

• Standard: DIN 2353 (ERMETO-system), konisk udvendigt gevind efter ISO 7-1.
• Gevind: R 3/8" (konisk).
• Rør Ø: 10 mm udvendig diameter.
• Max. arbejdstryk: 315 bar.
• Samlet længde: 40,0 mm.
• Gevindlængde: 13,0 mm.

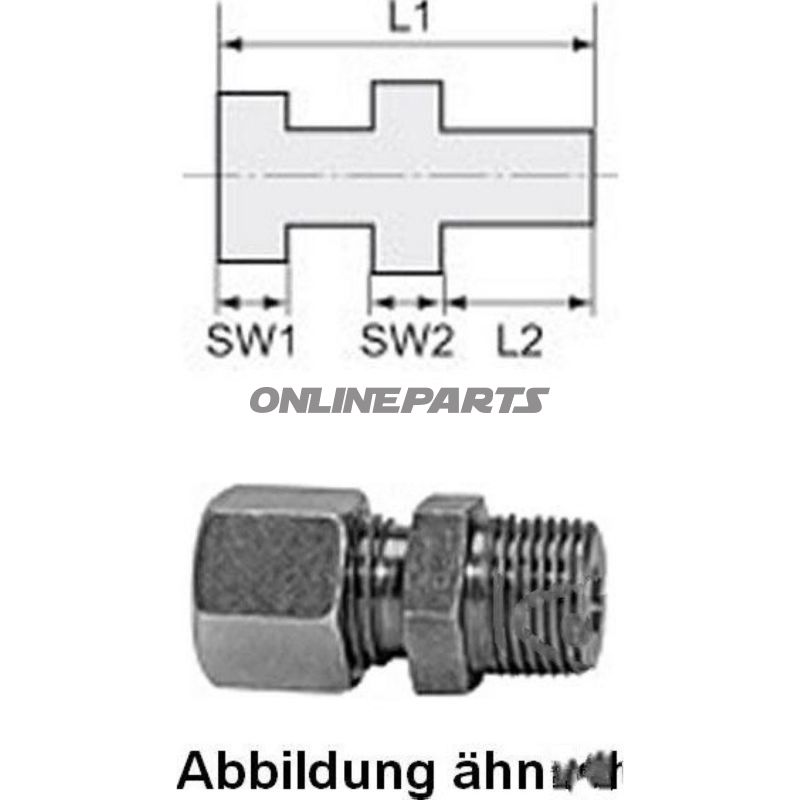

• Nøglevidder (SW): SW1 = 19 mm, SW2 = 19 mm (se teknisk tegning/billede for reference).

Materiale og overflade: Delens legeme er fremstillet i stål med galvanisk zinkbelægning. Stålet giver den nødvendige styrke ved højt tryk, mens zinkbelægningen beskytter mod korrosion i almindelige industrielle miljøer. Materialevalget er velegnet til hydrauliske installationer, hvor metallisk tætning og dimensionel stabilitet er vigtig.

Tekniske fordele og egenskaber:

• Konisk R-gevind sikrer metal-mod-metal forsegling mod lækage når korrekt monteret og tilspændt efter gældende momentværdier.
• Designet i overensstemmelse med DIN 2353 sikrer kompatibilitet med andre ERMETO-komponenter og fittings i samme standard.
• Galvaniseret overflade giver grundlæggende korrosionsbeskyttelse uden at ændre gevindernes tolerancer væsentligt.
• Kompakte mål (40 mm samlet længde) gør forbindelsen velegnet i trange installationsforhold.

Kompatibilitet og montage: Produktet er beregnet til brug med rør/komponenter, der er dimensioneret efter ERMETO/DIN 2353 for 10 mm rør. For korrekt tætning og lang levetid anbefales brug af kompatible ERMETO-møtrikker, skiver og rørender samt overholdelse af producentens montageanvisninger (tilspændingsmoment, rengøring af gevind, korrekt forkromning/afgratning af rørender). Da gevindet er konisk (R), skal tilspænding og tæthed kontrolleres ved idriftsættelse.

Identifikation: Brand: Riegler — varenummer (MPN) 650.09.95 — GTIN 4047322167680. Disse referencer bruges til at sikre korrekt udskiftning og sporing i reservedelslister og ved bestilling af kompatible fittings.

Bemærkninger: Oplysningerne ovenfor svarer til producentens tekniske specifikationer for denne type ERMETO-forbindelse. SW-målene (19 mm) og øvrige mål bør krydstjekkes med tegning eller billede ved indkøb for at sikre korrekt nøglevalg og pladsforhold ved montage.
