ERMETO-FORBINDELSE GE6 3/8

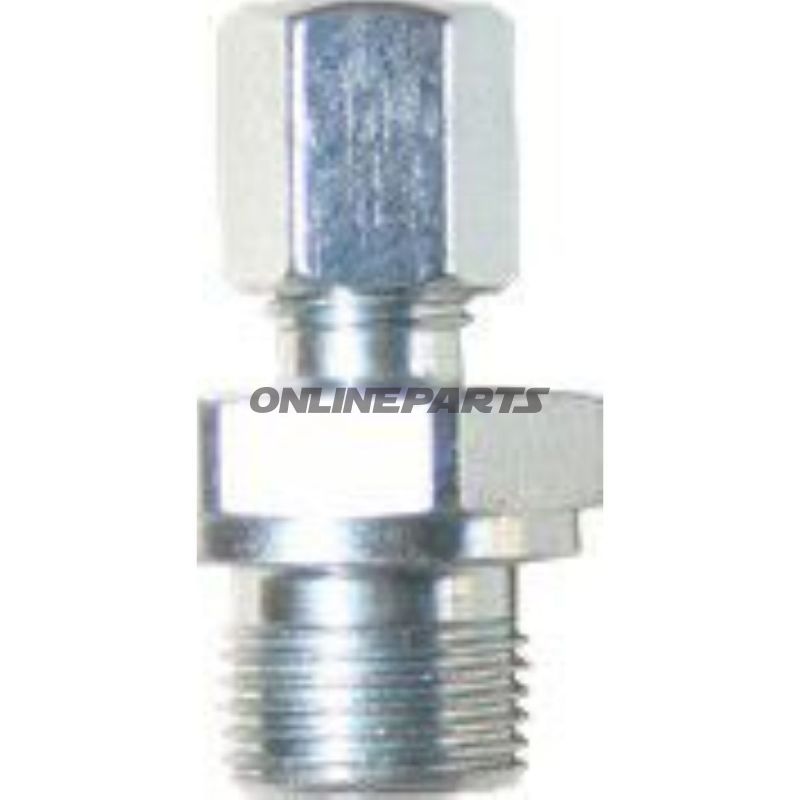

Ermeto-forbindelse GE6 3/8 — lige mandestud til hydraulikrør Ø6 mm

Produkt: Ermeto-forbindelse GE6 3/8 fra Riegler (MPN: 650.09.79, GTIN: 4047322167628). Stålet er galvaniseret og forbindelsen har et konisk udvendigt gevind i henhold til ISO 7/1 (R 3/8).

Funktion og anvendelse

Denne Ermeto-forbindelse er en lige, skruefast mandestud beregnet til forbindelser mellem rør og komponenter i hydrauliksystemer. Den bruges til at skabe en tæt mekanisk forbindelse mellem et rør med 6 mm udvendig diameter og en komponent med indvendigt konisk gevind efter ISO 7/1. Typiske anvendelser omfatter lave til mellemhøje trykhydrauliklinjer, styretøj, bremse- og oliesystemer samt lignende tekniske installationer, hvor standardiserede gevind- og rørdimensioner benyttes.

Materiale og korrosionsbeskyttelse

• Materiale: Stål, overflade galvaniseret. Galvanisering giver en basisbeskyttelse mod korrosion og er egnet til mange industrielle og mobile miljøer, men bør vurderes i forhold til specifikke kemiske og klimatiske påvirkninger.
• Egenskaber: Stål giver den nødvendige mekaniske styrke for at modstå gevindspænding og vibrationer i hydrauliksystemer. Galvaniseringen reducerer risikoen for rustdannelse ved almindelig brug og opbevaring.

Dimensioner og tæthed

• Gevind: R 3/8 — konisk udvendigt gevind efter ISO 7/1.
• Rørudvendig diameter (OD): 6 mm (passer til rør med 6 mm OD designet til Ermeto GE6-systemet).
• Trykkapacitet: Angivet for trykop til 315 bar under korrekte montageforhold og i kompatible systemer.
• Længder: Total og arbejdsdimensioner angivet som 38 mm og 12 mm (henholdsvis længde 1 og længde 2) — disse mål bruges ved planlægning af montageklaring og indbyrdes placering af fittings.

Teknisk opmærksomhed ved montage

• Sørg for korrekt forberedelse af rørenden (skæring vinkelret, afgratning, rengøring) før samling for at sikre korrekt tætning og forlænget komponentlevetid.
• Tætning opnås ved samspil mellem konisk gevind og passende tætningsteknik (fx korrekt moment, om nødvendigt anvendelse af tætningsmiddel der er kompatibelt med galvaniseret stål og systemmediet).
• Overhold producentens anbefalede drejningsmomenter og monteringssekvenser for at undgå overpresning eller beskadigelse af gevindet.

Kompatibilitet og anvendelsesbegrænsninger

Forbindelsen er designet til rør med 6 mm udvendig diameter i Ermeto GE6-serien og til komponenter med R 3/8 konisk indvendigt gevind. Kontrollér materiale- og mediekompatibilitet (fx olie, brændstof eller aggressive væsker) før brug. Galvaniseret stål er ikke anbefalet i miljøer med vedvarende eksponering for stærkt korrosive stoffer uden yderligere beskyttelse.

Identifikation

Dette produkt leveres under mærket Riegler og kan identificeres med varenummer MPN 650.09.79 og GTIN 4047322167628. Disse referencer er nyttige ved bestilling, reservedelsidentifikation og dokumentation i tekniske tegninger.

Bemærk: Oplysninger om tryk og anvendelsesområder er baseret på producentangivelser og gældende standarder; ved tvivl om anvendelse i kritiske systemer bør producentens tekniske dokumentation eller en kvalificeret tekniker konsulteres.
